鉴定点10 晶体管
问：晶体管的开关特性是什么？如何检测晶体管？
答：1.晶体管的开关特性
晶体管具有饱和、放大、截止三个工作状态。如果能有目的地控制加在晶体管基极上的电压或电流，就可以使晶体管交替工作于饱和或截止两个区域，此时晶体管就处于开或关的状态，即开关状态。
2.晶体管的检测
（1）基极及管型的判别 可以把晶体管看成是两个二极管，使用万用表进行测量和判断（见图1-3）。方法如下：
1）PNP型晶体管的判别：如图1-3a所示，将正表笔接晶体管的某一管脚，负表笔分别接另外两个管脚，测量得到两个电阻值。如果测得的两个电阻值均较小，且为lkΩ，则正表笔所接管脚即为PNP型晶体管的基极；若测得的两电阻值一大一小或都大，可将正表笔另接一只管脚再试，直到两电阻值均较小为止。
2）NPN型晶体管的判别：如图1-3b所示，将负表笔接晶体管的某一管脚，正表笔分别接另外两个管脚，测量得到两个电阻值。如果测得的两个电阻值均较小，且为5kΩ左右，则负表笔所接管脚即为NPN型晶体管的基极；若测得的两电阻值一大一小或都大，可将负表笔另接一只管脚再试，直到两电阻值均较小为止。
（2）集电极和发射极的判别 如图1-4所示，对于PNP型的晶体管，先假设红表笔接的是C极，并用手捏住B、C两个极（但不能使B、C直接接触），通过人体，相当于在B、C之间接入一个偏置电阻，读出C、E间的电阻值，然后将红、黑表笔对调，重新测C、E间的电阻值，并与前次的读数比较，哪一次阻值较小，说明哪一次的假设是正确的，即该表笔接的是C极。
若是NPN型的晶体管，只要将红、黑表笔对调（即黑表笔接C极），按照上述方法测试判别即可。
（3）晶体管好坏的大致判别 根据PN结的单向导电性，检查晶体管内各极间PN结的正、反向电阻。如果正、反向电阻相差较大，说明晶体管基本上是好的；如果正、反向电阻都很大，说明晶体管内部有断路或PN结性能不好；如果正、反向电阻都很小，说明晶体管极间短路或击穿了。

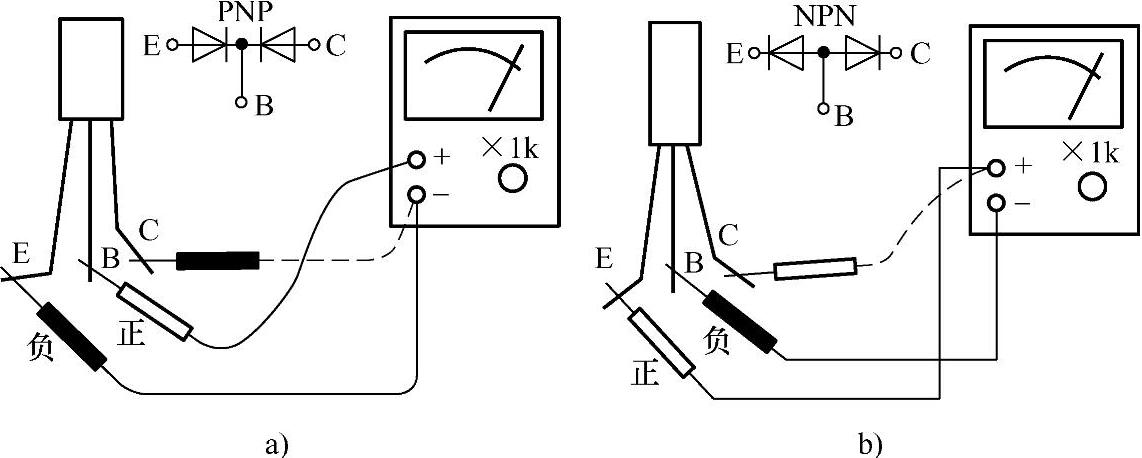

图1-3 基极及管型的判别

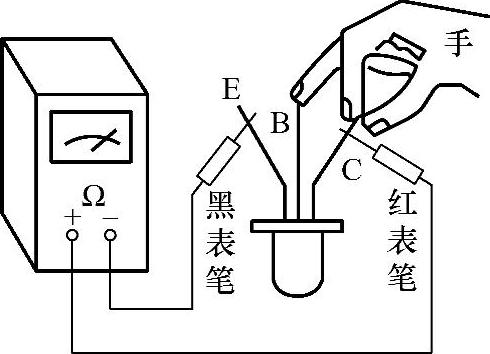

图1-4 集电极和发射极的判别
