鉴定点7  转向系统

问：转向系统的作用是什么？转向系统分为哪几类？

答：汽车转向系统的作用是按照驾驶人的要求改变和保持汽车的行驶方向。按转向能源的不同，转向系统可分为机械转向系统（见图2-21）和动力转向系统（见图2-22）两大类。

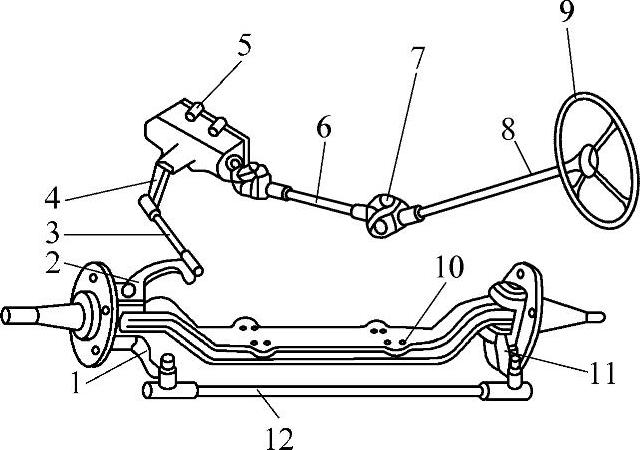

图2-21 机械转向系统

1、11—梯形臂 2—转向节臂 3—转向直拉杆 4—转向摇臂 5—转向器 6—传动器 7—万向节 8—转向轴 9—转向盘 10—前轴 12—转向横拉杆

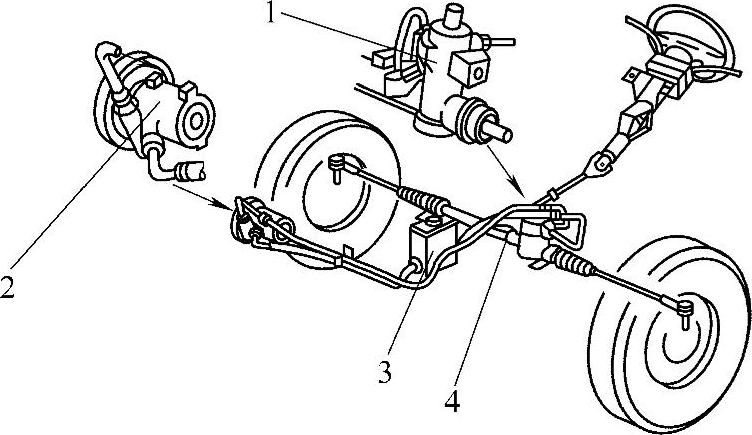

图2-22 动力转向系统

1—转向控制阀 2—转向液压泵 3—转向油罐 4—齿轮齿条转向器

机械转向系统以人力作为转向动力。机械转向系统由转向操纵机构、转向器和转向传动机构三大部分组成。

汽车动力转向系统是在驾驶人的控制下，借助于汽车发动机产生的液体压力或电动机驱动力来实现车轮转向的，所以也称为转向动力放大装置。它在机械转向系统的基础上加设了一套转向加力装置。在正常情况下，汽车转向所需要的能量，只有一小部分由驾驶人提供，而大部分则由发动机（或电动机）通过转向加力装置提供。
