鉴定点18  车桥

鉴定点 18 车桥

问：车桥的作用是什么？车桥分为哪几种类型？

答：汽车的车桥也称为车轴。车桥通过悬架与车架相连，其两端安装车轮。车桥的作用是承受和传递地面与车架之间的作用力。

按车桥上车轮的作用不同，车桥分为支持桥、驱动桥、转向桥和转向驱动桥四种类型。

支持桥：仅用于安装左右车轮，既不产生驱动力，也不实现转向作用。

驱动桥：不仅用于承载，而且兼起驱动的作用。

转向桥：使车轮偏转一定角度，以实现汽车的转向。一般汽车只有一个转向桥，位于汽车前部。

转向驱动桥：既能实现转向又能实现驱动的车桥。前轮驱动汽车和四驱汽车的前桥为转向驱动桥。现代轿车前桥广泛使用转向驱动桥。图2-33所示为桑塔纳2000型轿车转向驱动桥的结构。

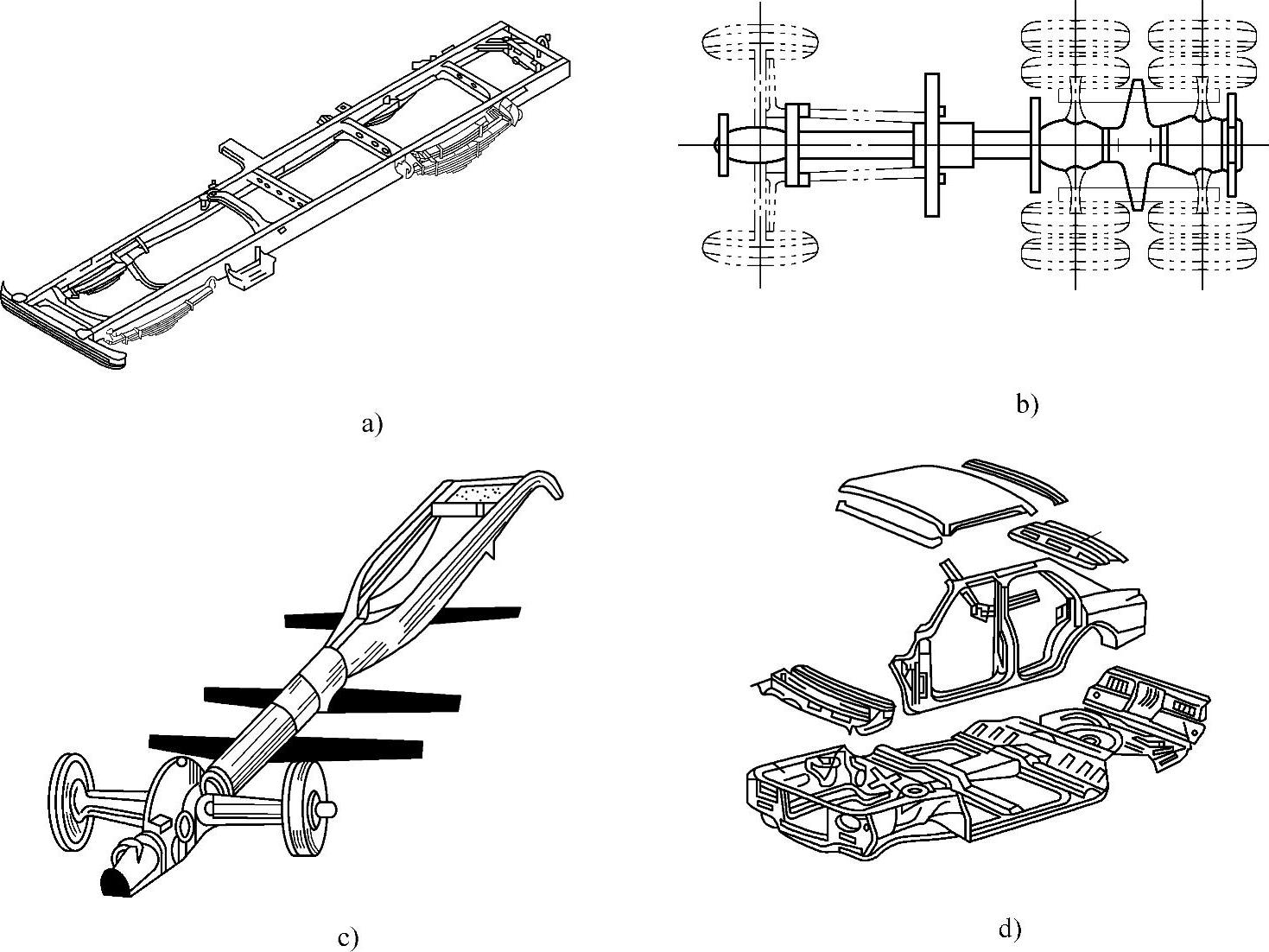

图2-32 汽车车架

a）边梁式车架 b）中梁式车架 c）综合式车架 d）承载式车身

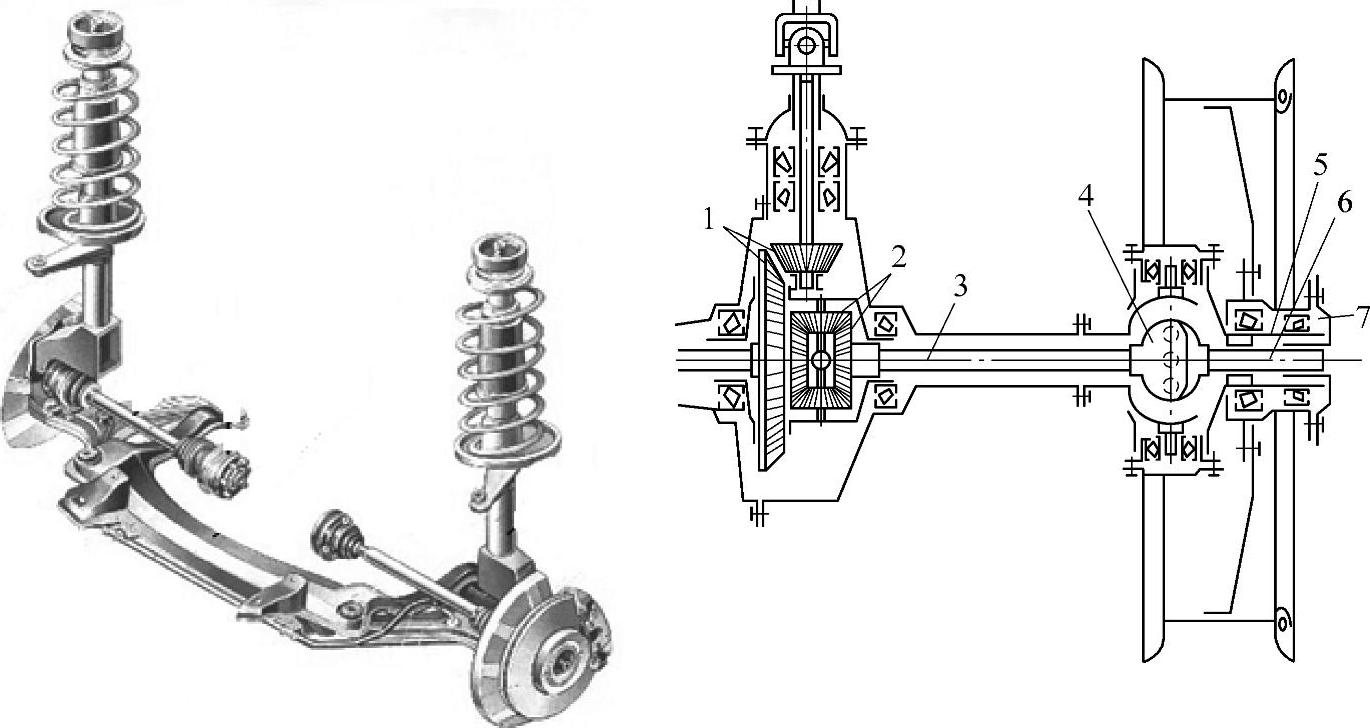

图2-33 桑塔纳2000型轿车转向驱动桥的结构

1—主减速器 2—差速器 3—内半轴 4—万向节 5—转向节轴径 6—外半轴 7—轮毂
