鉴定点15  万向节

问：十字轴式刚性万向节的组成是怎样的？最大交角为多少？球笼万向节的组成是什么？

答：十字轴式刚性万向节又称普通万向节，是由万向节叉、十字轴和滚针轴承等组成的，在汽车上应用最广如图2-29所示。它允许相邻两轴的最大交角为15°～20°。两个万向节叉分别与主、从动轴相连。

球笼万向节是一种等角速万向节，主要由钟形壳、保持架、钢球、星形套及橡胶护套等组成，能实现主、从动轴以相等的角速度旋转，如图2-30所示。

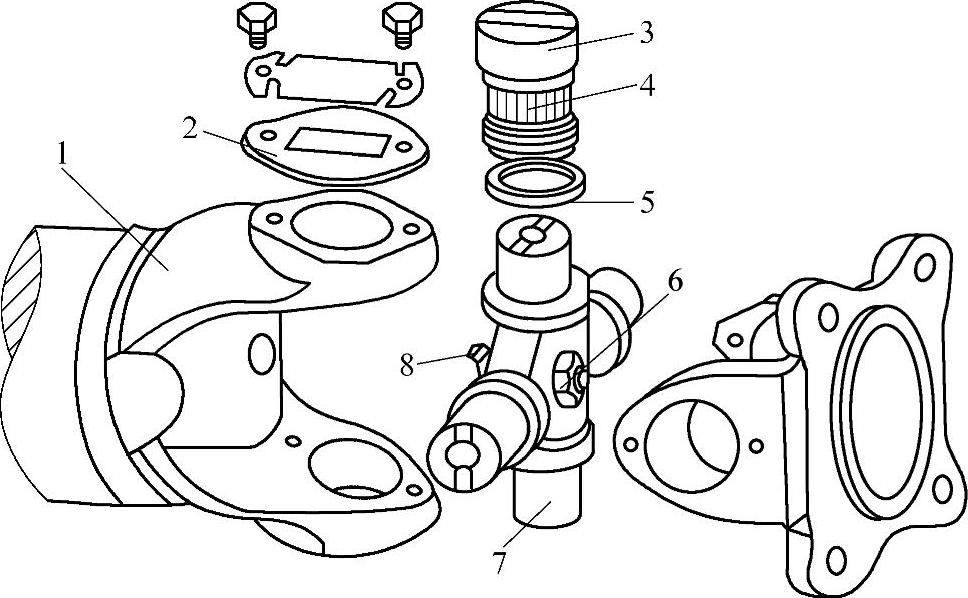

图2-29 十字轴式刚性万向节

1—万向节叉 2—轴承盖 3—套筒 4—滚针轴承 5—油封 6—安全阀 7—十字轴 8—油嘴

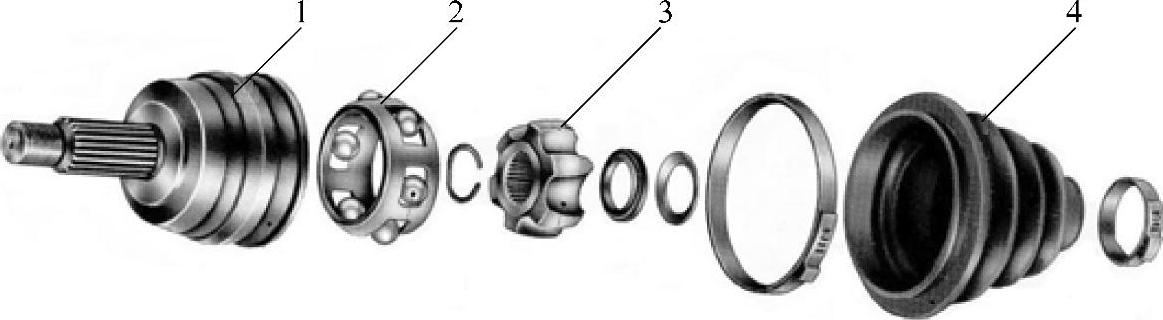

图2-30 球笼万向节

1—钟形壳 2—保持架与钢球 3—星形套 4—橡胶护套
