鉴定点42  喷油器

问：喷油器由哪些零件组成？其工作原理是什么？

答：喷油器一般分为轴针式喷油器和球阀式喷油器两种类型。

1.轴针式喷油器

轴针式喷油器主要由喷油器外壳、滤网、电接头、电磁线圈、回位弹簧、衔铁、针阀、喷油轴针、上下密封圈组成，如图3-13所示。当喷油器的电磁线圈无电流通过时，针阀在弹簧的作用下将喷油器的阀口关闭，喷油器不喷油。当电磁线圈通电时，线圈产生磁场，电磁吸力将铁心吸起上移，与铁心一体的针阀同时上移，喷油器的阀口被打开，燃油从精密的环形喷口以雾状喷出。

2.球阀式喷油器

球阀式喷油器的结构如图3-14所示。它与轴针式喷油器的主要区别在于针阀的结构。球阀式喷油器的针阀由钢球、导杆和衔铁用激光焊接成整体。

为了保证燃油密封，轴针式喷油器的针阀必须有较长的导向杆，而球阀式喷油器的针阀具有自动定心作用，无须较长的导向杆。因此，球阀式喷油器的针阀质量小，只有普通轴针式喷油器针阀的1/2。这是采用短的空心导杆来实现的，且具有较高的燃油密封能力，明显优于轴针式喷油器的针阀。

当喷油脉冲输入电磁线圈时，产生电磁吸力，固定在针阀上的衔铁向上吸起，针阀抬离阀座，燃油开始通过计量孔喷出。当喷油脉冲终止时，电磁吸力消失，针阀在弹簧力的作用下返回阀座，于是喷油结束。因此，每次喷油量取决于输入电磁线圈的电流脉冲宽度。

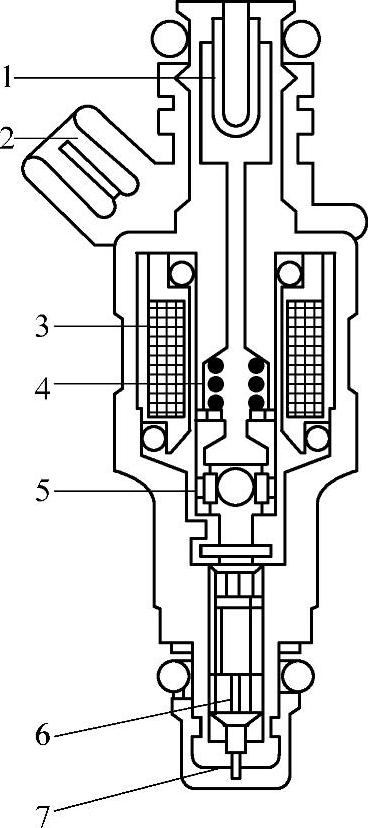

图3-13 轴针式喷油器

1—滤网 2—电接头 3—电磁线圈 4—回位弹簧 5—衔铁 6—针阀 7—轴针
