鉴定点45  翼片式空气流量计

问：翼片式空气流量计的结构是怎样的？其工作原理是什么？

答：（1）结构 翼片式空气流量计由翼板、电位计和接线插头三部分组成，如图3-16所示。计量板与缓冲板刚性连接，计量板的轴端连接一个电位计。

（2）工作原理 随着通过传感器的空气流量变化，计量板旋转的相对角度也发生变化，电位计的电阻随之改变，从而送给电控单元一个变化的电压信号。

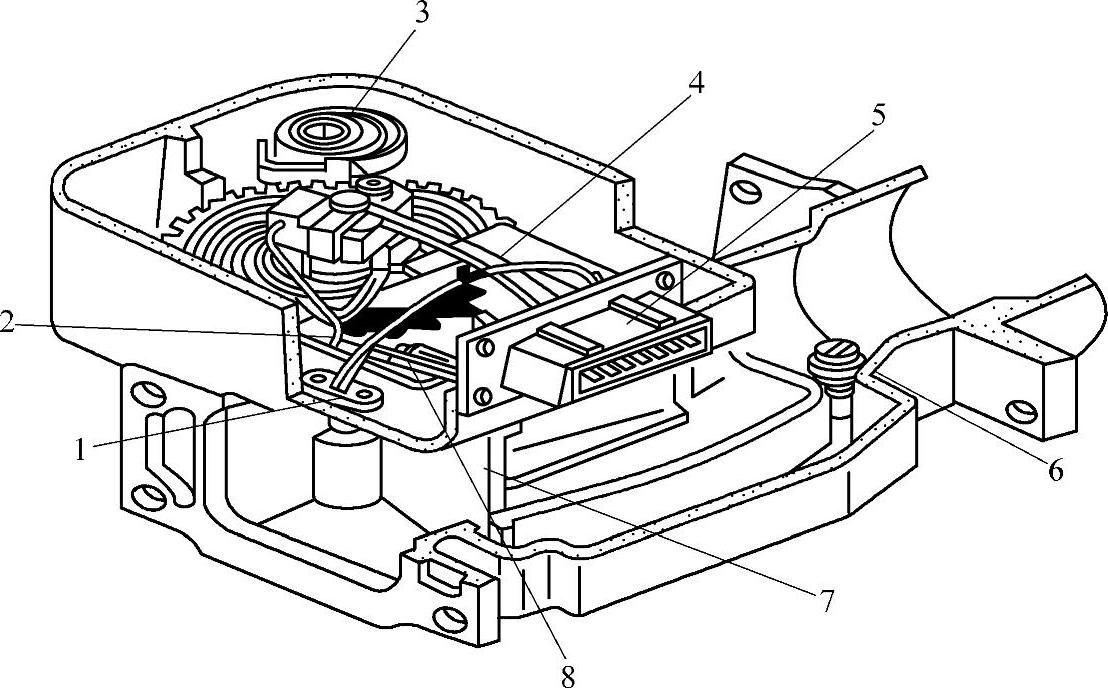

图3-16 翼片式空气流量计

1—进气温度传感器 2—动触点 3—卷簧 4—电位计 5—插接器 6—调整螺钉 7—旋转翼片 8—静触点
