鉴定点55  水泵的结构与工作原理

问：水泵的结构与工作原理是什么？

答：水泵主要由泵体、叶轮和水泵轴组成。叶轮一般是径向或向后弯曲的，其数量一般为6～9片。AJR型发动机水泵的结构如图3-23所示。

当叶轮旋转时，水泵中的冷却液被叶轮带动一起旋转，在离心力作用下，冷却液被甩向叶轮边缘，然后经外壳上与叶轮成切线的出水管压送到发动机水套内。与此同时，叶轮中心处的压力降低，散热器中的冷却液便经进水管进入叶轮中心部分。如此连续地运转，冷却液在水路中不断地循环，如图3-24所示。

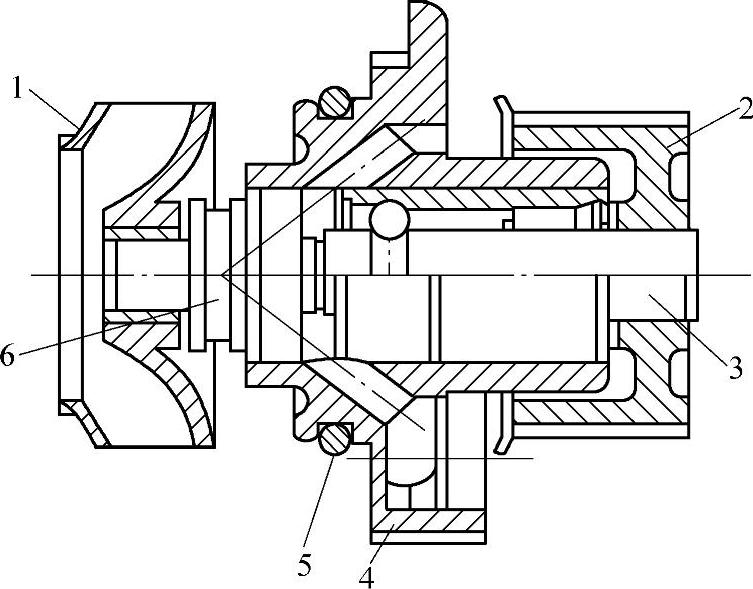

图3-23 AJR型发动机水泵的结构

1—叶轮 2—齿带轮 3—水泵轴承 4—轴承座 5—O形圈 6—水封

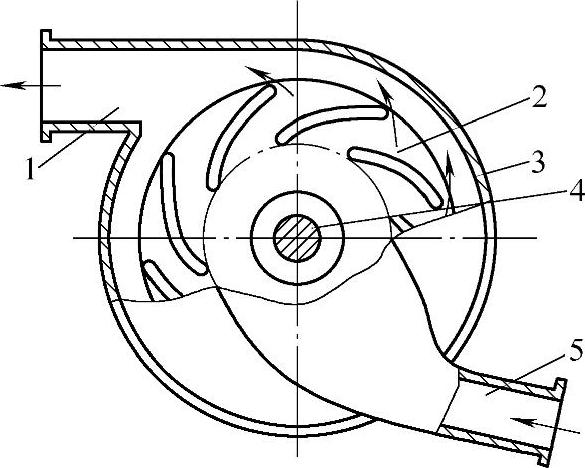

图3-24 水泵工作原理示意图

1—出水管 2—叶轮 3—水泵壳体 4—水泵轴 5—进水管
