鉴定点9  膜片弹簧离合器

鉴定点 9 膜片弹簧离合器

问：膜片弹簧离合器的结构是怎样的？其工作原理是什么？

答：膜片弹簧离合器的结构如图3-43所示。它主要由以下几个部分组成：

（1）主动部分 离合器的主动部分包括飞轮、离合器盖、压盘等。它们与发动机曲轴连在一起，并始终与曲轴一起转动。

（2）从动部分 从动部分由减振弹簧、花键轴套、波形片、摩擦片等组成，如图3-44所示。

（3）压紧机构 主要是膜片弹簧，以离合器盖为依托，将压盘压向飞轮，从而将从动盘压紧。

离合器盖通过螺栓固定在发动机飞轮上，压盘弹簧通过压盘将从动盘紧压在发动机飞轮上，从动盘的键槽套在变速器的输入轴上。当发动机旋转时，带动离合器盖和压盘旋转，通过从动盘和飞轮间产生的摩擦力带动从动盘旋转，将动力传给变速器。

分离杠杆装在离合器盖和压盘上，当踩下制动踏板时，通过分离叉、分离套筒和分离轴承推动分离杠杆，分离杠杆将压盘向后移动，压在从动盘上的压力消失，离合器从动盘和飞轮间的摩擦力消失，动力传递中止。其工作过程如图3-45所示。

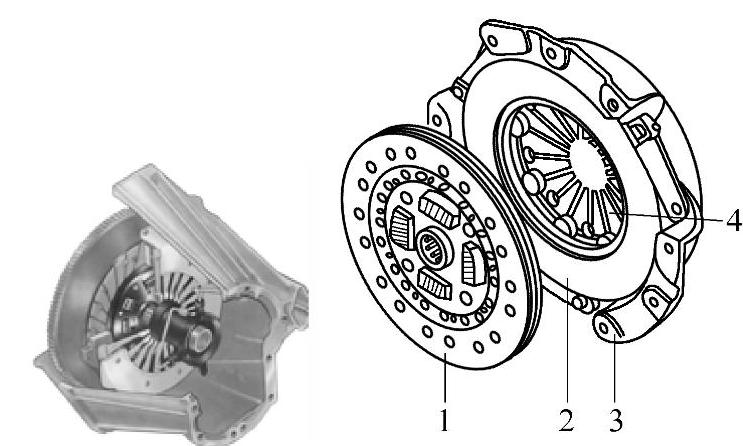

图3-43 膜片弹簧离合器的结构

1—从动盘 2—压盘 3—离合器盖 4—膜片弹簧

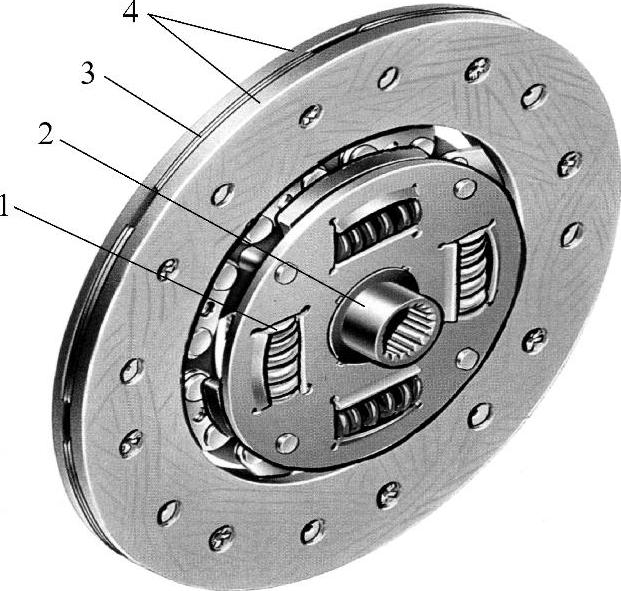

图3-44 从动盘总成

1—减振弹簧 2—花键轴套 3—波形片 4—摩擦片

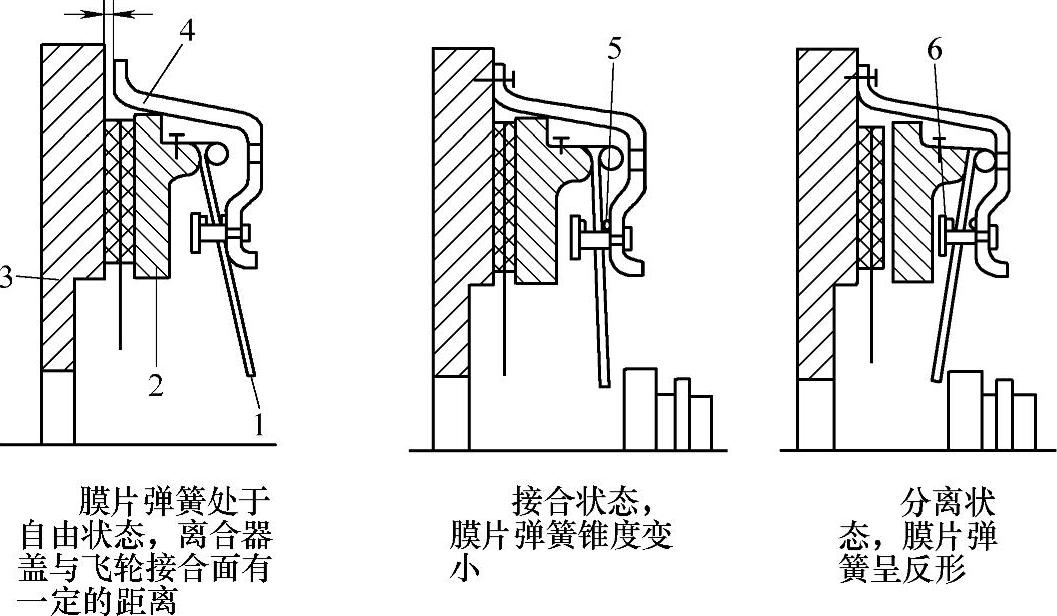

图3-45 离合器的工作过程

1—膜片弹簧 2—压盘 3—飞轮 4—盖 5—后钢丝支承圈 6—前钢丝支承圈
