鉴定点11  信号系统电路

问：信号系统电路图怎样的？

答：转向灯与警告灯信号系统由转向灯、闪光继电器、转向组合手柄开关、危险报警闪光灯开关等组成。如图3-90所示，四只转向灯5，6，7，8（左前转向信号灯M5、左后转向信号灯M6、右前转向信号灯M7、右后转向信号灯M8）兼作警告灯使用，功率均为21W，后转向信号灯与尾灯、制动灯和倒车灯等组合在一起。转向灯与危险报警闪光灯共用一只含有电子元件与继电器的复合继电器，位于中央线路板12号位置。转向信号灯系统使用S19熔丝，危险报警闪光灯使用S4熔丝。

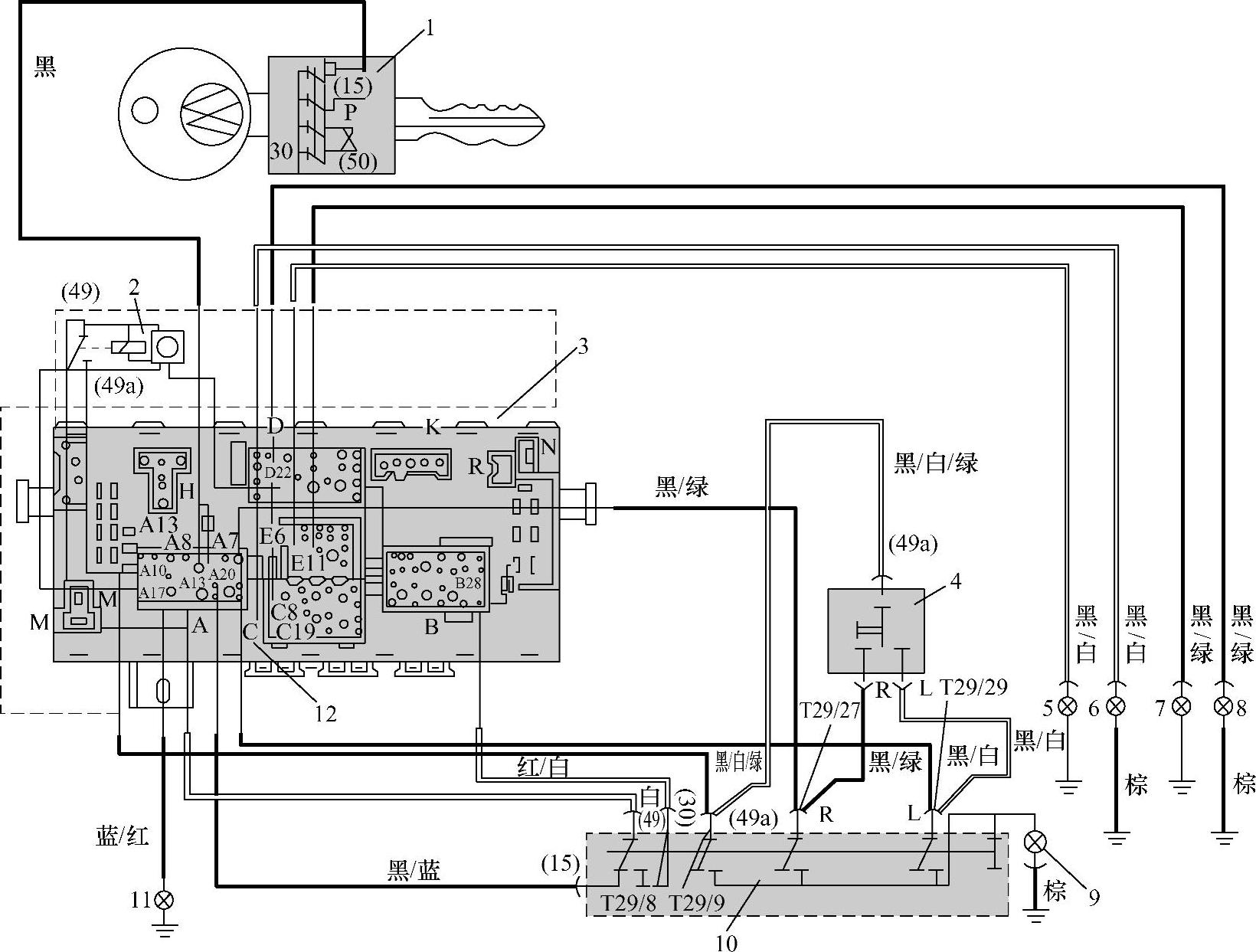

图3-90 转向灯与危险报警闪光灯接线图

1—点火开关（D） 2—转向灯/危险报警闪光灯继电器（J2） 3—中央线路板 4—转向信号灯开关（E2） 5—左前转向信号灯（M5） 6—左后转向信号灯（M6） 7—右前转向信号灯（M7） 8—右后转向信号灯（M8） 9—危险报警闪光灯指示灯（K6） 10—危险报警闪光灯开关（E3） 11—仪表板处转向指示灯（K5） 12—中央线路板（E6、C19、A20接通，E11、C8与A7接通）

转向时，点火开关1（D）接通，电源从点火开关端子（15）经黑色线进入中央线路板3的背面接点A8，经内部线路到接点S19，再从接点A13出来用黑/蓝线与危险报警闪光灯开关10（E3）的接线柱（15）相接。转向时，接线柱（15）与（49）接通，用白色线与中央线路板3的A18相接，再经内部线路与继电器2的接线柱（49）相连。继电器接通后由接线柱（49a）经内部线路从A10出来，用黑/白/绿线与仪表板上的插座T29/29相接，再由黑/白/绿线与转向灯开关4（E2）的接线柱（49a）相接。

当右转向时，接线柱R用黑/绿线经仪表板插座T29/27与中央线路板3的接点A7相通，再经内部线路与接点C8、E11相通，然后用黑/绿线与右后转向信号灯8（M8）、右前转向信号灯7（M7）相通。

当左转向时，转向灯开关4（E2）的接线柱L用黑/白线与仪表板插座T29/29相连，再用黑/白线与中央线路板3的接点A20相通，经内部线路与接点E6、C19相通，再用黑/白线16、17与左前转向信号灯5（M5）、左后转向信号灯6（M6）相通。

在转向的同时，继电器2的接线柱（49a）由内部线路通向A17，用蓝/红线通向转向指示灯11（K5）。

当报警时，30号线电源经熔丝S4从中央线路板3的接点B28用红/白色线与仪表板插座T29/9相接，再与危险报警闪光灯开关10（E3）的接线柱（30）相接，此时E3同时接通各接线柱49、R、L，使所用转向信号灯闪亮，并使危险报警闪光灯指示灯9（K6）闪亮。
