鉴定点
10 照明系统电路

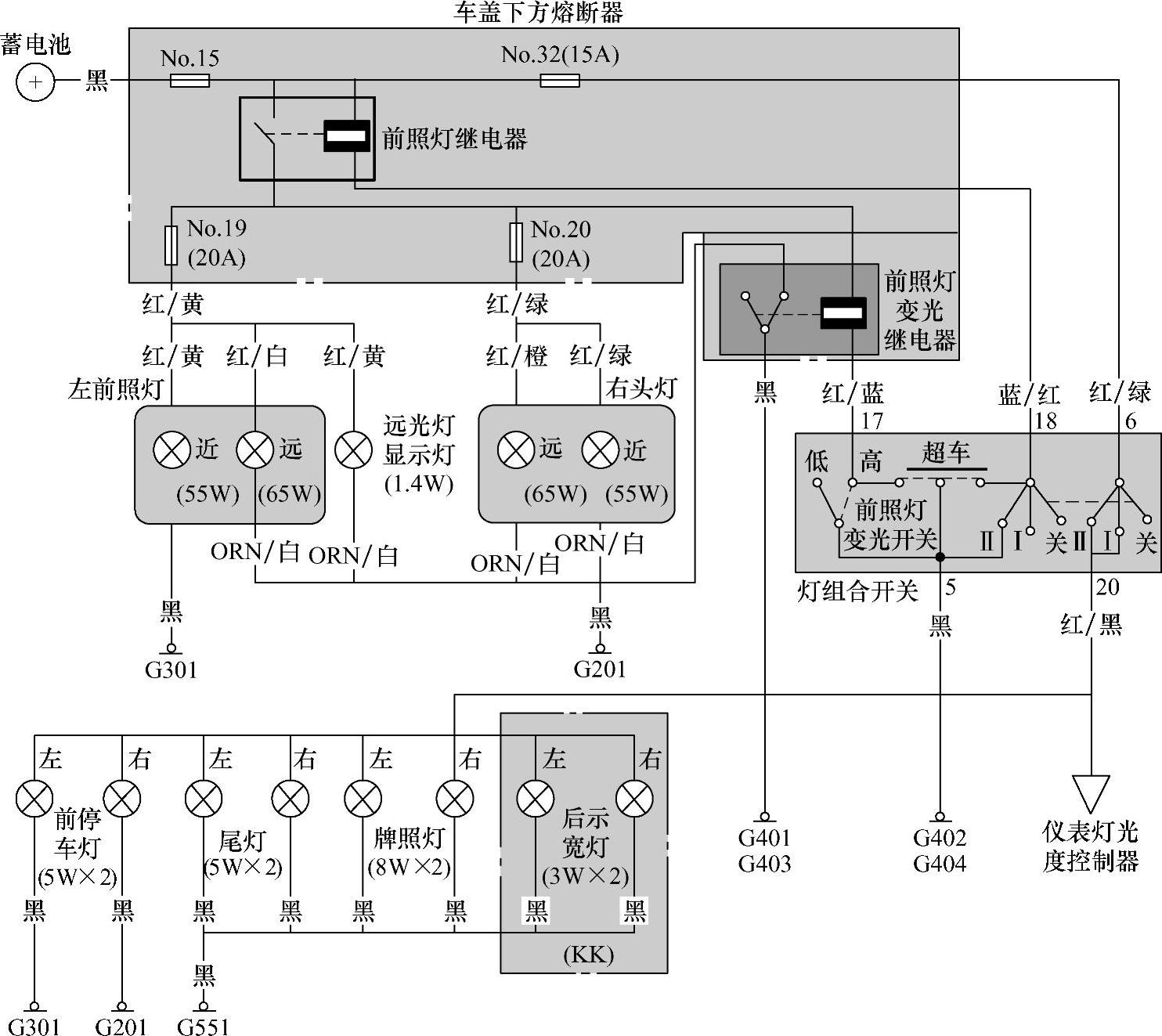

图3-89 灯光照明系统电路图
问：照明系统的电路图是怎样的？
答：图3-89为灯光照明系统电路图。灯光组合开关在I档时，可控制仪表灯、示宽灯、尾灯、牌照灯；灯光开关在Ⅱ档时，上述灯继续亮的同时，灯光开关使前照灯继电器接通，前照灯近光灯工作。灯光开关中的前照灯变光开关可通过前照灯变光继电器控制远光灯工作：灯光开关向上时，前照灯变光继电器的磁化线圈通电，触点闭合，远光灯电路接通；灯光开关向下时，远光灯电路断开。此外，远光灯还可通过灯光开关中的超车档直接控制，在超车时使用。
