鉴定点9  丰田普锐斯混合动力汽车的工作模式

鉴定点 9 丰田普锐斯混合动力汽车的工作模式

问：丰田普锐斯混合动力汽车的工作模式是什么？

答：根据行驶条件的不同，汽车在稳定运行过程中可能处于以下工作状态，最大限度地适应车辆的行驶状况。

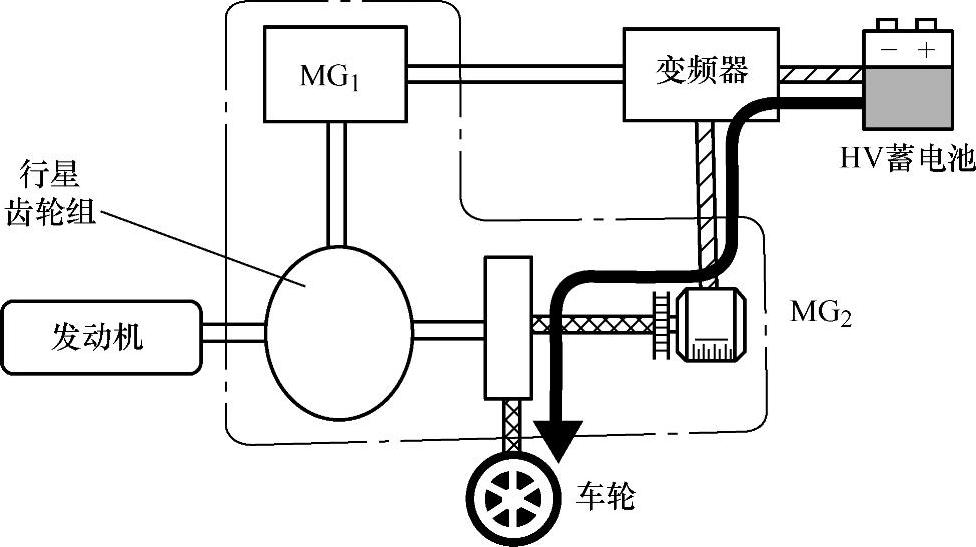

1）电动机（MG₂）接收来自HV蓄电池的电能，以驱动车辆（见图3-113）。

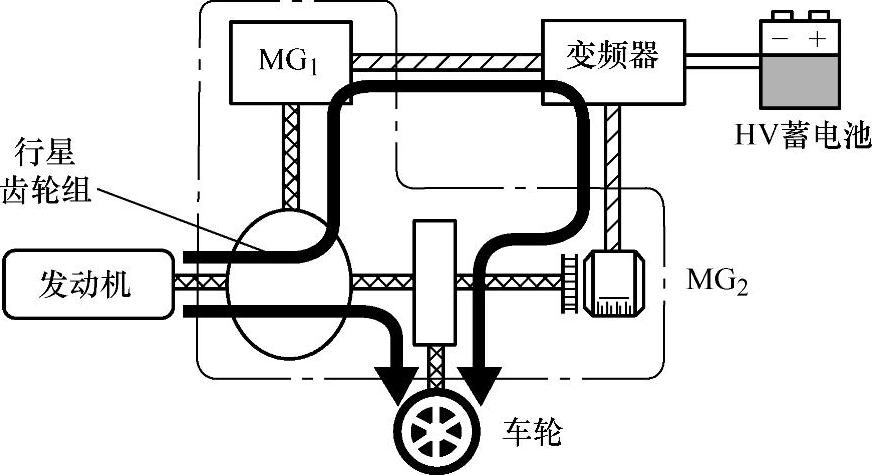

2）发动机通过行星齿轮组驱动车辆，同时通过行星齿轮组带动发电机（MG₁）旋转，为电动机（MG₂）提供产生的电能（见图3-114）。

图3-113 蓄电池供电

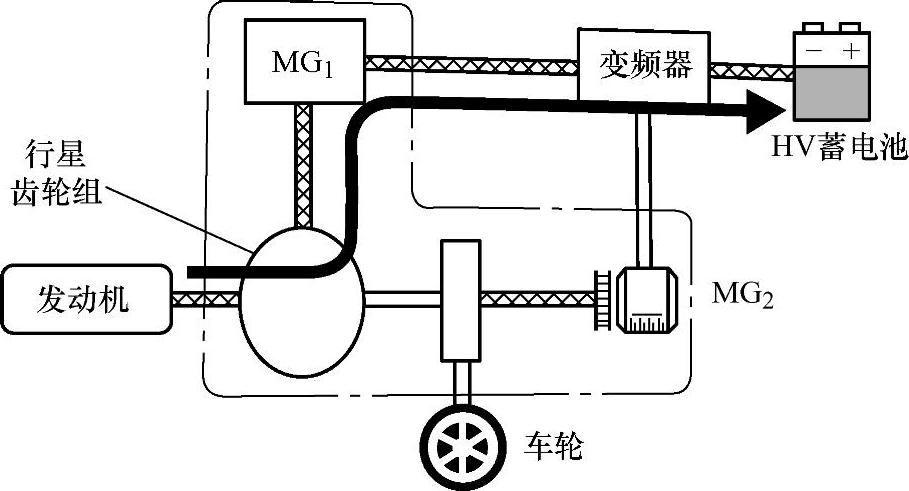

3）发电机（MG₁）由发动机通过行星齿轮组带动旋转，为HV蓄电池充电（见图3-115）。

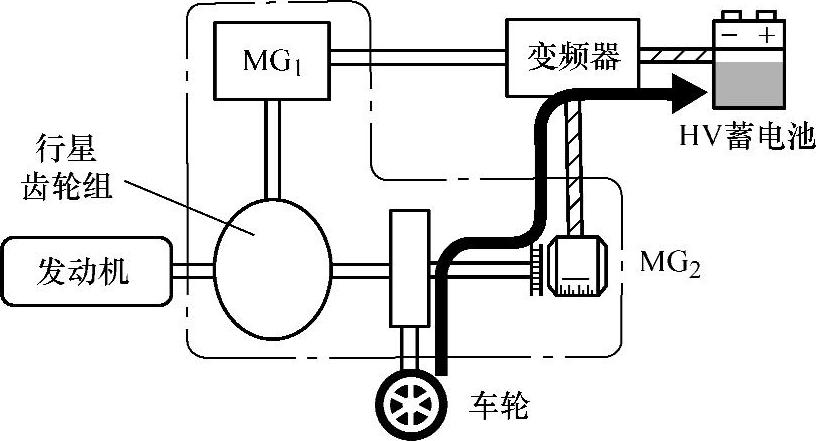

4）车辆减速时，车轮的动能被回收转换为电能，并通过电动机（MG₂）为HV蓄电池再次充电（见图3-116）。

车辆ECU根据车辆行驶状况在上述模式间转换。但是，当HV蓄电池的SOC（充电状态）较低时，发动机带动发电机（MG₁）为HV蓄电池充电。

与传统汽油发动机车辆相比，该动力传动系统具有更高的燃油经济性及低尾气排放量的特性。这种改进后的动力传动系统还避开了电动车辆的一些局限性，如较短的巡航里程或对外部充电设备的依赖性。

图3-114 发动机驱动车轮

图3-115 发动机发电

图3-116 车轮的动能回收
