鉴定点2 动力蓄电池散热风扇的更换
一、鉴定题目 动力蓄电池散热风扇的更换
二、鉴定重点
动力蓄电池散热风扇的更换方法。
三、鉴定准备工作
丰田混合动力汽车一辆，常用拆装工具一套。
四、技术标准
混合动力车辆控制ECU通过HV蓄电池总成内的四个温度传感器来监视蓄电池温度的升高。然后，混合动力车辆控制ECU使用占空比对冷却风扇进行无级驱动，从而使HV蓄电池总成的温度保持在规定范围内。
运行空调系统降低车厢温度时，如果HV蓄电池温度在正常范围内，则混合动力车辆控制ECU关闭蓄电池冷却风扇或将风扇转换为低速。该控制的目的是优先降低车厢温度，同时也冷却蓄电池模块。HV蓄电池冷却风扇控制电路如图3-298所示。
五、操作方法
步骤1 拆卸。
1）拆卸后窗台板装饰板总成。
2）拆下两个卡子和2号上背板孔盖。
3）拆下三个卡子和行李箱前装饰罩（见图3-299）。
4）拆卸1号HV蓄电池进气管
①拆下上背板孔盖。
②从后窗遮阳帘总成上拆下两颗螺栓。
③拆下1号HV蓄电池进气管（见图3-300）。
5）拆下两颗螺栓、卡子和2号HV蓄电池进气管（见图3-301）。
6）拆卸蓄电池冷却鼓风机总成
①从蓄电池冷却鼓风机总成上拆下螺栓。

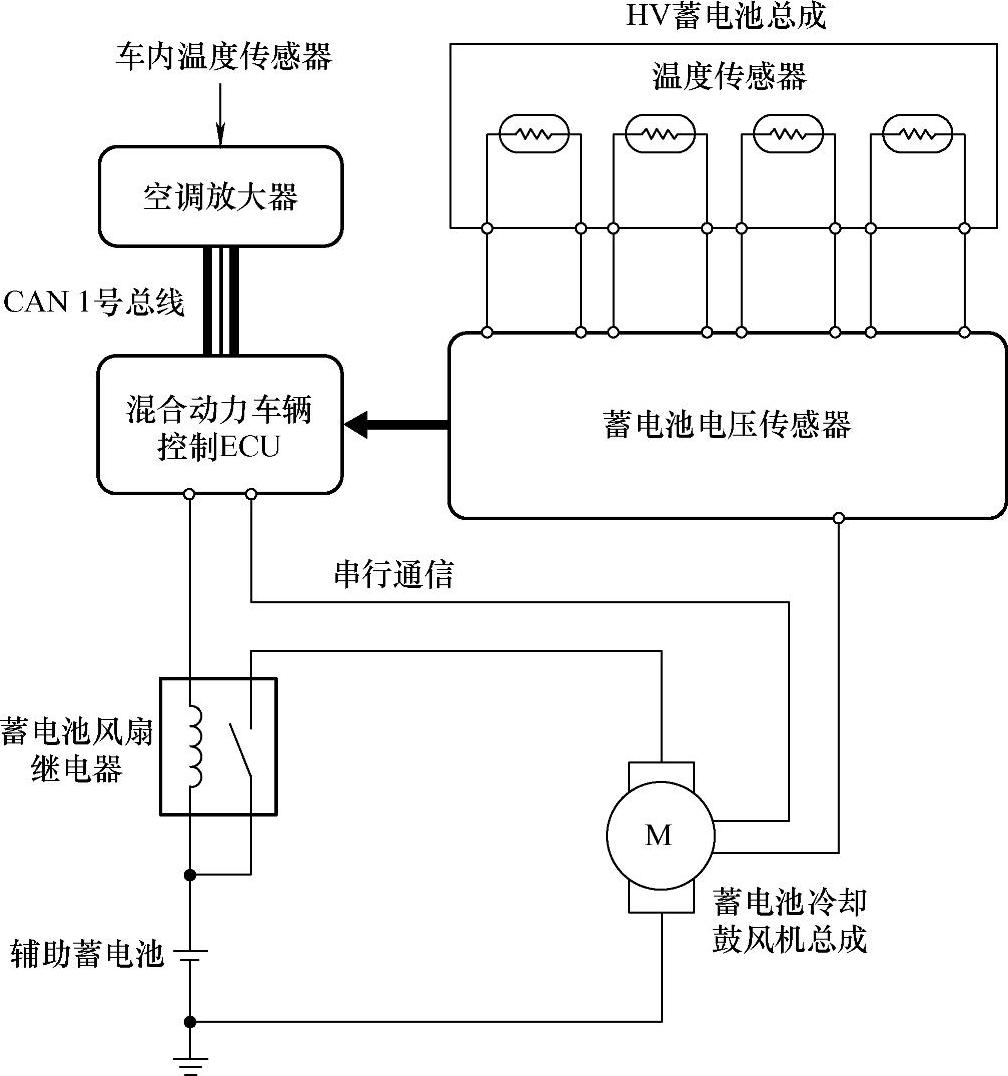

图3-298 HV蓄电池冷却风扇控制电路
②从蓄电池冷却鼓风机总成上断开插接器（见图3-302）。

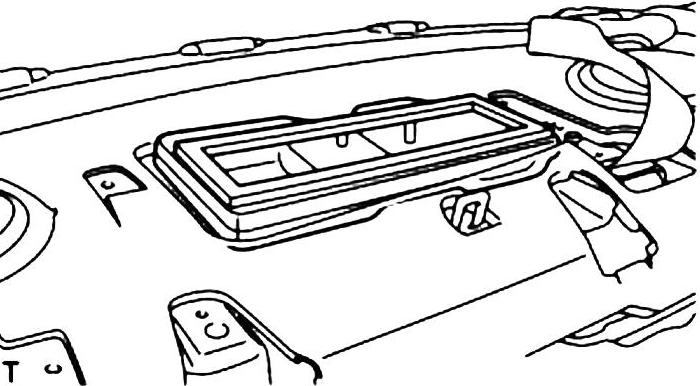

图3-299 拆行李箱前装饰罩

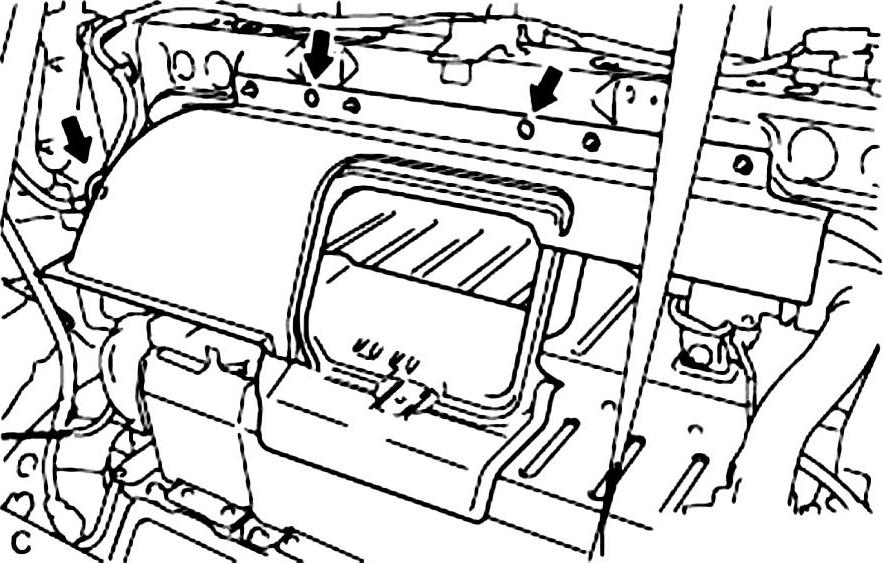

图3-300 拆下1号HV蓄电池进气管
③拆下蓄电池冷却鼓风机总成，如图3-303所示。
注意：请勿触摸蓄电池冷却鼓风机总成的风扇；举起蓄电池冷却鼓风机总成时请勿握住线束。
步骤2 安装。
1）安装蓄电池冷却鼓风机总成，如图3-304所示。
注意：请勿触摸蓄电池冷却鼓风机总成的风扇；举起蓄电池冷却鼓风机总成时请勿握住线束；务必使蓄电池冷却鼓风机总成的切口与衬套接合牢固。

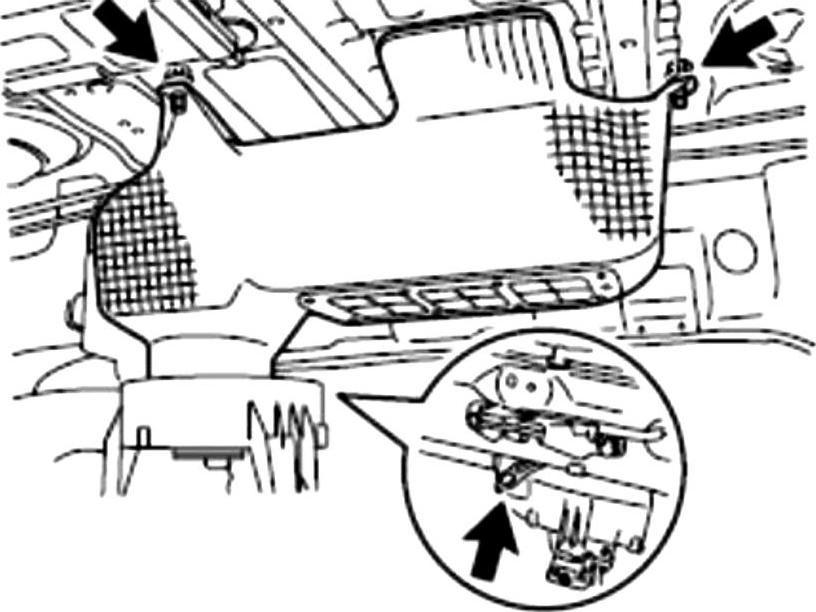

图3-301 拆下2号HV蓄电池进气管

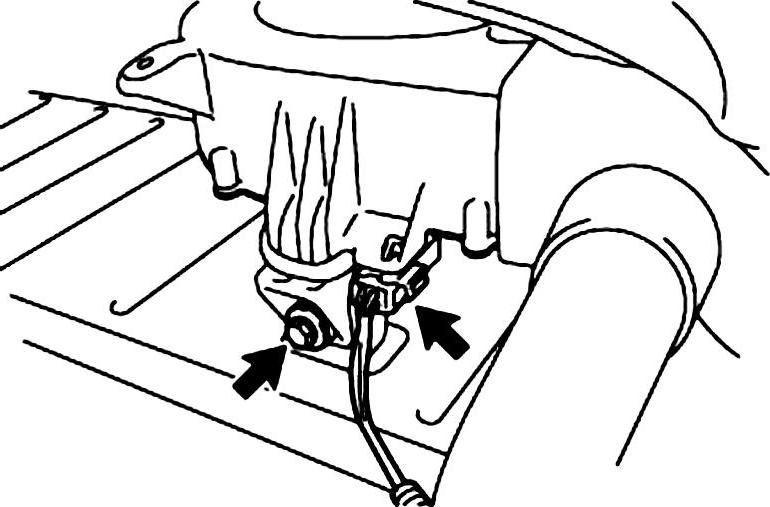

图3-302 从蓄电池冷却鼓风机总成上断开插接器

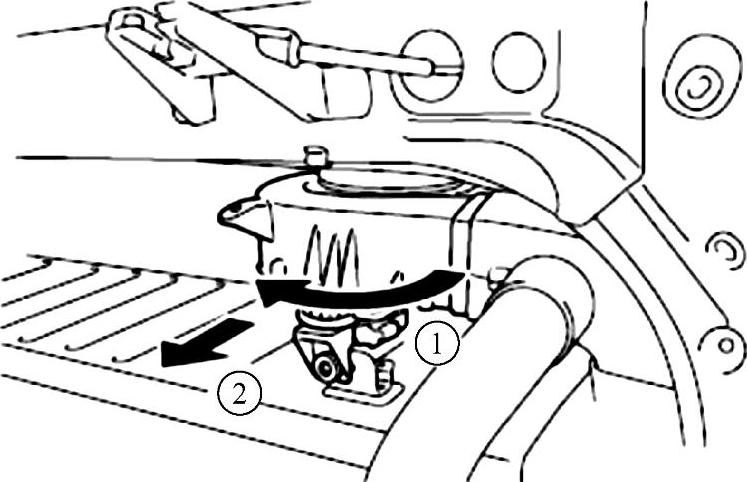

图3-303 拆下蓄电池冷却鼓风机总成

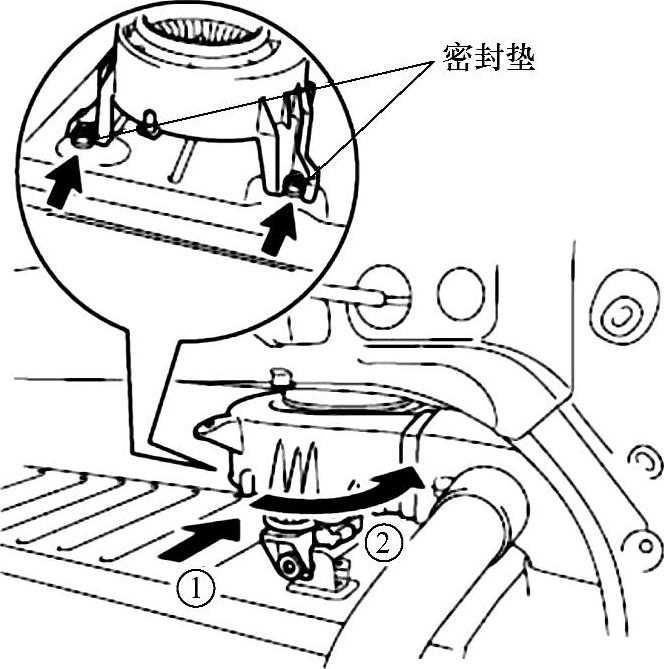

图3-304 安装蓄电池冷却鼓风机总成
2）将螺栓安装到蓄电池冷却鼓风机总成上，并以8.0N·m的力矩扭紧螺栓。
3）安装2号HV蓄电池进气管：用两颗螺栓和卡子安装2号HV蓄电池进气管，并以8.0N·m的力矩拧紧螺栓。
4）安装1号HV蓄电池进气管。
5）将两颗螺栓安装到后窗遮阳帘总成上。
6）安装上背板孔盖。
7）安装行李箱前装饰罩。
8）用三个卡子安装行李箱前装饰罩。
9）用两个卡子安装2号上背板孔盖。
10）安装后窗台板装饰板总成。
