鉴定点1 动力蓄电池组的更换
一、鉴定题目 动力蓄电池组的更换
二、鉴定重点
动力蓄电池组的更换方法。
三、鉴定准备工作
丰田混合动力汽车一辆，常用拆装工具一套。
四、技术标准
详见操作方法。
五、操作方法
步骤1 拆卸。
1）检查故障码。注意：在蓄电池内进行拆卸或安装工作前，如果输出P0AA6（混合动力蓄电池电压系统绝缘故障）故障码，则应先排除此故障。
2）松开两个卡爪并拆下行李箱装饰检修孔盖。
3）从蓄电池负极端子上断开电缆。注意：断开并重新连接电缆后，某些系统需要初始化。
4）拆卸维修塞把手。
5）拆卸发动机室2号左侧盖。
6）拆卸插接器盖总成。
7）检查端子电压。
8）安装插接器盖总成。
9）安装发动机室2号左侧盖。
10）拆卸行李箱地板垫。
11）拆卸备胎罩卡夹。
12）拆卸备胎罩总成。
13）拆卸行李箱1号装饰钩。
14）拆卸后地板装饰板。
15）拆卸行李箱后装饰罩。
16）拆卸行李箱左侧内装饰罩。
17）拆卸后窗台板装饰板总成。
18）拆下两个卡子和2号上背板孔盖。

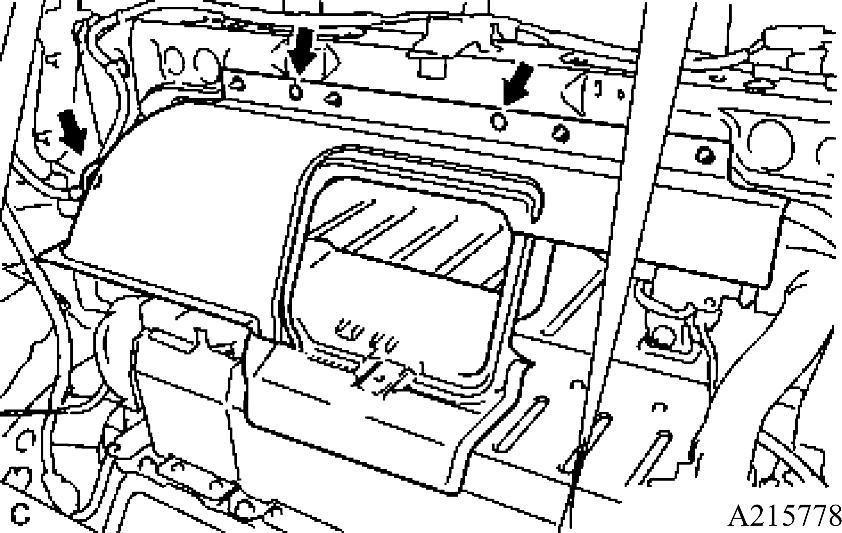

19）拆下三个卡子和行李箱前装饰罩（见图3-282）。
20）拆卸1号HV蓄电池进气管和2号HV蓄电池进气管。
21）拆卸蓄电池冷却鼓风机总成。
图3-282 拆下三个卡子和行李箱前装饰罩
22）拆卸5号HV蓄电池进气管和3号HV蓄电池进气管（见图3-283）。
注意：在拆卸蓄电池相关零件时需要佩戴绝缘手套。

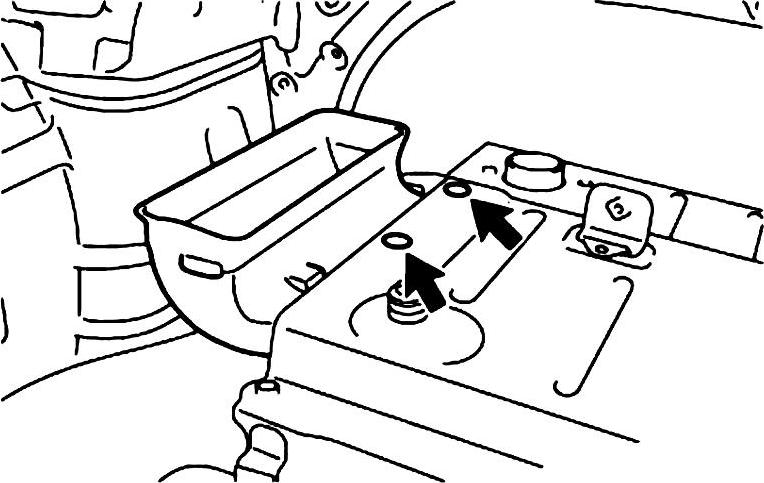

23）拆下两个卡子和4号HV蓄电池进气管（见图3-284）。

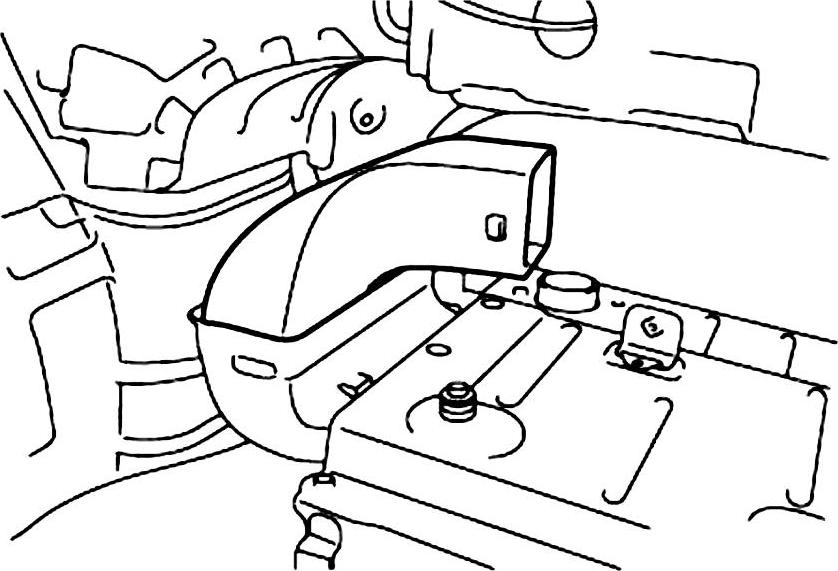

图3-283 拆卸3号HV蓄电池进气管
图3-284 拆下两个卡子和4号HV蓄电池进气管
24）拆卸2号HV蓄电池排气管。
25）拆卸线束卡夹支架。
26）拆卸蓄电池上托架分总成。
27）断开线束组。
28）安装备胎罩总成和备胎罩卡夹。
29）安装行李箱地板垫。
30）拆卸HV蓄电池。
①从1号蓄电池盖上断开线束卡夹。
②分离两个卡爪并拆下接线盒盖。

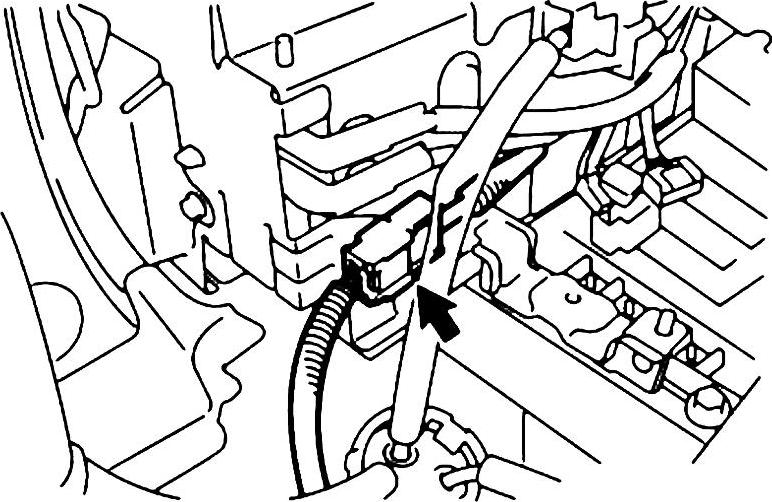

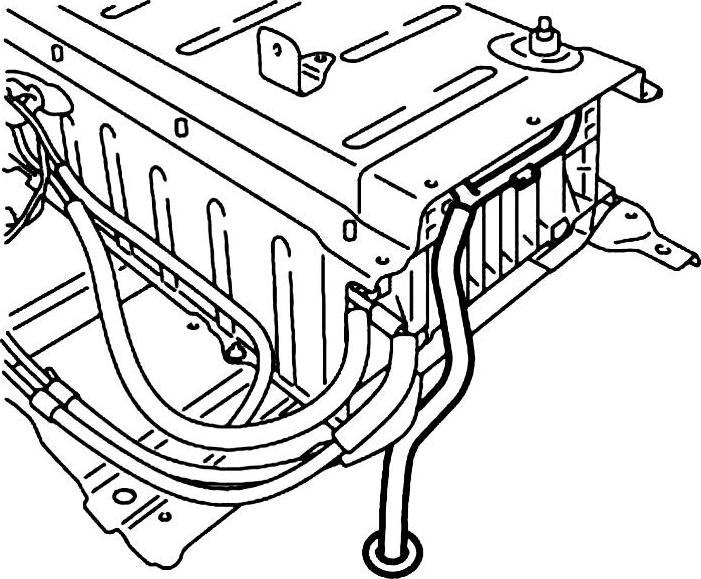

③拆下螺母并断开线束组（AMD电缆），断开蓄电池组线束插接器（见图3-285）。

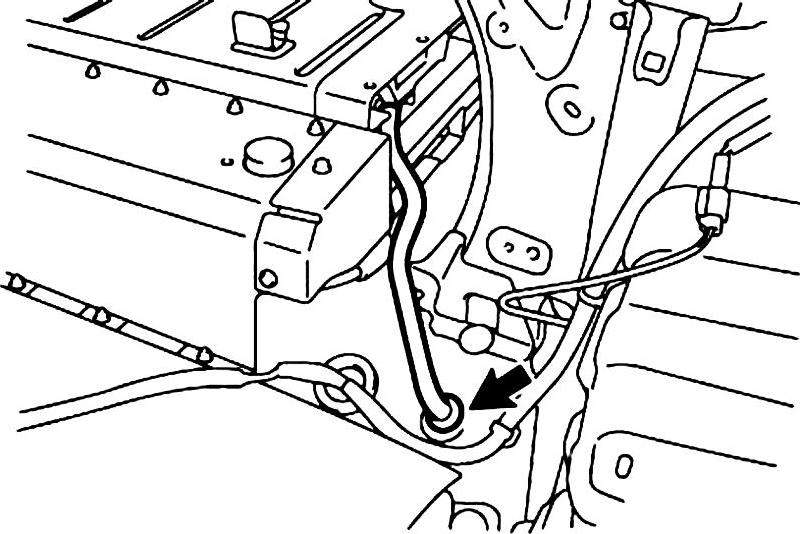

④拆下蓄电池绝缘垫橡胶的密封垫（见图3-286）。
⑤从HV蓄电池上拆下六个固定螺栓。
图3-285 断开蓄电池组线束插接器
图3-286 拆下蓄电池绝缘垫橡胶的密封垫

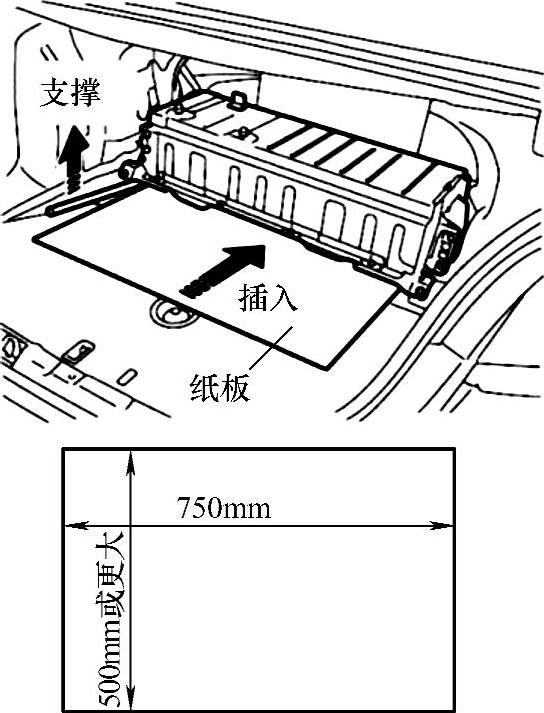

⑥准备一张750mm×500mm或更大的硬纸板。
⑦用扒胎棒支撑HV蓄电池，插入硬纸板直到不能插入为止（见图3-287）。
注意：移动蓄电池或其他零件时，用绝缘胶带捆绑线束组以防缠绕。
⑧将HV蓄电池和硬纸板拉向车辆后部。
⑨当HV蓄电池后端倾斜45°时，用发动机吊链装置拆下HV蓄电池（见图3-288）。
注意：用硬纸板或其他类似材料保护HV蓄电池和车身免受损坏。
图3-287 蓄电池插入硬纸板

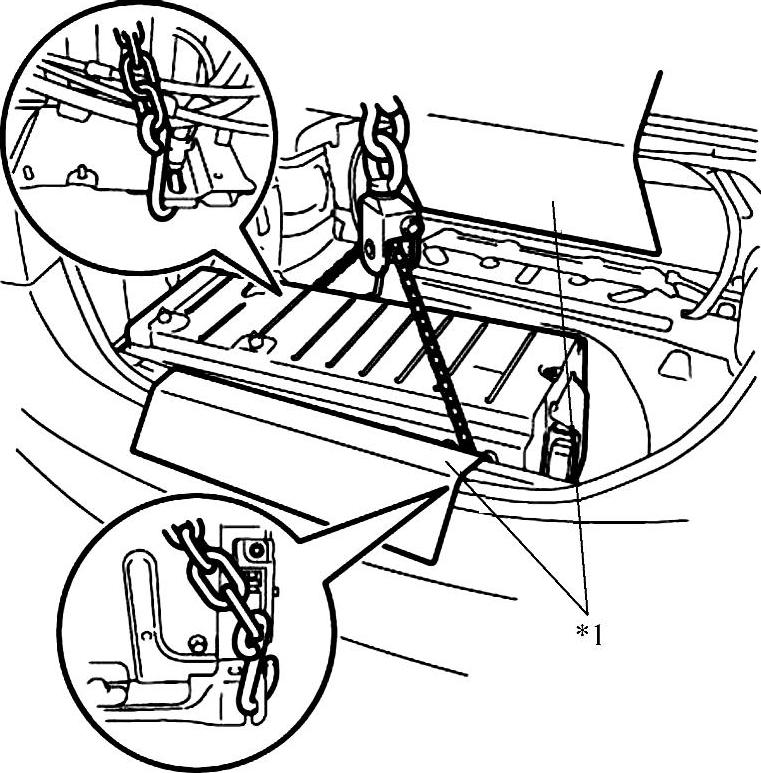

图3-288 吊下HV蓄电池
31）拆卸1号蓄电池盖。
32）拆卸5号蓄电池托架面板。
33）拆卸1号HV蓄电池排气管。
34）拆卸噪声滤波器电容器。
35）拆卸HV继电器总成。
36）拆卸蓄电池ECU。
37）拆卸混合动力车辆转换器。
38）从HV蓄电池上拆下螺母和逆变器端子（见图3-289）。
39）拆卸蓄电池绝缘垫橡胶
①拆下三颗螺栓及螺母，拆下蓄电池托架支架（见图3-290）。
②拆下蓄电池绝缘垫橡胶（见图3-291）。
步骤2 安装。
1）安装蓄电池绝缘垫橡胶
①安装蓄电池绝缘垫橡胶（见图3-292）。
②用三颗螺栓和螺母安装蓄电池托架支架（见图3-293）。螺母拧紧力矩为8.0N·m。

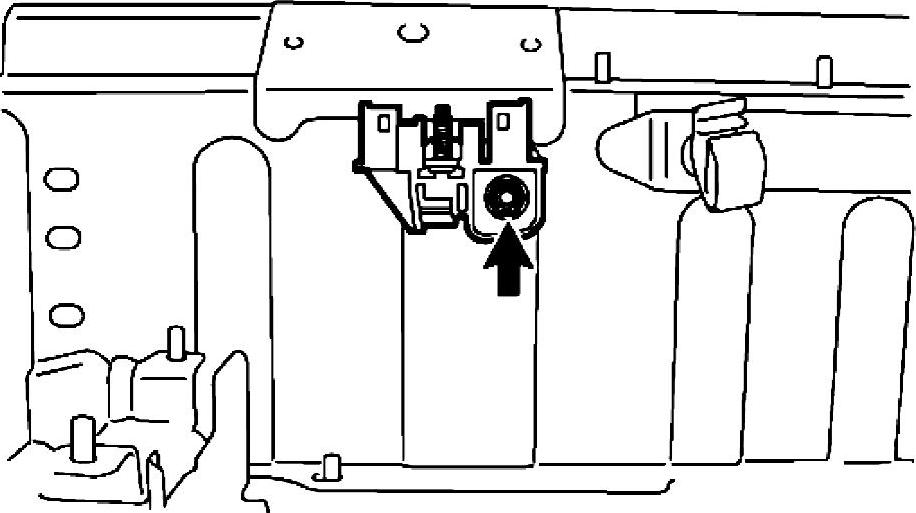

图3-289 拆下逆变器端子
图3-290 拆下蓄电池托架支架
图3-291 拆下蓄电池绝缘垫橡胶
图3-292 安装蓄电池绝缘垫橡胶
图3-293 安装蓄电池托架支架
2）安装逆变器端子。用螺母将逆变器端子安装到HV蓄电池上，拧紧力矩为8.0N·m。
3）安装混合动力车辆转换器。
4）安装蓄电池ECU。
5）安装HV继电器总成。
6）安装噪声滤波器电容器。
7）安装1号HV蓄电池排气管。
8）安装5号蓄电池托架面板。
9）安装1号蓄电池盖。
10）安装HV蓄电池。
①在行李箱内放一张硬纸板。
②当HV蓄电池后端倾斜45°时，用发动机吊链装置安装HV蓄电池（见图3-294）。注意：用硬纸板或其他类似材料保护HV蓄电池和车身免受损坏。
③将HV蓄电池和硬纸板推向车辆前部。注意：将孔的位置与HV蓄电池固定螺栓对正。
④用扒胎棒支撑HV蓄电池并将硬纸板拉出。
⑤将六颗螺栓安装到HV蓄电池上，拧紧力矩为19N·m。

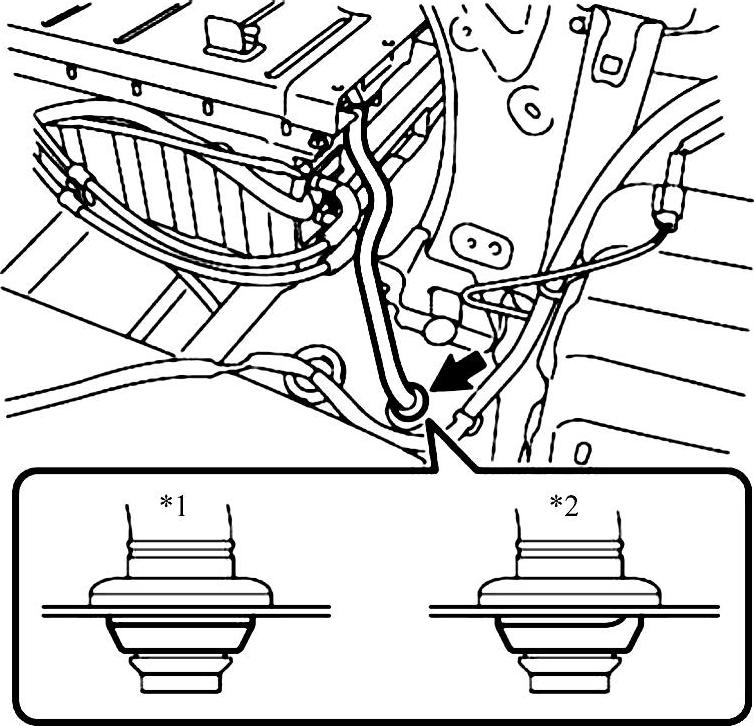

⑥用密封垫连接蓄电池绝缘垫橡胶（见图3-295）。注意：安装密封垫后，应确保密封垫与车身之间无间隙。

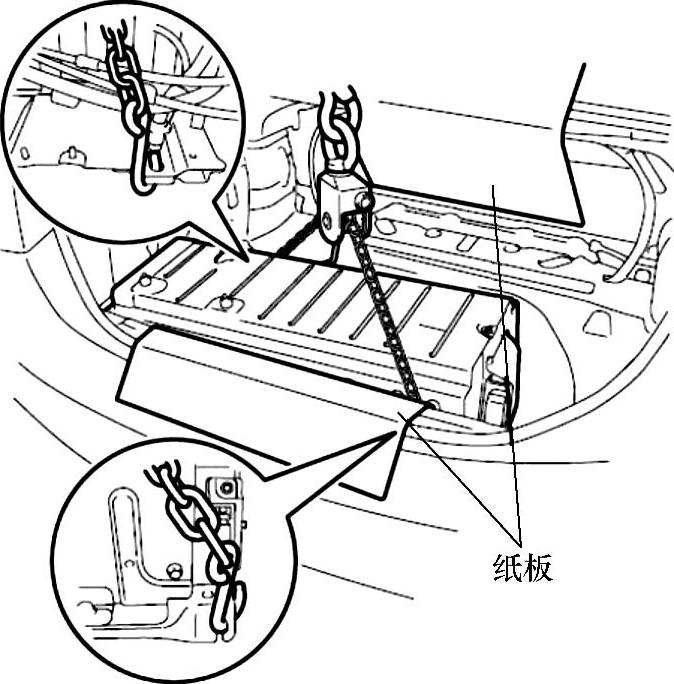

图3-294 吊装HV蓄电池
图3-295 用密封垫连接蓄电池绝缘垫橡胶
⑦连接蓄电池组线束插接器。

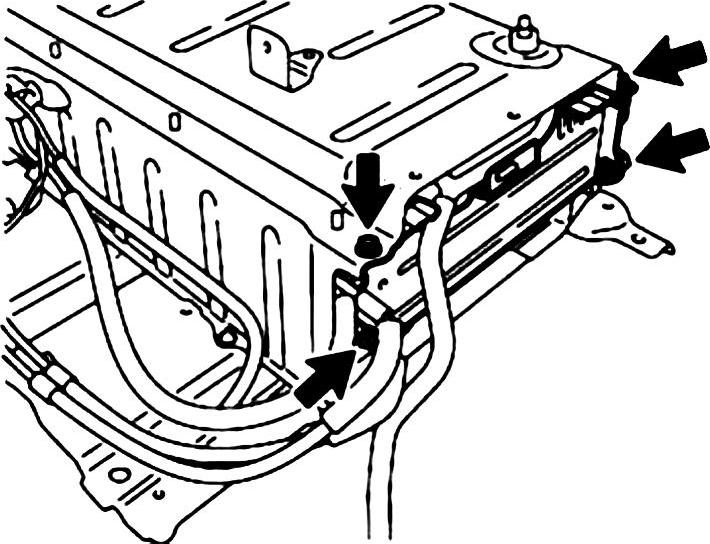

⑧用螺母连接线束组（AMD电缆）（见图3-296）。螺母拧紧力矩为9.0N·m。
⑨接合两个卡爪以安装接线盒盖。
⑩将线束卡夹连接到1号蓄电池盖上。
11）拆卸行李箱地板垫。
12）拆卸备胎罩卡夹和备胎罩总成。
13）连接线束组。
14）安装蓄电池上托架分总成。
15）安装线束卡夹支架。
16）安装2号HV蓄电池排气管。
17）用两个卡子安装四号HV蓄电池进气管。
18）安装3号HV蓄电池进气管和5号HV蓄电池进气管。
19）安装蓄电池冷却鼓风机总成。
20）安装2号HV蓄电池进气管和1号HV蓄电池进气管。
21）用三个卡子安装行李箱前装饰罩。
22）用两个卡子安装2号上背板孔盖。
23）安装后窗台板装饰板总成。
24）安装行李箱左侧内装饰罩。
25）安装行李箱后装饰罩。
26）安装后地板装饰板。
27）安装行李箱1号装饰钩。
28）安装备胎罩总成。
29）安装备胎罩卡夹。
30）安装行李箱地板垫。
31）安装维修塞把手。
32）将电缆连接到蓄电池负极端子上。

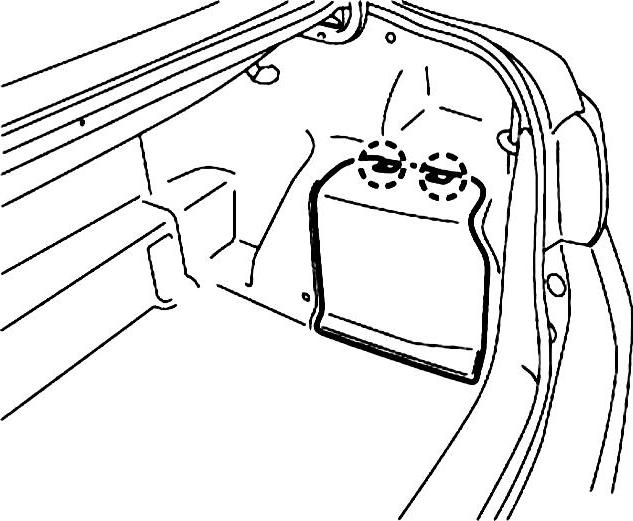

33）用两个卡爪安装行李箱装饰检修孔盖（见图3-297）。

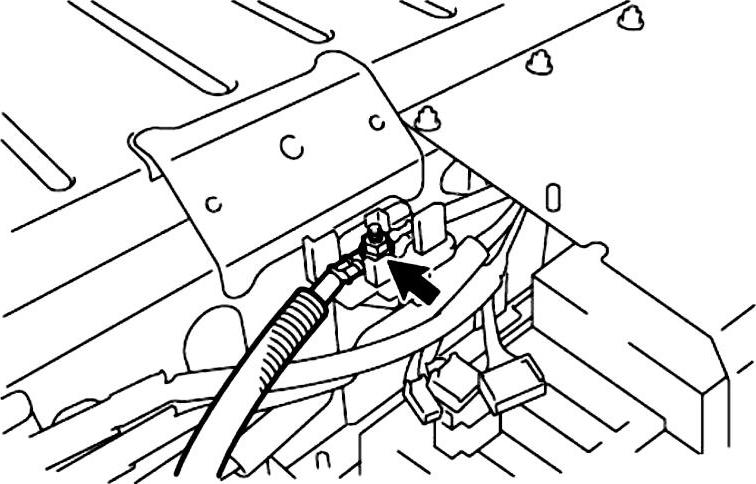

图3-296 连接蓄电池组线束插接器
图3-297 安装行李箱装饰检修孔盖
