实际操作
一、离合器的检查与更换
离合器摩擦片更换的时间没有限制，关键是看它的磨损程度，一般摩擦片上都有一些凹的沟槽，如果摩擦片厚度磨平到剩余2cm左右，则需要更换，操作方法如下：

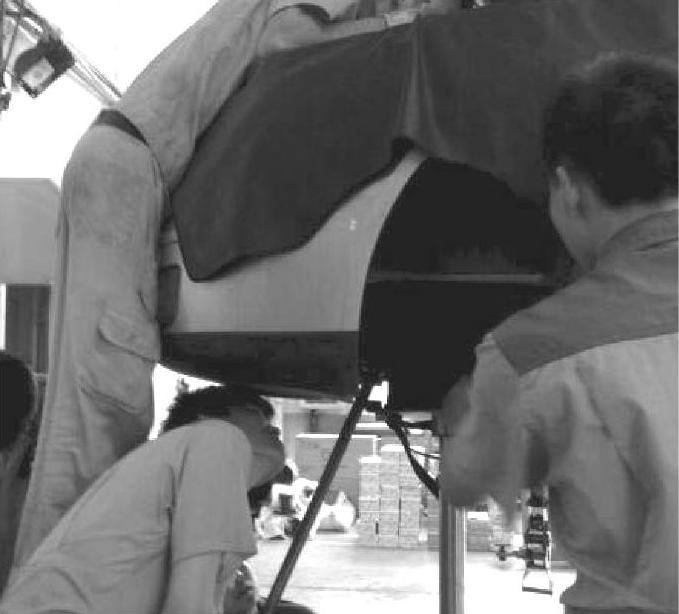

1）拆下手动变速器总成，如图4-4所示。

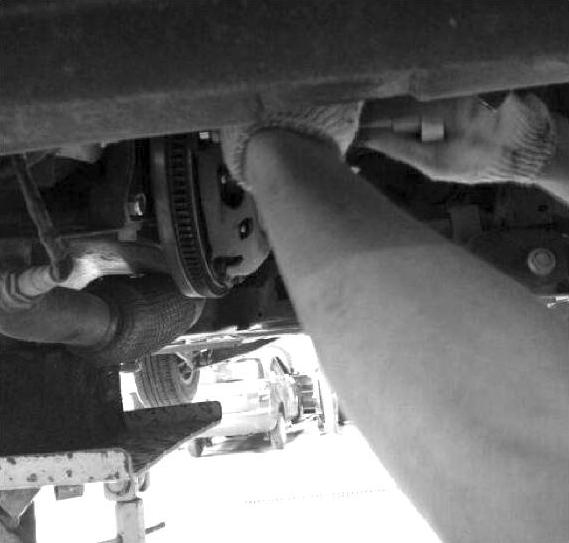

2）拆卸离合器盖总成，如图4-5所示。
①在离合器盖总成和飞轮总成上做好装配标记。
注意：做标记的目的是防止破坏压盘与飞轮的安装动平衡。
②每次将各固定（安装）螺栓拧松一圈，直至弹簧张力被完全释放。
③拆下固定螺栓并拉下离合器盖，拆下离合器摩擦片总成。
图4-4 拆下手动变速器总成
图4-5 拆卸离合器盖总成

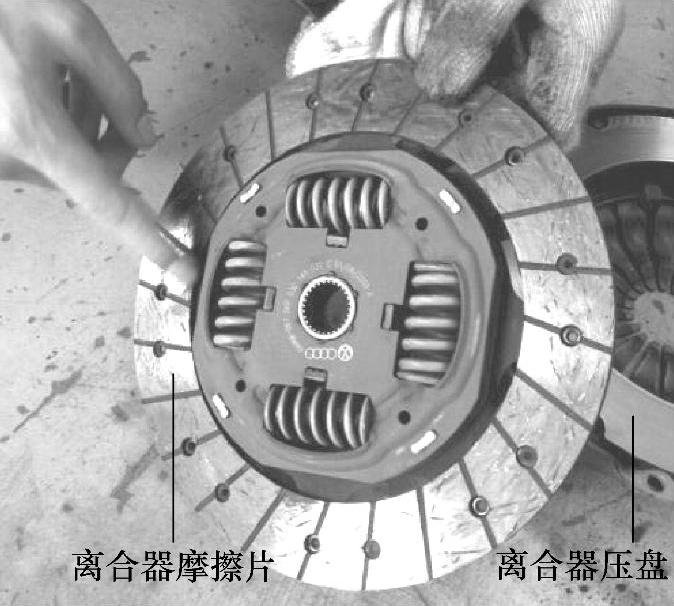

3）拆下离合器摩擦片，检查离合器摩擦片的磨损情况，如图4-6所示。如果摩擦片表面磨损到维修极限，则更换离合器摩擦片；同时，检查离合器压盘表面是否磨损、开裂或灼伤，如果出现异常情况则更换离合器压盘。
图4-6 检查离合器
图4-7 拆卸离合器分离轴承总成

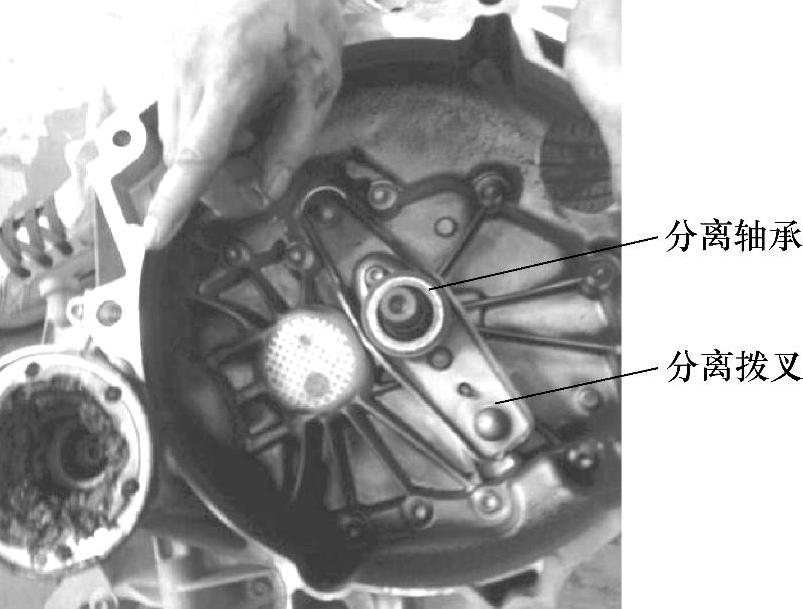

4）如图4-7所示，从变速器输入轴上拆卸分离拨叉及离合器分离轴承总成。然后检查离合器分离轴承的滑动部件（与离合器盖的接触面），检查并确认离合器分离轴承移动平稳且无异常阻力，如果存在异常，则更换离合器分离轴承。

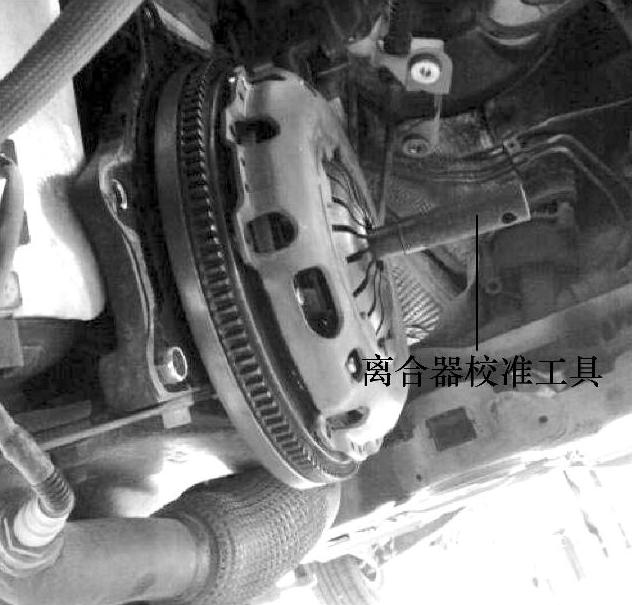

5）如图4-8所示，安装离合器。首先将离合器校准工具插入离合器及飞轮中，然后以交叉方式紧固安装离合器盖螺栓。
注意：分几步紧固螺栓，以防止膜片弹簧弯曲。

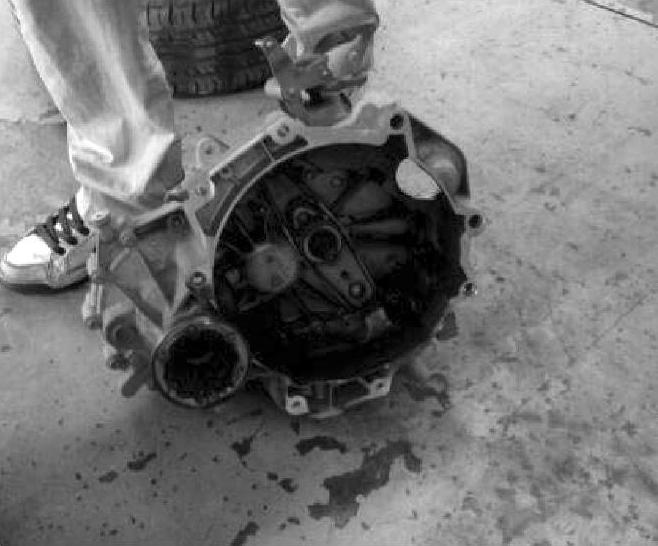

6）按照与拆卸相反的顺序安装好离合器分离轴承，然后安装好手动变速器，如图4-9所示。
注意：安装离合器分离轴承时应在表面涂抹一层薄薄的润滑脂。
图4-8 安装离合器
图4-9 安装手动变速器
二、离合器踏板自由行程的检查与调整

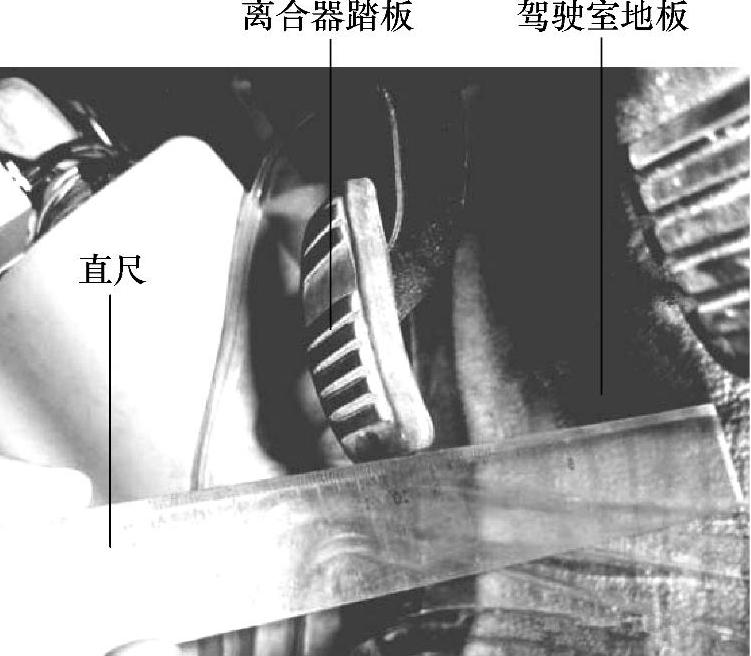

1）如图4-10所示，将有刻度的直尺支在驾驶室地板上，首先测出离合器踏板在完全放松时的高度，再用手轻轻推压离合器踏板，当感觉阻力增大时停止推压，测出此时离合器踏板高度。前后两次测出的离合器踏板高度差就是离合器踏板自由行程值。离合器踏板自由行程为5.0～15.0mm，如果不符合规定应进行调整。

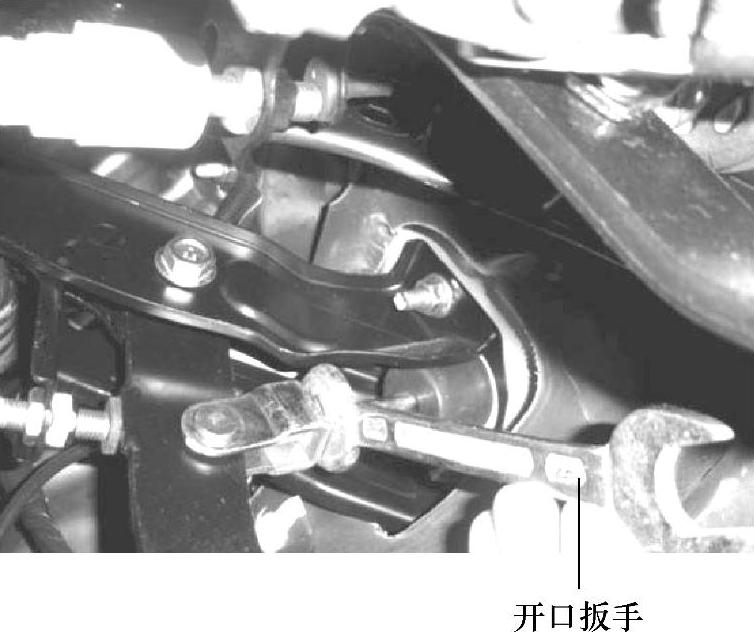

2）对于采用拉索进行操纵的汽车，离合器踏板自由行程的调整方法是拧松离合器拉索端头锁紧螺母，转动调节螺母，直到离合器踏板自由行程达到规定要求；对于液压操纵的汽车，通过转动推杆与离合器主缸的调节螺母来调整，如图4-11所示。
图4-10 检查离合器踏板自由行程
图4-11 调整离合器踏板自由行程
