一、离合器主缸的更换

1）如图4-15所示，拆下离合器主缸附近的部件，以便腾出空间拆卸离合器主缸。

2）拆下离合器踏板的紧固螺栓，如图4-16所示。

3）如图4-17所示，拆下离合器主缸的紧固螺栓。

4）拆下油管，将旧离合器主缸取出，如图4-18所示。

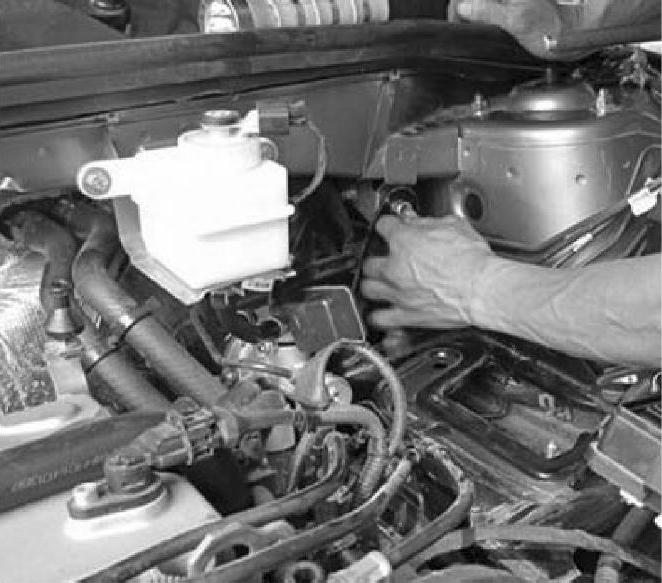

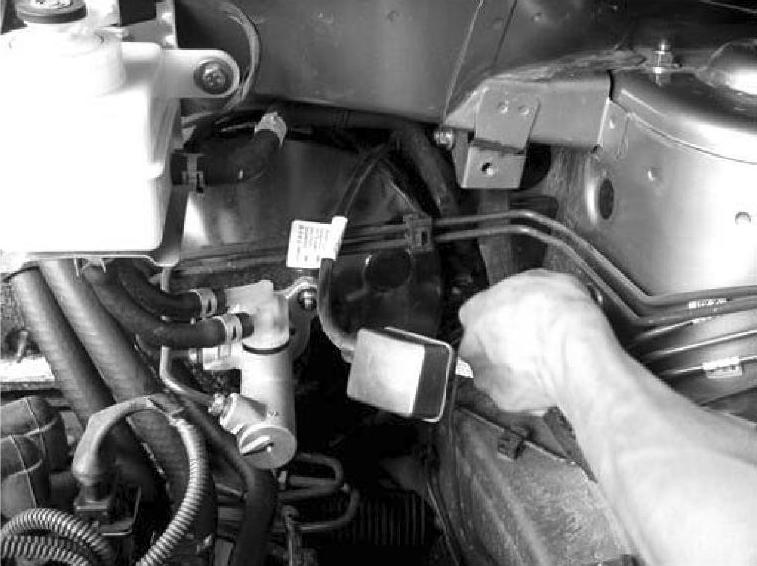

图4-15 拆下离合器主缸附近的部件

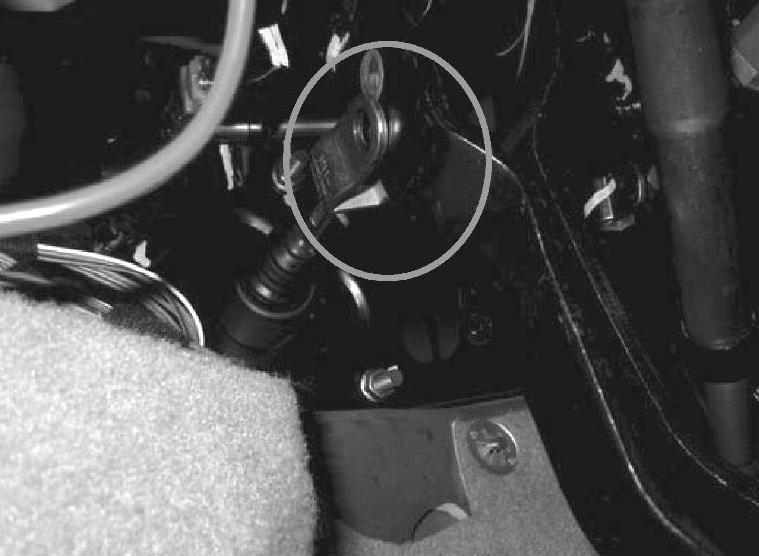

图4-16 拆下离合器踏板紧固螺栓

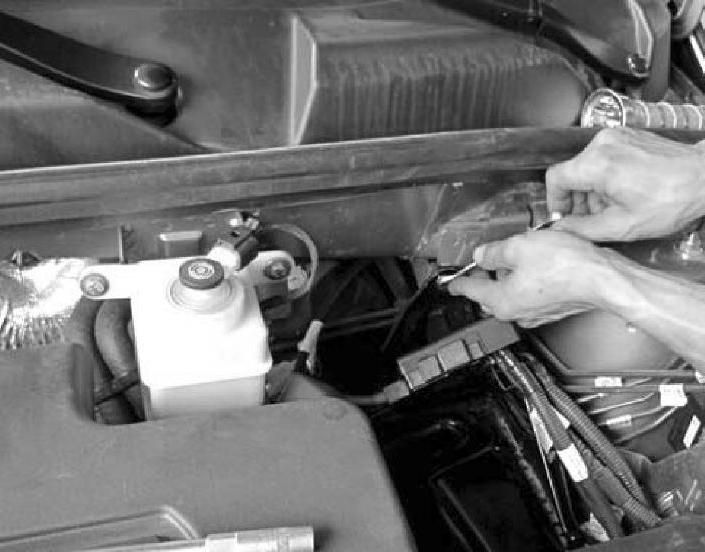

图4-17 拆下离合器主缸紧固螺栓

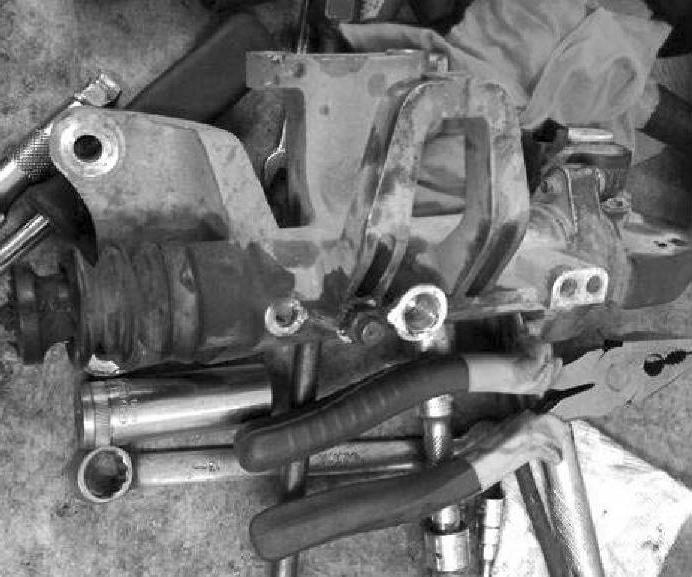

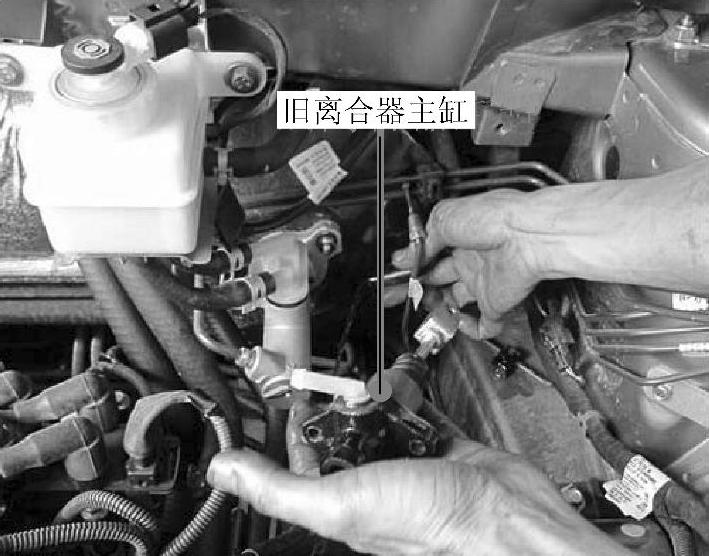

图4-18 取出离合器主缸

5）如图4-19所示，选择新离合器主缸，然后按照与拆卸相反的顺序进行安装。

6）如图4-20所示，安装好油管以及其他部件。

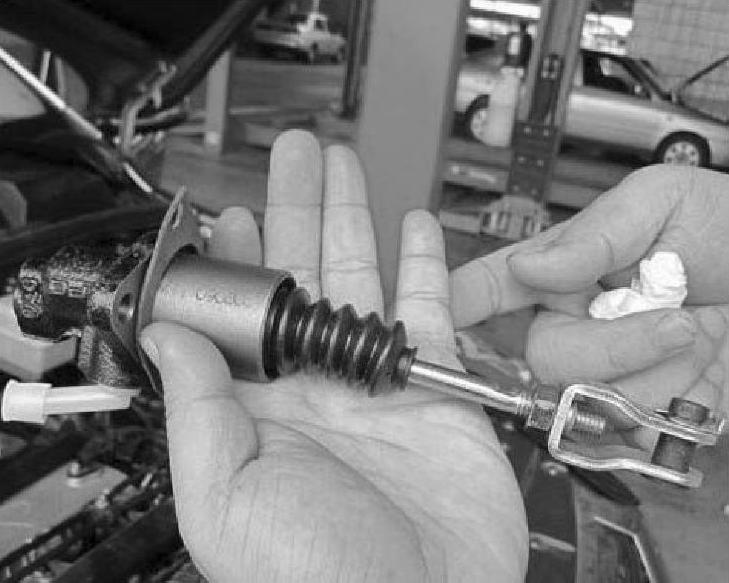

图4-19 安装新离合器主缸

图4-20 安装油管以及其他部件

二、离合器工作缸的更换

1）首先找到离合器工作缸的位置，有些在变速器外面，但有些在变速器里面。

2）拆开离合器工作缸油管，然后拆下离合器工作缸，如图4-21所示。

3）按照与拆卸相反的顺序安装好离合器工作缸，如图4-22所示。

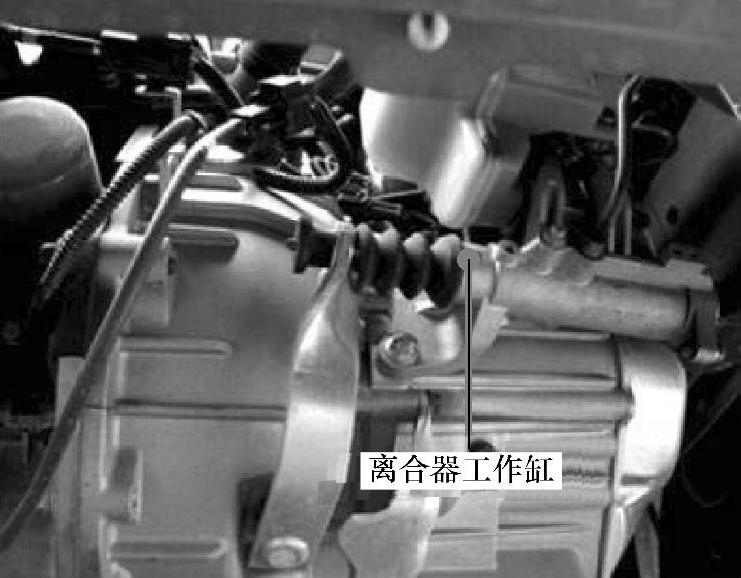

图4-21 拆下离合器工作缸

图4-22 安装离合器工作缸

三、离合器液压系统空气的排放

1）取下离合器工作缸后部放气塞上的防尘帽，将放气塞旋松，并插上一根透明塑料管，将另一端插入装有制动液的容器中，如图4-23所示。

2）反复踩踏离合器踏板，使储液罐中的制动液由离合器主缸压入离合器管路和离合器工作缸中，将管路中的气体从放气塞中排出。

3）在排气过程中，如果储液罐中制动液减少，应及时补足，如图4-24所示。

4）当反复踩踏离合器踏板，从放入容器的管端排出的都是制动液而无气泡时，将放气塞旋紧，拔掉塑料管，套上防尘帽即可。

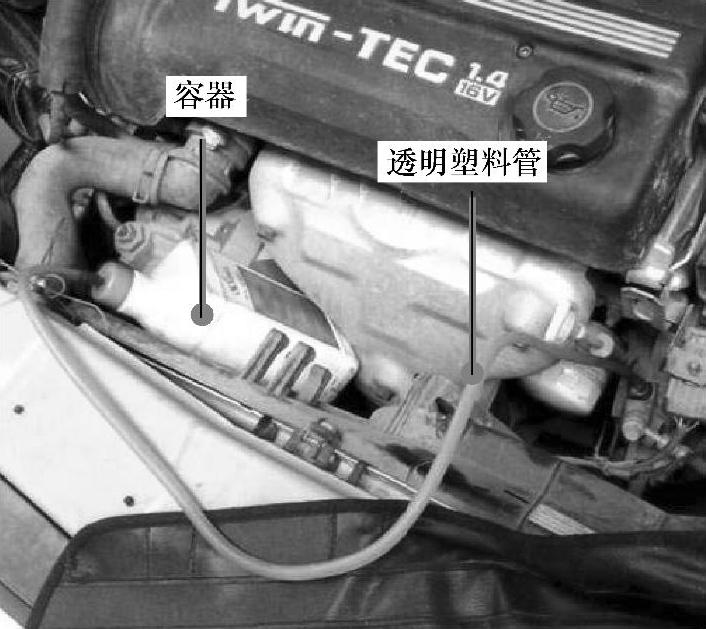

图4-23 排除液压操纵系统内的空气

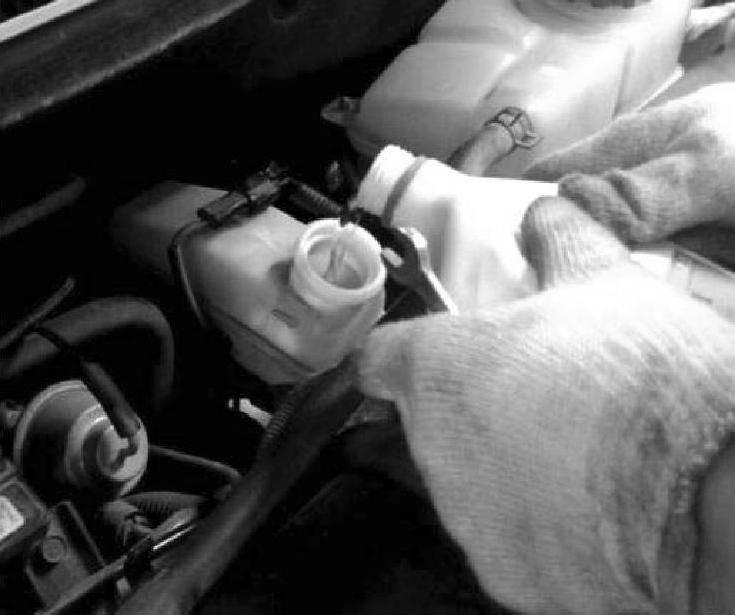

图4-24 补足制动液
