实际操作

实际操作

以宝马轿车为例，汽车空调系统抽真空的操作过程如下：

1）如图5-60所示，将空调歧管压力表上的红、蓝软管分别接到空调管路高压、低压阀上，然后将黄色软管接到真空泵吸气口上。

2）打开空调歧管压力表高、低压手动阀。

注意：逆时针旋转手动阀门，便开通阀门控制管路；反之，则关闭阀门控制管路。

3）起动真空泵，此时真空泵高速运转，开始抽出空调循环管路内的空气并排到大气中。

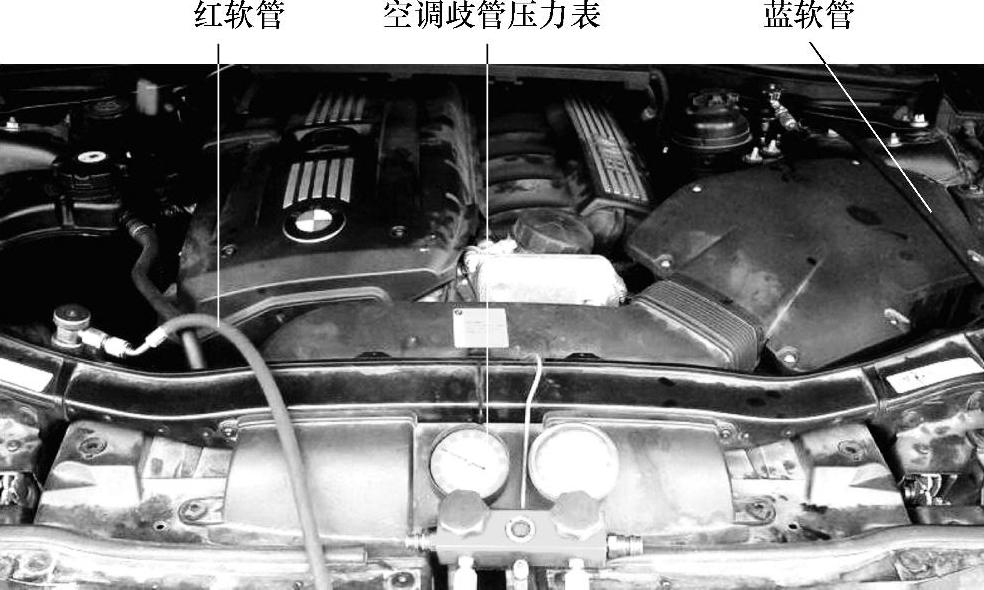

图5-60 连接空调歧管压力表

4）如图5-61所示，观察低压表显示的真空值变化情况，空调循环管路内的真空值应不低于-100kPa，空调循环管路内的真空值应符合规定要求。若真空值低于规定值，则循环管路内残留空气中的水分，在空调系统工作时会因结冰而堵塞制冷管路，并且还会造成空调管路产生锈蚀。

5）抽完真空后关闭高、低压手动阀，并关闭真空泵电源开关，真空泵停止运转。

6）如图5-62所示，使空调系统在静止状态维持5～10min，查看指针的读数是否上升，如稳定不变，说明空调系统密封性良好，完成抽真空操作。一般情况下10min内指针的上升值要小于3kPa，否则说明有空调系统有泄漏处，应修复后再抽真空。

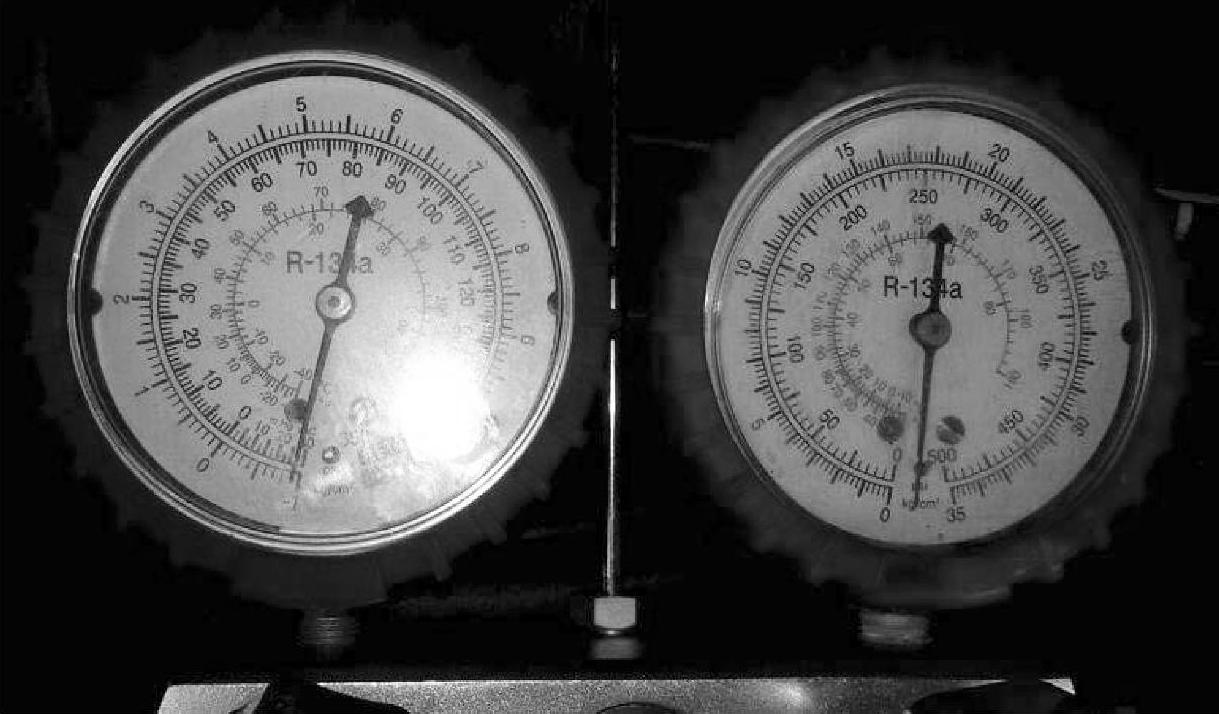

图5-61 抽真空过程

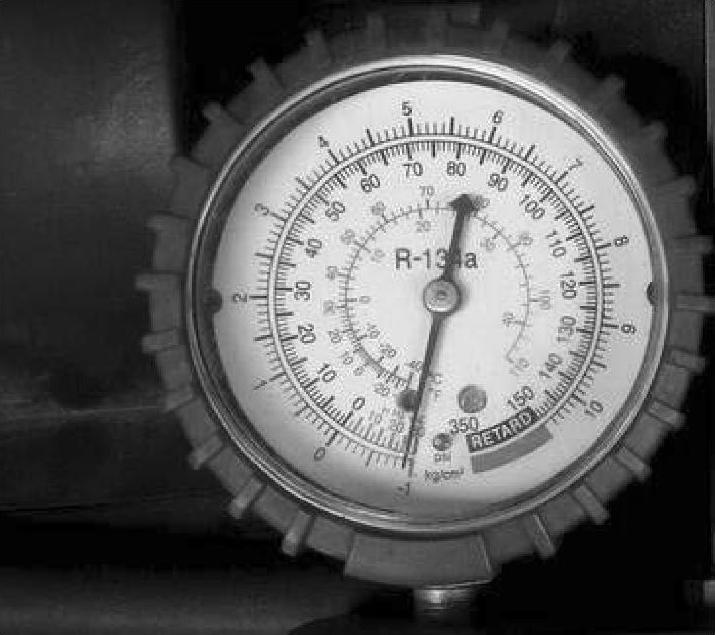

图5-62 空调系统密封性检查
