2.比较器的功能

比较器模块中的每一个比较器都是模拟比较器，其电路如图5-11所示。比较器的输出与系统时钟是异步的。

比较器输入与输出的关系是这样的：当A点电压大于B点电压时，输出为1；当A点电压小于B点电压时，输出为0。当A点电压等于B点电压时输出没有定义，这是因为比较器输出的反应存在迟滞（Hysteresis）。具体迟滞的大小可参考器件的手册。迟滞也限制了比较器输出对输入电压噪声的敏感性。

通过限定后比较器输出反映在COMPSTS寄存器的COMPSTS位。因为该位是数字外包的一部分，所以为了表示比较器的状态，通向比较器模块的时钟应当使能。

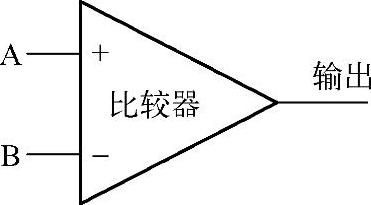

图5-11 比较器电路
