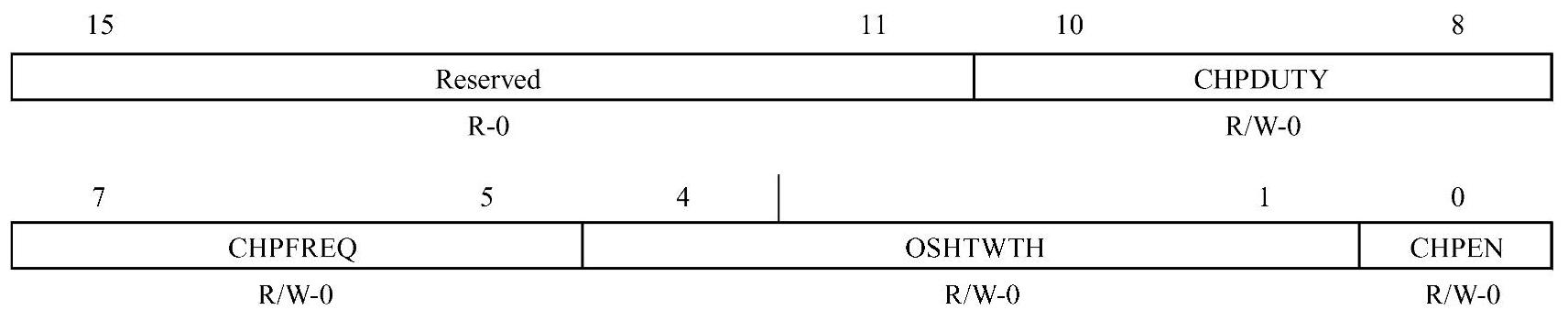

PWM斩波控制寄存器（PWM-Chopper Control Register，PCCTL）
2025年09月26日
16.PWM斩波控制寄存器
（PWM-Chopper Control Register，PCCTL）
位15～11，保留位。
位10～8，CHPDUTY：斩波时钟占空比。
●000：占空比1/8。
●001：占空比2/8。
●010：占空比3/8。
●011：占空比4/8。
●100：占空比5/8。
●101：占空比6/8。
●110：占空比7/8。
●111：占空比8/8。
位7～5，CHPFREQ：斩波时钟频率。
●000：不分频，系统时钟频率为100MHz时，斩波频率为12.5MHz。
●001：除以2，系统时钟频率为100MHz时，斩波频率为6.5MHz。
●010：除以3，系统时钟频率为100MHz时，斩波频率为4.16MHz。
●011：除以4，系统时钟频率为100MHz时，斩波频率为3.12MHz。
●100：除以5，系统时钟频率为100MHz时，斩波频率为2.5MHz。
●101：除以6，系统时钟频率为100MHz时，斩波频率为2.08MHz。
●110：除以7，系统时钟频率为100MHz时，斩波频率为1.78MHz。
●111：除以8，系统时钟频率为100MHz时，斩波频率为1.56MHz。
位4～1，OSHTWTH：单发脉冲宽度。
●0000：1×SYSCLKOUT/8。
●0010：2×SYSCLKOUT/8。
●0001：3×SYSCLKOUT/8。
●0100：4×SYSCLKOUT/8。
●0101：5×SYSCLKOUT/8。
●0110：6×SYSCLKOUT/8。
●0111：7×SYSCLKOUT/8。
●1000：8×SYSCLKOUT/8。
位0，CHPEN：斩波使能位。
●0：禁止PWM斩波功能。
●1：使能PWM斩波功能。
