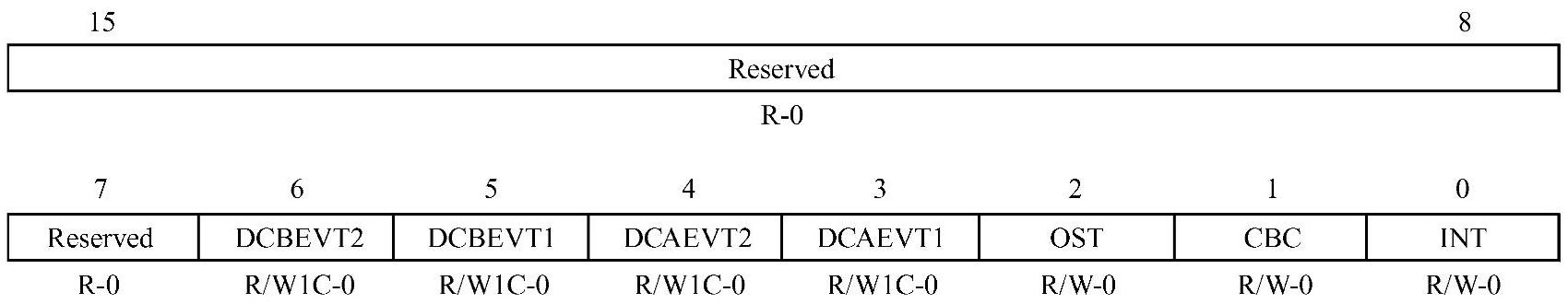

脱开区清除寄存器(Trip-Zone Clear Register,TZCLR)

21.脱开区清除寄存器 (Trip-Zone Clear Register,TZCLR)


位15~7,保留位。

位6,DCBEVT2:清除数字比较输出B事件2标志。

●0:写0无效。

●1:写1清除DCBEVT2事件脱开条件。

位5,DCBEVT1:清除数字比较输出B事件1标志。

●0:写0无效。

●1:写1清除DCBEVT1事件脱开条件。

位4,DCAEVT2:清除数字比较输出A事件2标志。

●0:写0无效。

●1:写1清除DCAEVT1事件脱开条件。

位3,DCAEVT1:清除数字比较输出A事件1标志。

●0:写0无效。

●1:写1清除DCAEVT1事件脱开条件。

位2,OST:清单发脉冲脱开事件标志位。

●0:写0无效。

●1:写1清单发脉冲脱开事件标志位。

位1,CBC:清重复脱开标志位。

●0:写0无效。

●1:写1清重复脱开事件标志位。

位0,INT:INT中断标志位。

●0:写0无效。

●1:写1清INT中断标志位,如果未清除该位将不会产生任何中断,如TZFLG[INT]为

0,其他标志位置位,则产生另一个中断,清所有标志将不产生中断。
