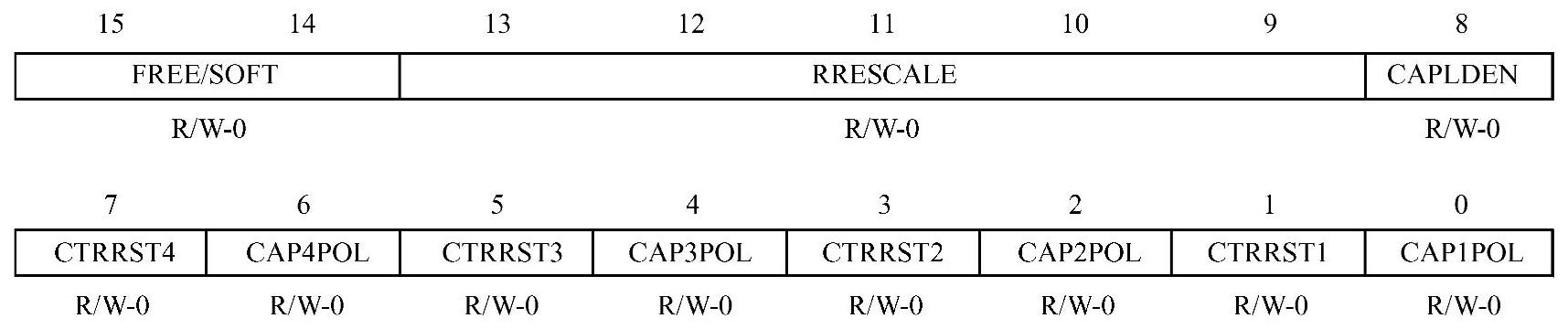

捕获控制寄存器1（ECAP Control Register1，ECCTL1）
位15～14，FREE/SOFT：仿真控制位。
●00：一旦仿真悬挂，立即停止时间标记计数器（TSCTR）。
●01：在时间标记计数器（TSCTR）运行直到为零时停止。
●1x：时间标记计数器（TSCTR）运行不受仿真悬挂的影响。
位13～9，PRESCALE：事件过滤器的预分频选择位。
●00000：x/1，没有预分频，旁路。
●00001：x/2，2分频。
●00010：x/4，4分频。
●00011：x/6，6分频。
…
●11110：x/60，60分频。
●11111：x/62，62分频（x为时钟）。
位8，CAPLDEN：使能捕获事件发生时间装载到捕获寄存器（CAP1～CAP4）。
●0：禁止捕获事件发生时间装载到捕获寄存器（CAP1～CAP4）。
●1：使能捕获事件发生时间装载到捕获寄存器（CAP1～CAP4）。
位7，CTRRST4：发生捕获事件4时计数器复位位。
●0：在时间标记捕获后不复位计数器（绝对时间标记运行模式）。
●1：在时间标记捕获后复位计数器（差分模式运行）。
位6，CAP4POL：捕获事件4的极性选择位。
●0：信号上升沿触发。
●1：信号下降沿触发。
位5，CTRRST3：发生捕获事件3时计数器复位位。
●0：在捕获后不复位计数器（绝对时间标记运行模式）。
●1：在捕获后复位计数器（差分模式运行）。
位4，CAP3POL：捕获事件3的极性选择位。
●0：信号上升沿触发。
●1：信号下降沿触发。
位3，CTRRST2：发生捕获事件2时计数器复位位。
●0：在捕获后不复位计数器（绝对时间标记运行模式）。
●1：在捕获后复位计数器（差分模式运行）。
位2，CAP2POL：捕获事件2的极性选择位。
●0：信号上升沿触发。
●1：信号下降沿触发。
位1，CTRRST1：发生捕获事件1时计数器复位位。
●0：在捕获后不复位计数器（绝对时间标记运行模式）。
●1：在捕获后复位计数器（差分模式运行）。
位0，CAP1POL：捕获事件1的极性选择位。
●0：信号上升沿触发。
●1：信号下降沿触发。
