中断标志寄存器（ECAP Interrupt Flag Register，ECFLG）
2025年09月26日

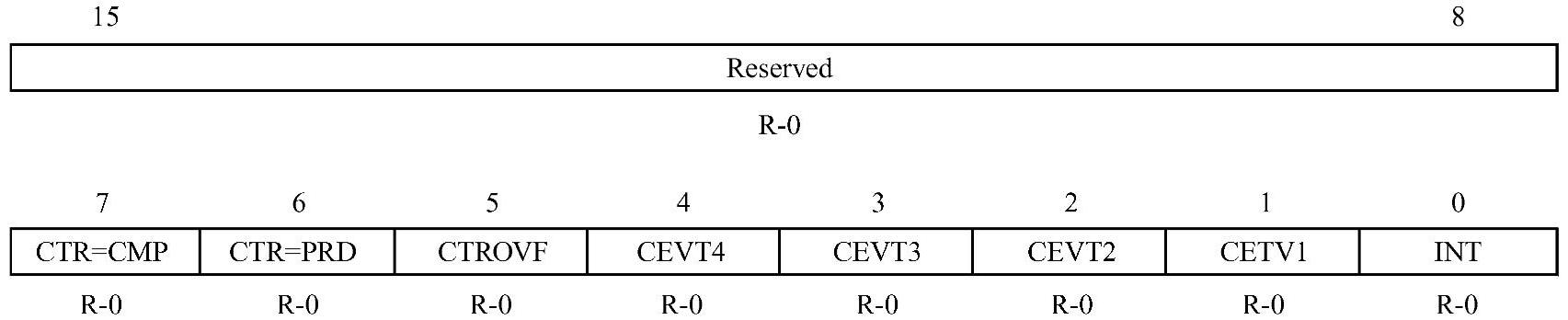

10.中断标志寄存器
（ECAP Interrupt Flag Register，ECFLG）
位15～8，保留位。
位7，CTR=CMP：与比较值相等的标志位，该位只有在APWM模式下有效。
●0：没有该事件发生。
●1：标志SCTR计数器达到比较寄存器（ACMP）的设定值。
位6，CTR=PRD：计数器等于周期值的标志位，该位只在APWM模式下有效。
●0：没有该事件发生。
●1：标志SCTR计数器达到周期寄存器（APRD）的设定值并且被复位。
位5，CTROVF：计数器溢出状态标志位，该位在CAP与APWM模式下都有效。
●0：没有溢出事件发生。
●1：计数器TSCR从0xFFFF FFFF回到0x0000 0000。
位4，CEVT4：捕获4状态标志位，该位只在捕获模式下有效。
●0：没有跳变事件产生。
●1：在ECAPx引脚产生捕获4事件。
位3，CEVT3：捕获3状态标志位，该位只在捕获模式下有效。
●0：没有跳变事件产生。
●1：在ECAPx引脚产生捕获3事件。
位2，CEVT2：捕获2状态标志位，该位只在捕获模式下有效。
●0：没有跳变事件产生。
●1：在ECAPx引脚产生捕获2事件。
位1，CEVT1：捕获1状态标志位，该位只在捕获模式。
●0：没有跳变事件产生。
●1：在ECAPx引脚产生捕获1事件。
位0，INT：全局中断标志位。
●0：没有全局中断产生。
●1：有全局中断产生。
