中断清除寄存器（ECAP Interrupt Clear Register，ECCLR）
2025年09月26日

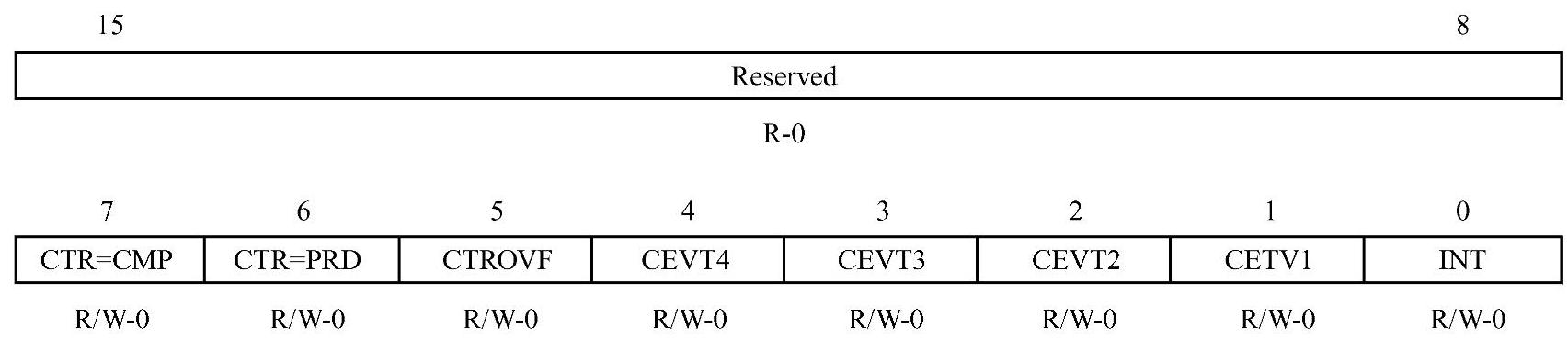

11.中断清除寄存器
（ECAP Interrupt Clear Register，ECCLR）
位1、5～8，保留位。
位7，CTR=CMP：与比较值相等的标志位，该位只在APWM模式下有效。
●0：写入0无效，读该位返回0。
●1：写入1清零该标志位。
位6，CTR=PRD：计数器等于周期值的标志位，该位只在APWM模式下有效。
●0：写入0无效，读该位返回0。
●1：写人1清零该标志位。
位5，CTROVF：计数器溢出状态标志位，该位在CAP与APWM模式下都有效。
●0：写入0无效，读该位返回0。
●l：写入1清零该标志位。
位4，CEVT4：捕获4状态标志位，该位只在捕获模式下有效。
●0：写入0无效，读该位返回0。
●1：写入1清零该标志位。
位3，CEVT3：捕获3状态标志位，该位只在捕获模式下有效。
●0：写入0无效，读该位返回0。
●1：写入1清零该标志位。
位2，CEVT2：捕获2状态标志位，该位只在捕获模式下有效。
●0：写入0无效，读该位返回0。
●1：写入1清零该标志位。
位1，CEVT1：捕获l状态标志位，该位只在捕获模式下有效。
●0：写入0无效，读该位返回0。
●1：写入1清零该标志位。
位0，INT：全局中断标志位。
●0：写入0无效，读该位返回0。
●1：写入1清零该标志位。
