eQEP捕获控制寄存器（QCAPCTL）
2025年09月26日

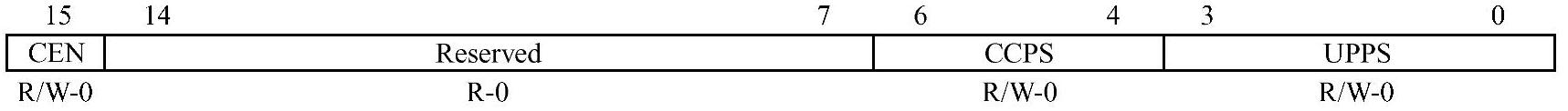

4.eQEP捕获控制寄存器
（QCAPCTL）
位15，CEN：捕获使能位。
●0：禁止捕获电路。
●1：使能捕获电路。
位14～7，保留位。
位6～4，CCPS：捕获定时器时钟分频设置位。
●000：CAPCLK=SYSCLKOUT/1。
●001：CAPCLK=SYSCLKOUT/2。
●010：CAPCLK=SYSCLKOUT/4。
●011：CAPCLK=SYSCLKOUT/8。
●100：CAPCLK=SYSCLKOUT/16。
●101：CAPCLK=SYSCLKOUT/32。
●110：CAPCLK=SYSCLKOUT/64。
●111：CAPCLK=SYSCLKOUT/128。
位3～0，UPPS：位置事件分频设置位。
●0000：UPEVNT=QCLK/1。
●0001：UPEVNT=QCLK/2。
●0010：UPEVNT=QCLK/4。
●0011：UPEVNT=QCLK/8。
●0100：UPEVNT=QCLK/16。
●0101：UPEVNT=QCLK/32。
●0110：UPEVNT=QCLK/64。
●0111：UPEVNT=QCLK/128。
●1000：UPEVNT=QCLK/256。
●1001：UPEVNT=QCLK/512。
●1010：UPEVNT=QCLK/1024。
●1011：UPEVNT=QCLK/2048。
●11xx：保留。
