1.数据格式

SPICCR寄存器有4位（SPICCR.3～0）用来指定数据字符位数（1～16位）。当数据位数少于16位时，必须按下列要求存放在寄存器中：

●当写入寄存器SPIDAT或SPITXBUF时，数据必须是左对齐的。

●数据从寄存器SPIRXBUF读出时是右对齐的。

●寄存器SPIRXBUF中存放最近接收到的（右对齐）字符和已经移到左边的前次传送留下的位。

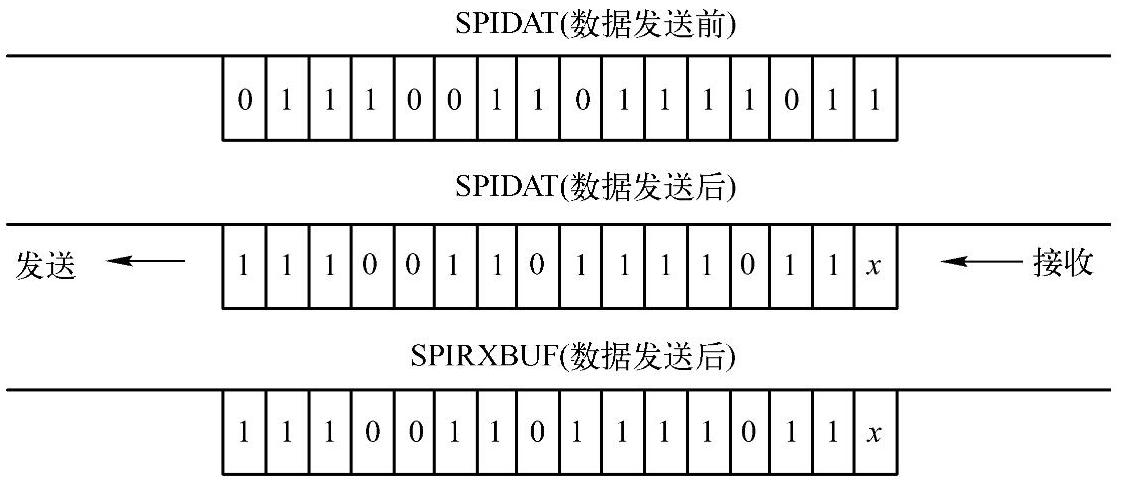

SPI通信时，要发送的数据从寄存器SPIDAT的最高位（MSB）依次移出，接收的数据则从SPIDAT的最低位（LSB）依次移入。假设发送字符的长度为1，SPIDAT寄存器的当前值为737BH，则主模式下发送前后寄存器SPIDAT和SPIRXBUF的数据存储格式如图11-4所示。如果引脚SPISOMI设置为高电平，则图中的x=1，否则x=0。

图11-4 SPIRXBUF的位发送
