3.SPI的时钟模式

SPI有4种时钟模式，由寄存器SPICCR中的时钟极性位CLOCK POLARITY（SPICCR.6）和寄存器SPICTL的时钟相位位CLOCK PHASE（SPICTL.3）控制。CLOCK POLARITY位选择时钟的有效沿是上升沿还是下降沿；CLOCK PHASE位选择是否有半个时钟周期的延时。4种不同的时钟模式如下：

1）下降沿，无延时：SPI在时钟SPICLK下降沿发送数据，在时钟的上升沿接收数据。

2）下降沿，有延时：SPI在时钟SPICLK下降沿前半个周期发送数据，在时钟的下降沿接收数据。

3）上升沿，无延时：SPI在时钟SPICLK上升沿发送数据，在下降沿接收数据。

4）上升沿，有延时：SPI在时钟SPICLK上升沿前半个周期发送数据，在上升沿接收数据。

SPI时钟模式选择方法见表11-1，与发送和接收数据相对应的4种时钟模式如图11-5所示。

表11-1 SPI时钟模式选择方法

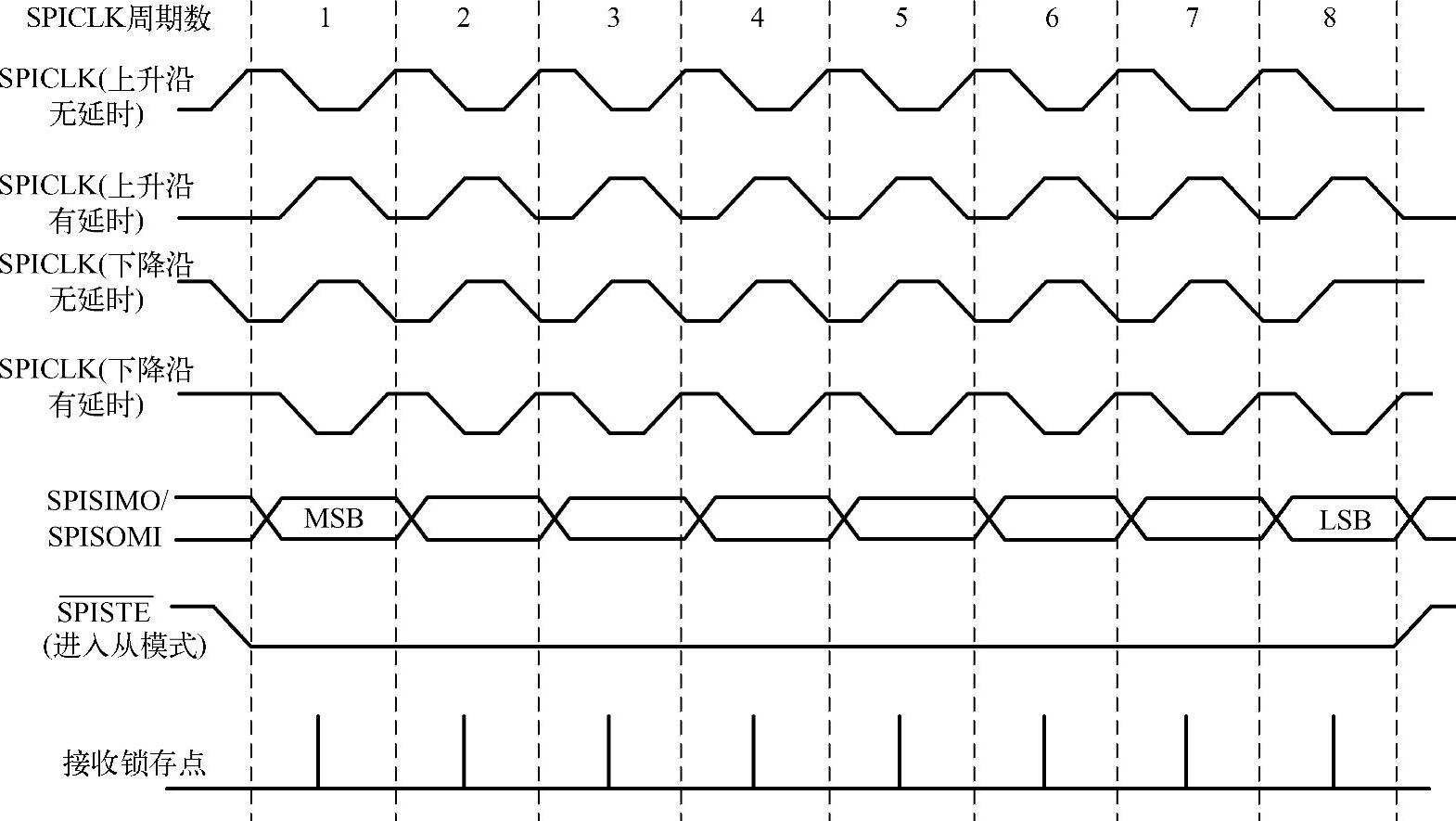

图11-5 SPI时钟模式选择

对于SPI，时钟SPICLK仅在（SPIBRR+1）的值为偶数时保持对称。当（SPIBRR+1）为奇数并且SPIBRR大于3时，SPICLK就会变为非对称，如图11-6所示。当CLOCK PO-LARITY位被清零时，SPICLK的低电平比其高电平脉冲多一个CLKOUT（即LSPCLK）时钟周期；当CLOCK POLARITY位被置1时，SPICLK的高电平比其低电平脉冲多一个CLKOUT时钟周期。

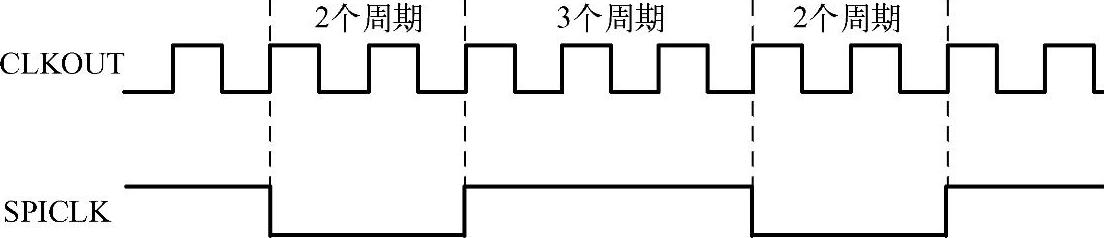

图11-6 时钟SPICLK引脚的非对称特性
