13.2.4  I2C模块启动与停止条件

当模块配置为I2C总线的主模块时，由I2C模块产生启动（START）与停止（STOP）条件（Condition），如图13-5所示。

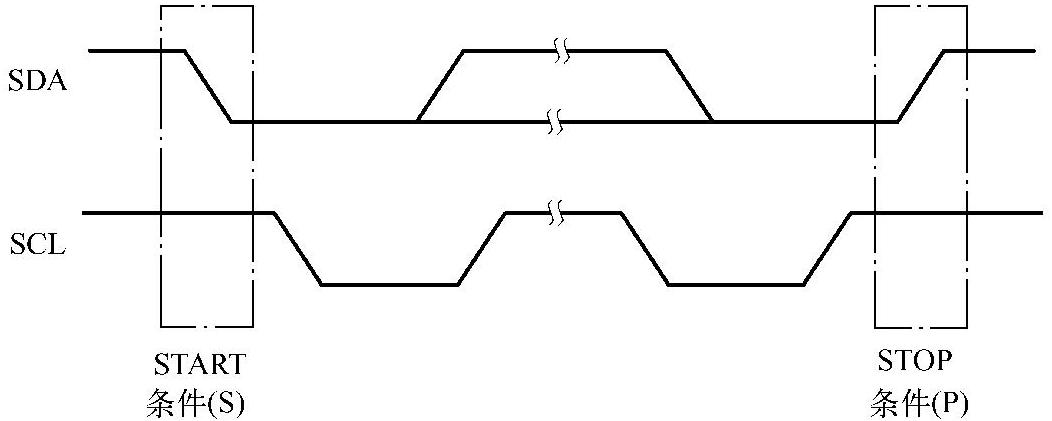

图13-5 I2C模块的START与STOP条件

START条件定义为当SCL为高电平时，SDA信号由高电平转换为低电平的过程。主模块输出START条件表示数据传输开始。

STOP条件定义为当SCL为高电平时，SDA信号由低电平转换为高电平的过程。主模块输出STOP条件表示数据传输结束。

在START条件之后，STOP条件产生之前，I2C总线处于繁忙状态，I2CSTR寄存器的总线繁忙标志位（BB）为1。在STOP条件之后和下一个START条件来临之前，I2C总线处于空闲状态，BB为0。

当发出START条件I2C模块开始数据传输时，I2CMDR中的主模式位（MST）和START条件位（STT）必须置1。当发出STOP信号I2C模块结束数据传输时，STOP条件位（STP）必须置1。当BB位和STT位都设置为l时，产生重复START操作。
