1.电源电路

28035的CPU内核与数字逻辑电源V_DD为1.8V，片内外设电源与Flash电源V_DDIO为3.3V。ADC模拟电路电源VDDA也为3.3V，有时需要独立的模拟电源。当使用内部电压调节器（VREG）时内部提供1.8V内核电源，可以采用单电源（+3.3V供电），V_DD引脚只需对地连接一个1.2μF（最小）的电容。也可以根据需要不用内部电压调节器，而外加内核与数字逻辑电源。

一般3.3V、1.8V电源可以通过对5V电源进行变换得到。常用的电源芯片见表15-1。

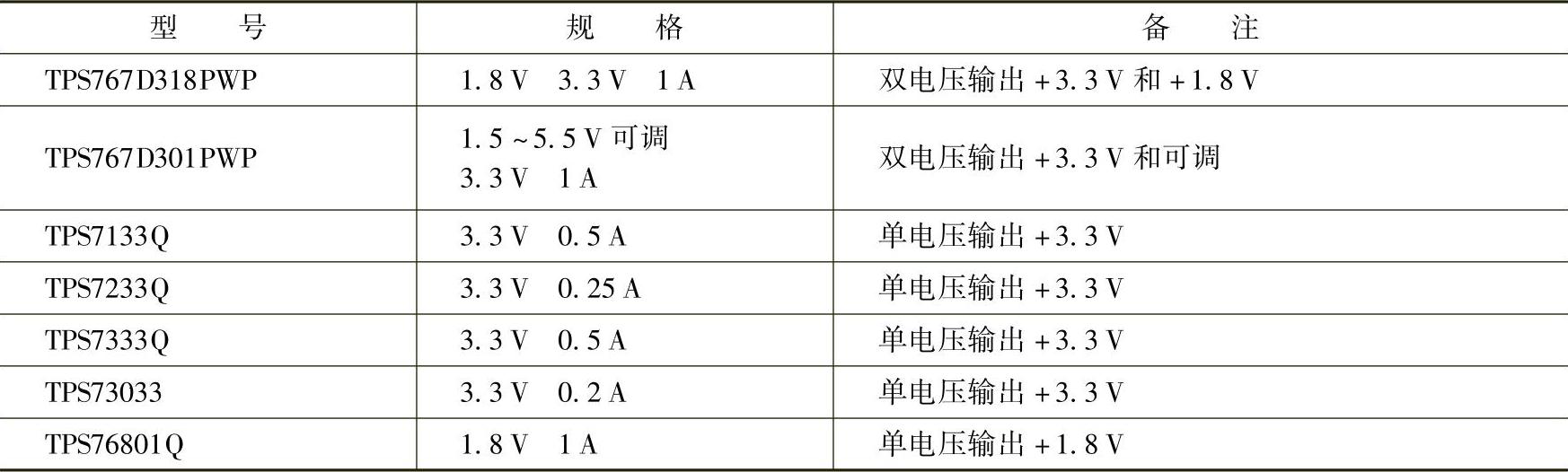

表15-1 常用的电源芯片

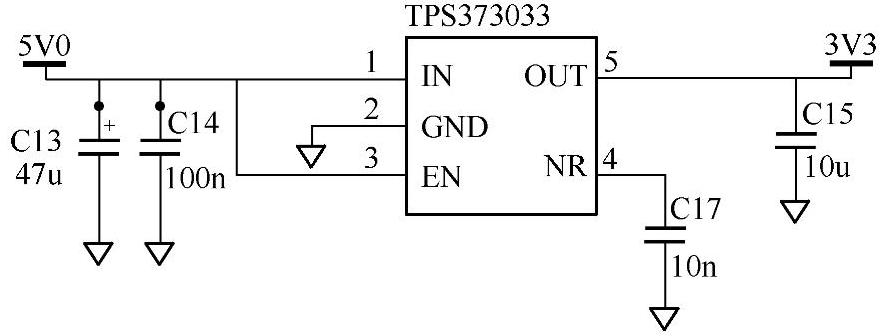

3.3V电源可以通过一个芯片TPS73033由5V电源变换得到。图15-2为一个采用TPS73033芯片的电源电路。

图15-2 采用TPS73033芯片的DSP电源电路
