3.复位电路

Piccolo系列器件内部有上电复位（POR）与掉电复位（BOR）电路。因此通常不需要外部电路提供复位脉冲。上电与掉电情况下，该引脚为低电平。如果需要的话，外部电路驱动可以使器件复位。由于内部有复位电路，所以直接在复位引脚接一个2.2kΩ的上拉电阻即可。通常的外部复位电路设计有RC电路法和专用芯片法。图15-4所示为RC复位电路，图中的74LVT14非门起到抗干扰的作用。

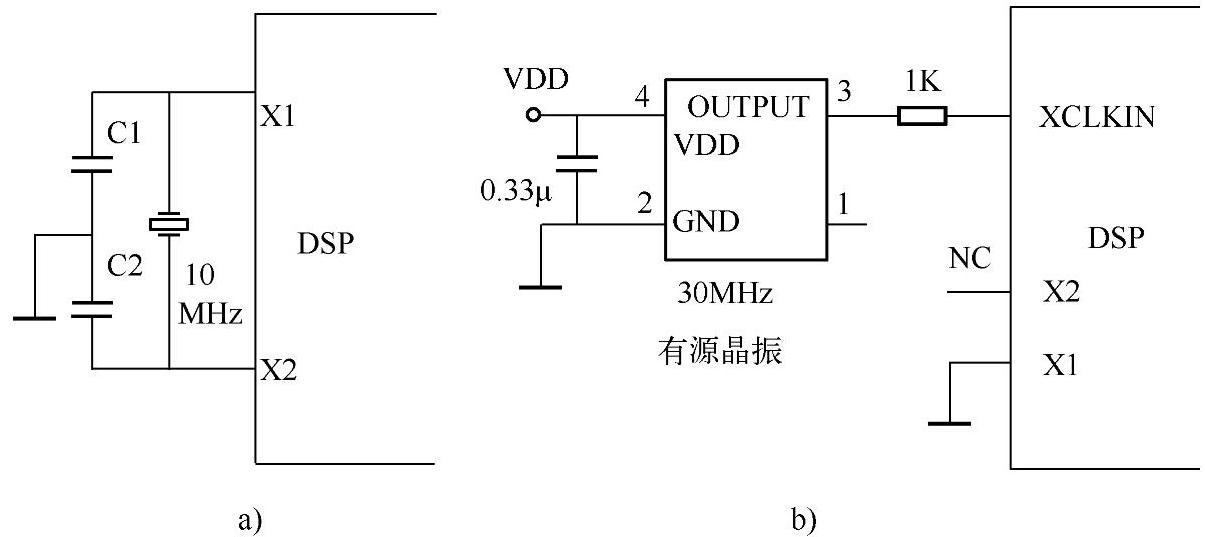

图15-3 28035时钟电路

图15-4 RC复位电路

还可以采用专用芯片如MAX811设计复位电路。另外有的电源芯片也具有复位输出引脚，可直接用于28035复位。
