2.3.2  如何解析两层土壤视在电阻率

2.3.2 如何解析两层土壤视在电阻率

显然，分析两层土壤模型的计算量相当大，除非借助软件程序，否则，工作量将是不可想象的。

就目前而言，国内各大电力、水利勘测等设计院大多放弃了两层土壤视在电阻率的细致分析工作，一般都是凭着经验、感觉大致评估，往往会出现较大的误差。只有极少数单位可借助先进的软件程序进行准确分析，这样的软件包通常需花费数万元购进。而作者提供下载的Excel计算表格（“视电阻率分析”）也能帮助大家实现同样功能（参看本书第7章）。

IEEE Std 80—2000提供的视在电阻率数据，见表2-1。

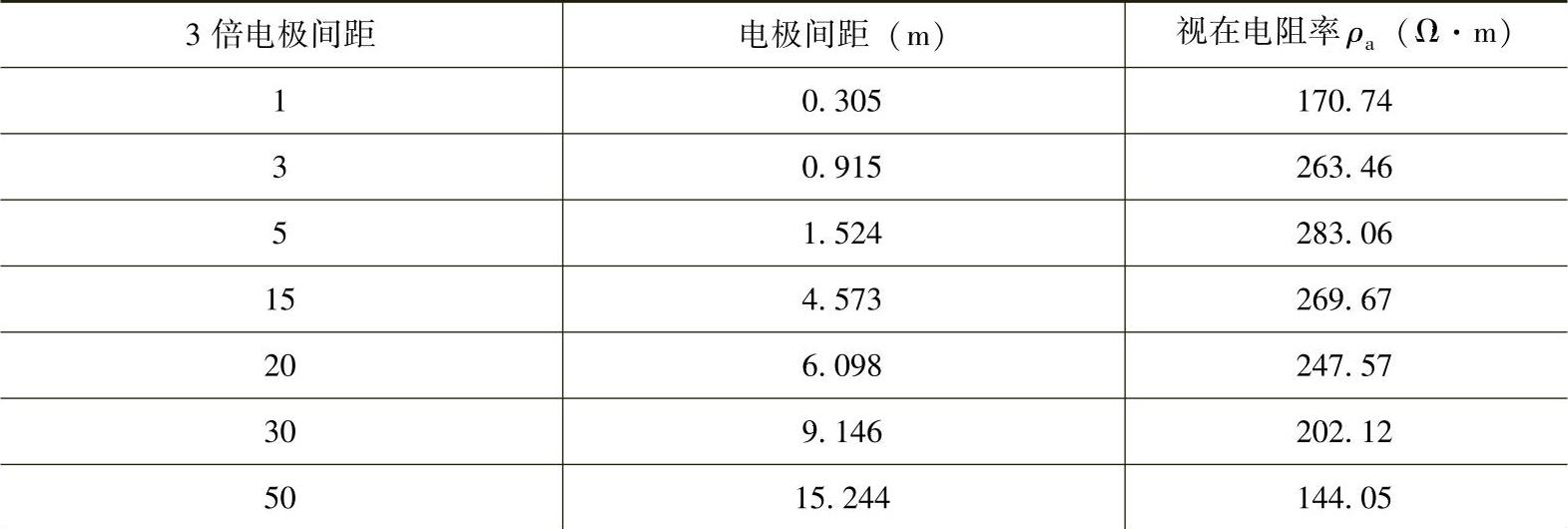

表2-1 IEEE Std 80—2000提供的视在电阻率数据

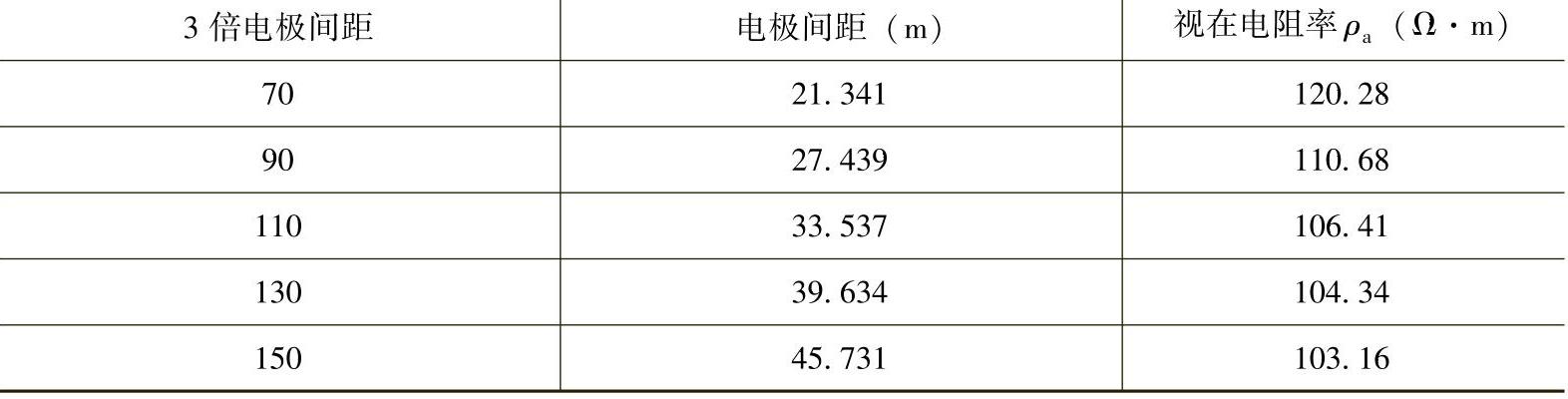

（续）

将上述数据输入Excel计算表格，调整s、ρ₁、ρ₂，使模拟视在电阻率曲线图最大限度地逼近实测视在电阻率曲线图，如图2-6所示。

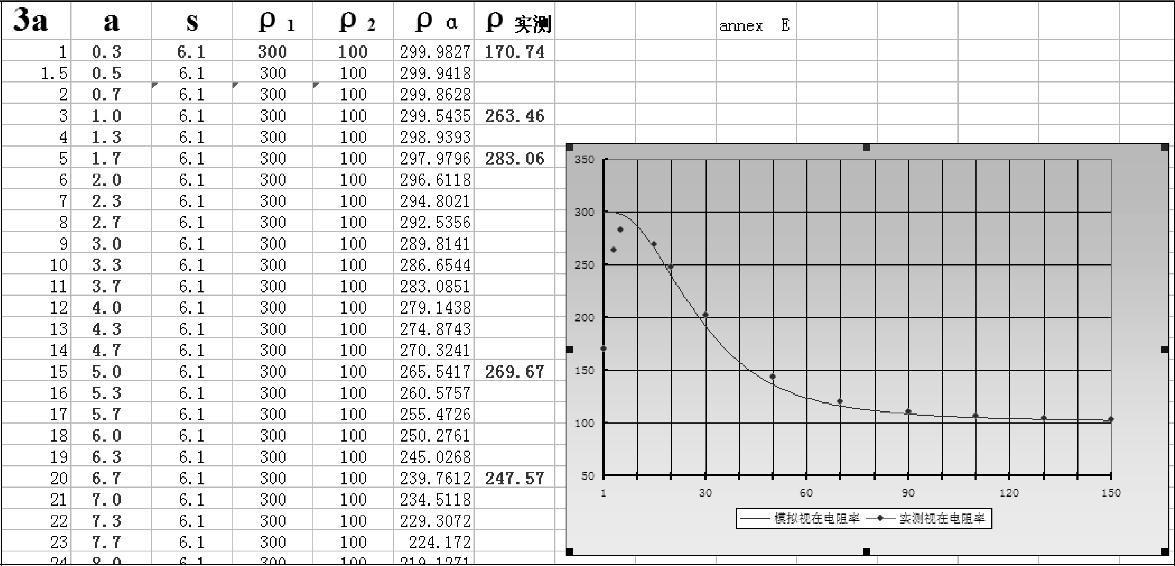

图2-6 Excel计算表格计算模拟视在电阻率

当s=6.1、ρ₁=300、ρ₂=100时，理想的模拟视在电阻率与实测视在电阻率基本吻合。因此，我们可认为该土壤表层电阻率300Ω·m，厚度6.1m，下层电阻率100Ω·m。这与IEEE Std 80—2000中所提供的最终结果一致。
