3.5.2 复合地网接地电阻值的计算

水平地网（网状水平接地极）的接地电阻R₁，垂直接地极接地电阻为R₂，水平地网和垂直接地极之间互接地电阻R_m。总的系统电阻R_g为

式中 R₁——水平地网的接地电阻（Ω）；

R₂——所有垂直接地极的接地电阻（Ω）；

R_m——水平地网和垂直接地极之间互接地电阻（Ω）。

水平地网接地电阻为

式中 ρ——土壤电阻率（Ω·m）；

L_c——所有连接的水平接地极的总长度（m）；

a′——对于埋深为h的导体值为，或等于大地表面导体的半径a（m）；

a——导体的半径（m）；

S——导体覆盖的面积（m²）；

k₁，k₂——系数，见图3-4和图3-5。

所有垂直接地极的接地电阻为

式中 L_R——每根垂直接地极的长度（m）；

b——垂直接地极的半径（m）；

n_R——在面积为S上所布置的垂直接地极的数量。

水平地网和垂直接地极之间互接地电阻为

水平地网和垂直接地极结合而成的接地电阻低于单独部分的接地电阻，但仍然高于它们并联的接地电阻值。

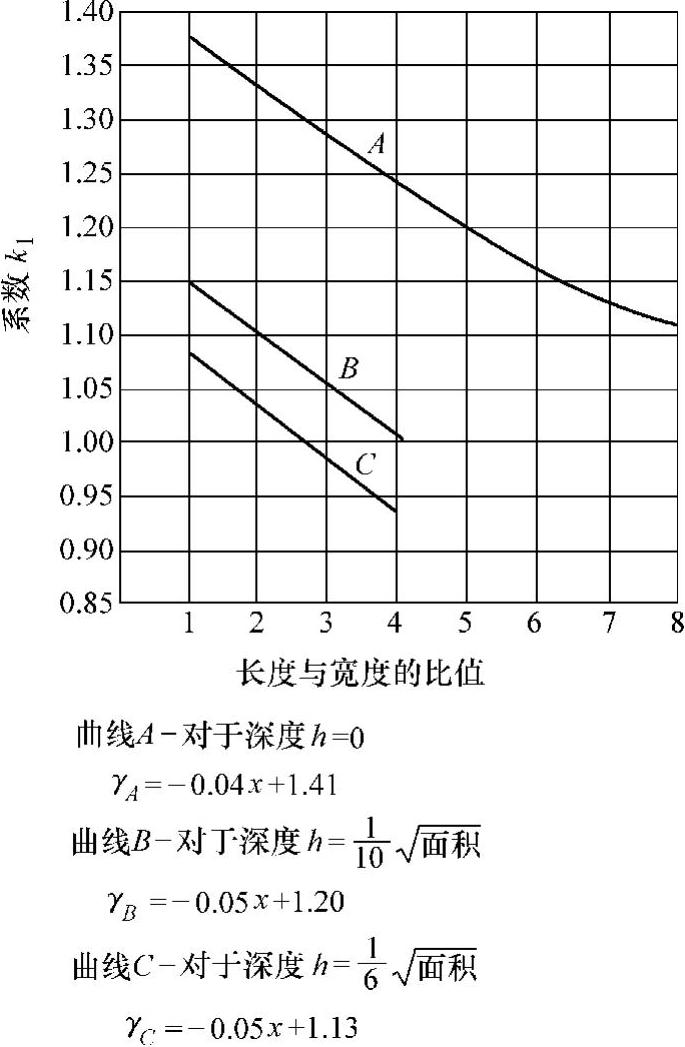

图3-4 系数k₁

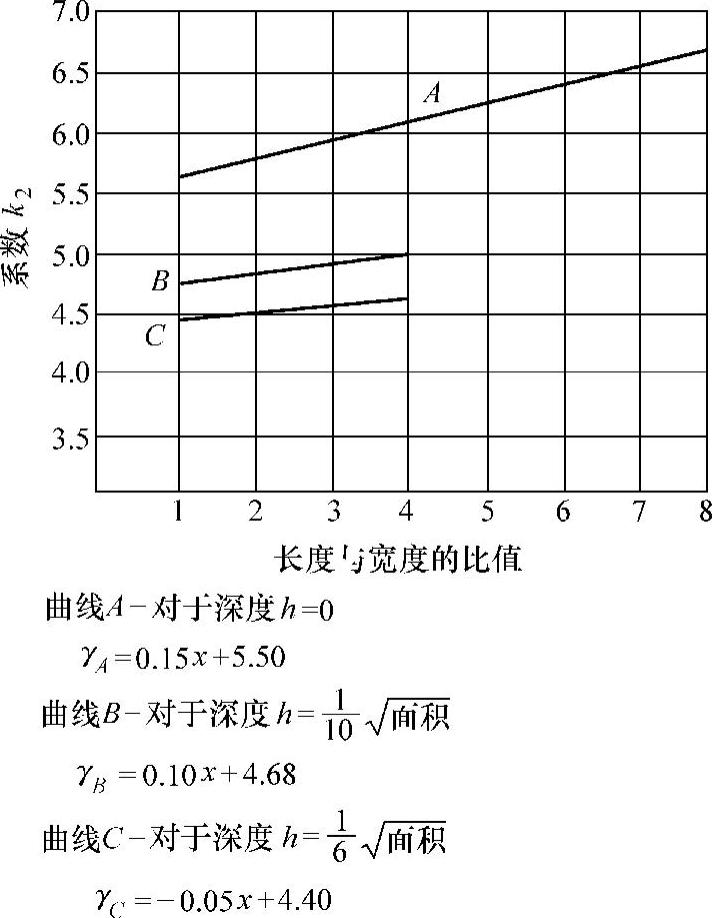

图3-5 系数k₂
