Q5轿车3.2LFSI发动机正时校准步骤

2025年09月26日
版权
二、Q5轿车3.2L FSI发动机正时校准步骤

校准操作步骤见表1-3。

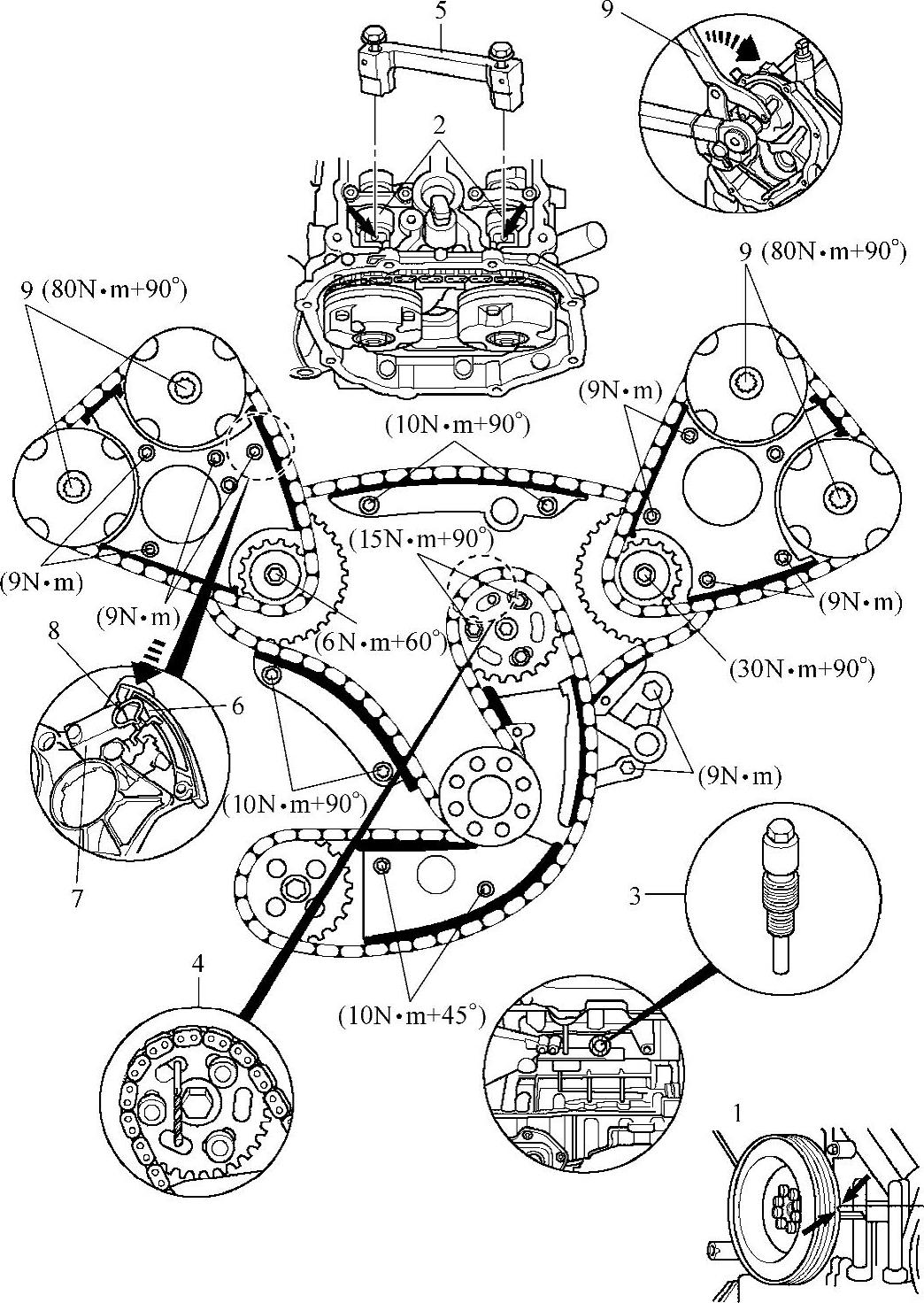

图1-19 Q5轿车3.2L FSI发动机正时链条部件识别

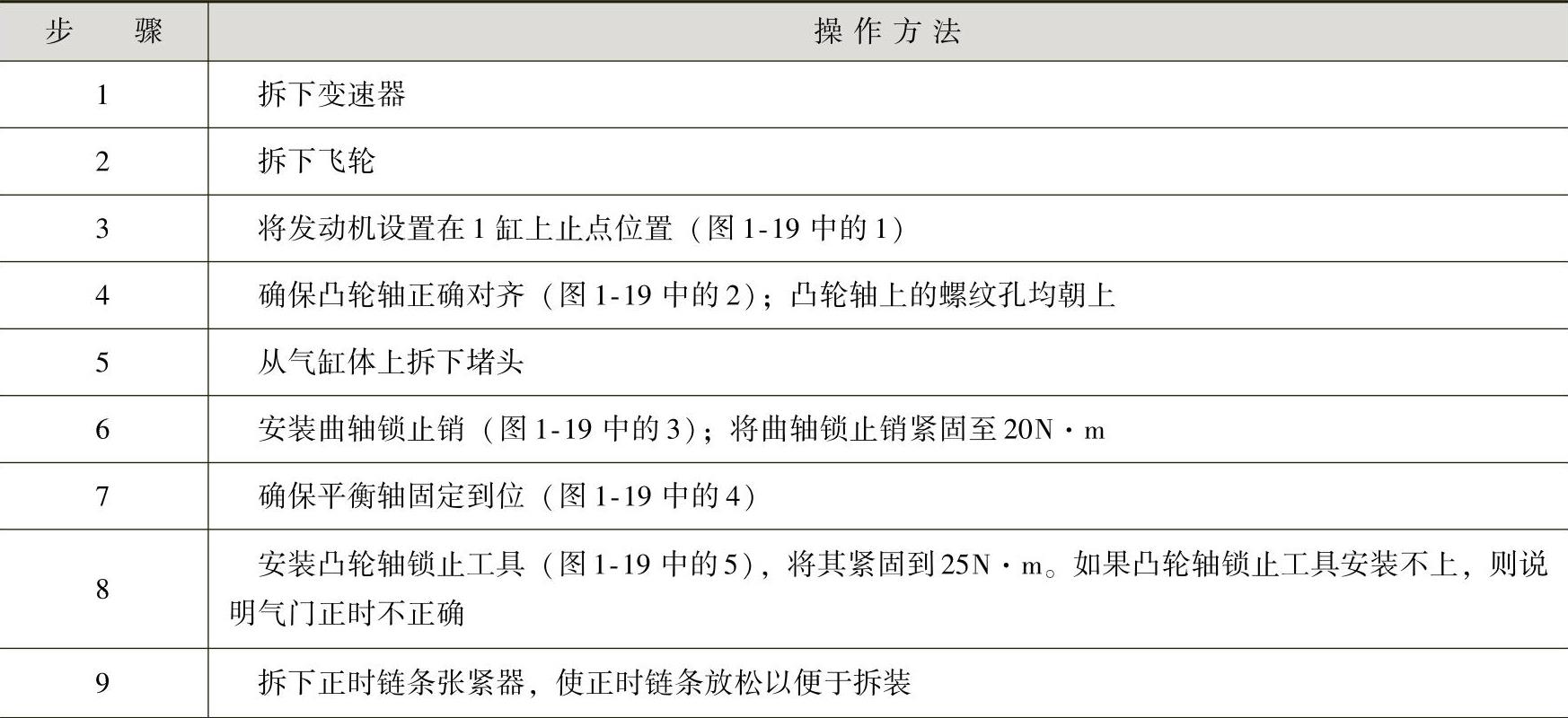

表1-3 Q5轿车3.2LFSI发动机正时校准步骤

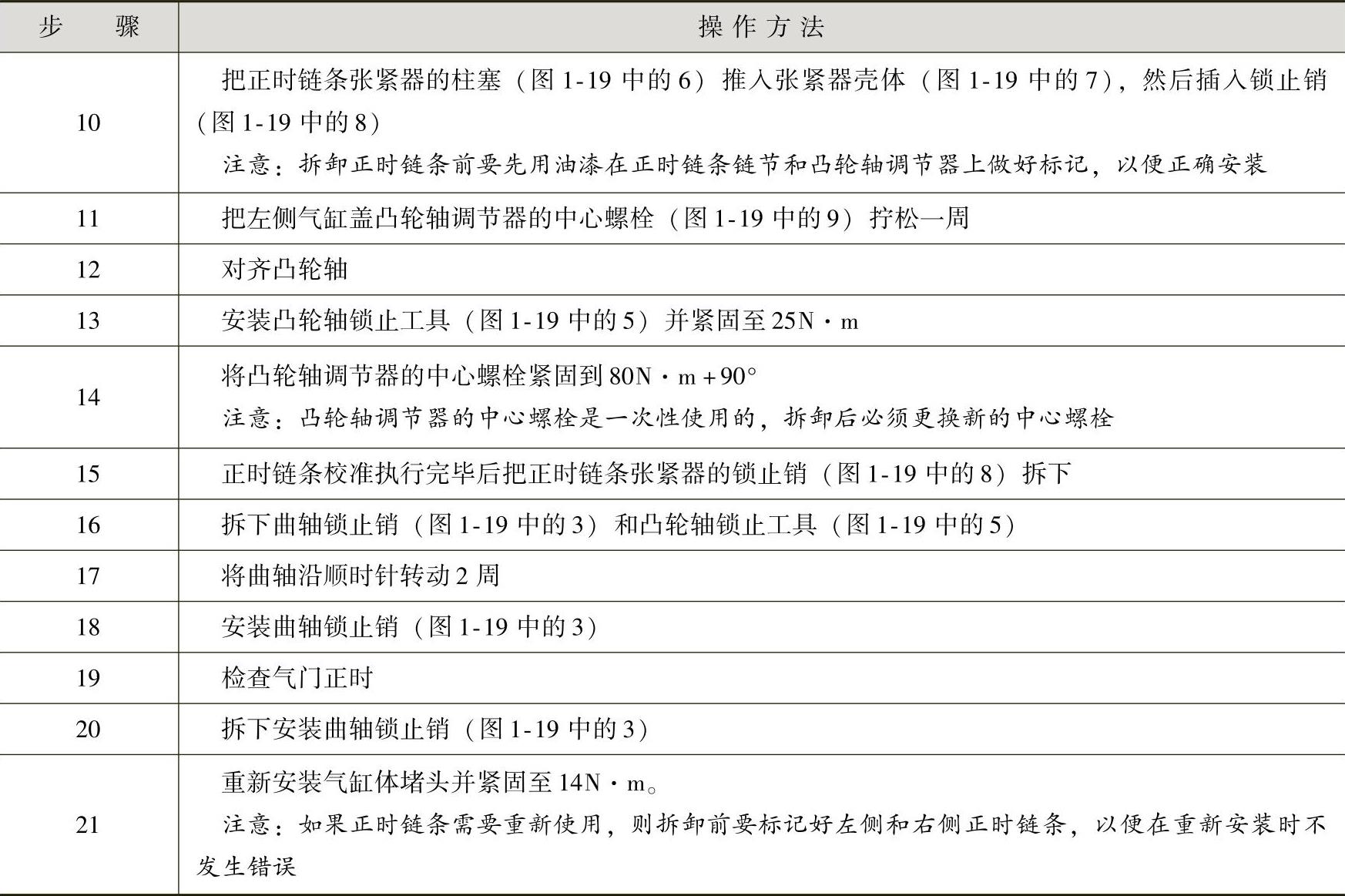

（续）
