A3轿车1.4LTFSI发动机正时链条校准步骤

2025年09月26日
版权
二、A3轿车1.4L TFSI发动机正时链条校准步骤

校准操作步骤见表1-4。

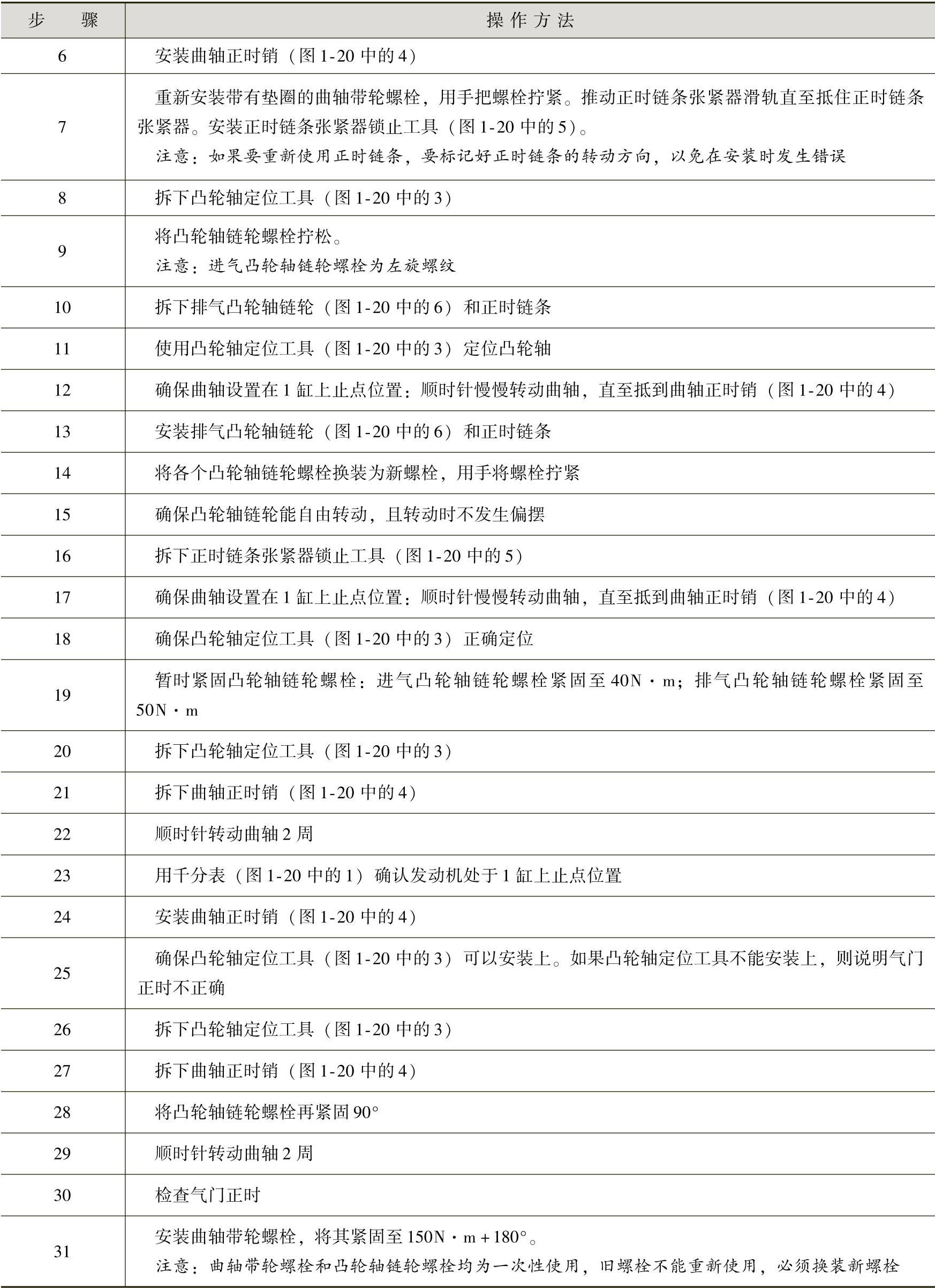

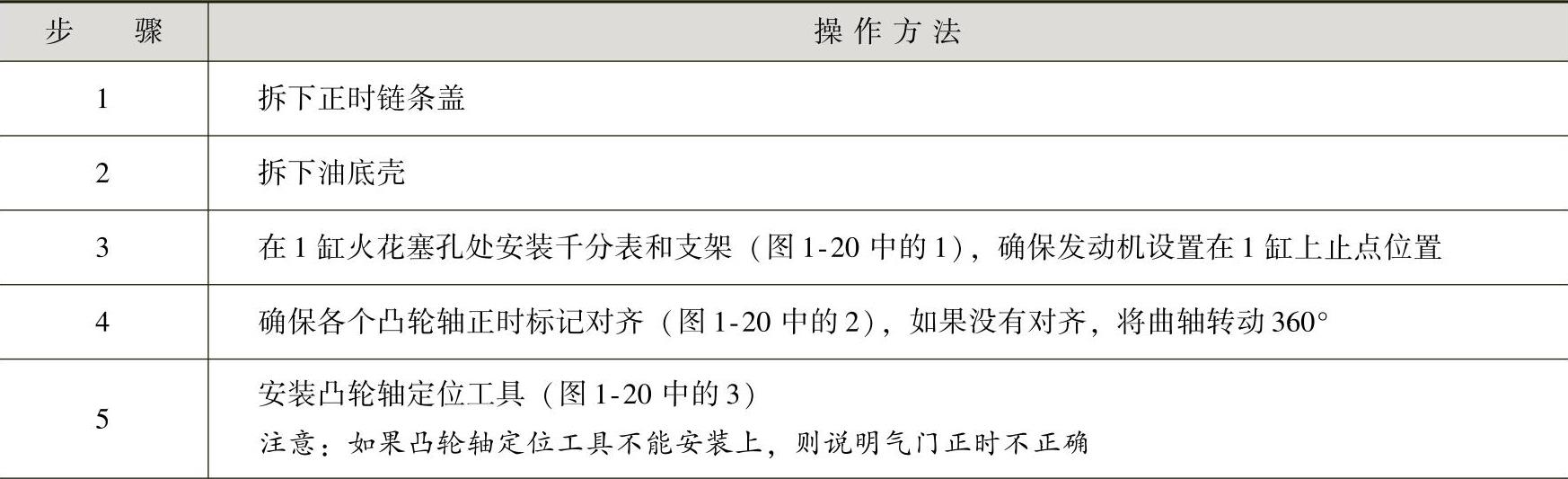

表1-4 A3轿车1.4LTFSI发动机正时链条校准步骤


（续）

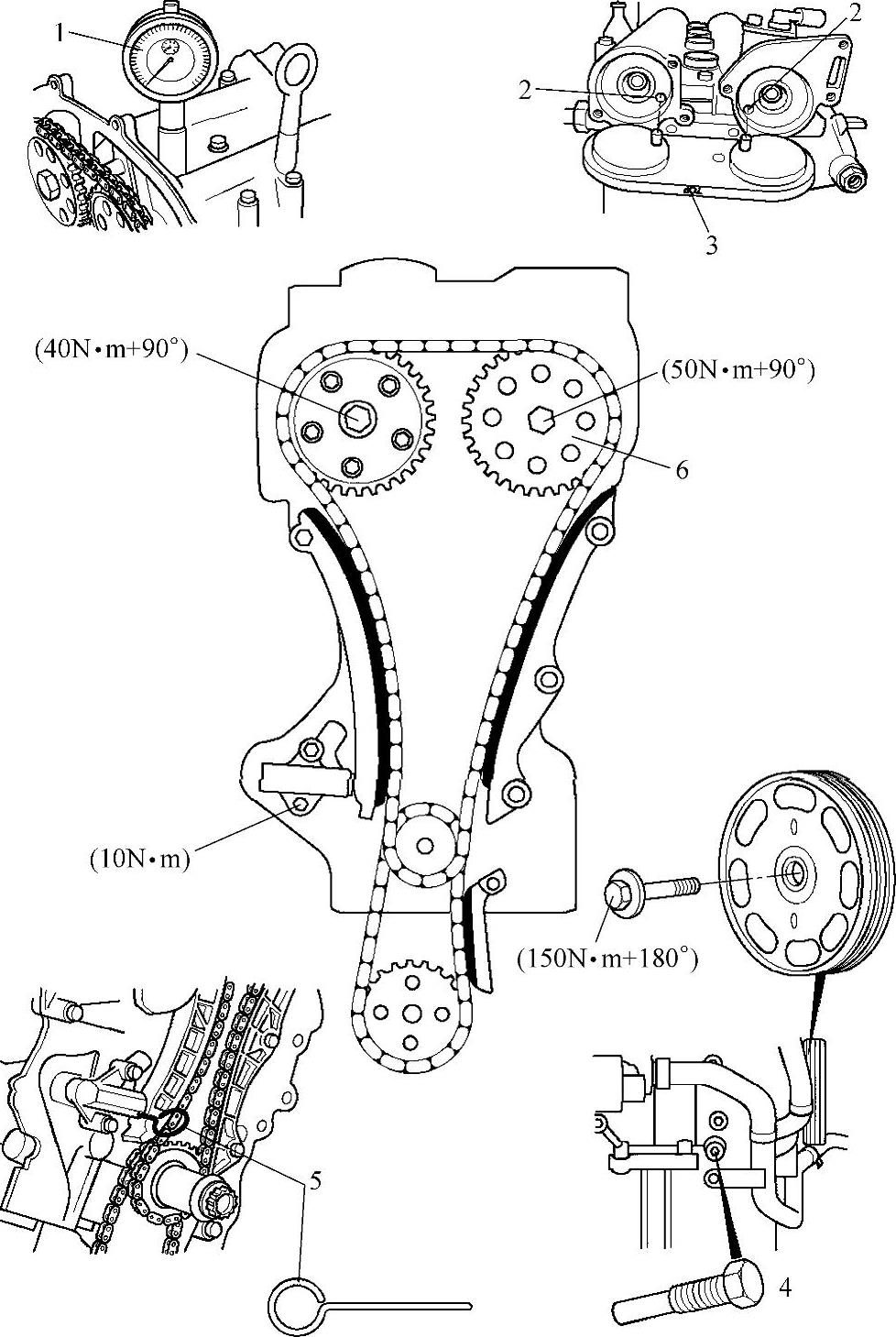

图1-20 A3轿车1.4L TFSI发动机正时链条部件识别
