TOUAREG（途锐）轿车3.2LAZZ发动机正时链条校准

1.TOUAREG（途锐）轿车3.2LAZZ发动机正时链条部件识别

TOUAREG（途锐）轿车3.2L AZZ发动机正时链条部件识别见图2-19。

2.TOUAREG（途锐）轿车3.2LAZZ发动机正时链条校准操作步骤

TOUAREG（途锐）轿车3.2L AZZ发动机正时链条校准操作步骤见表2-6。

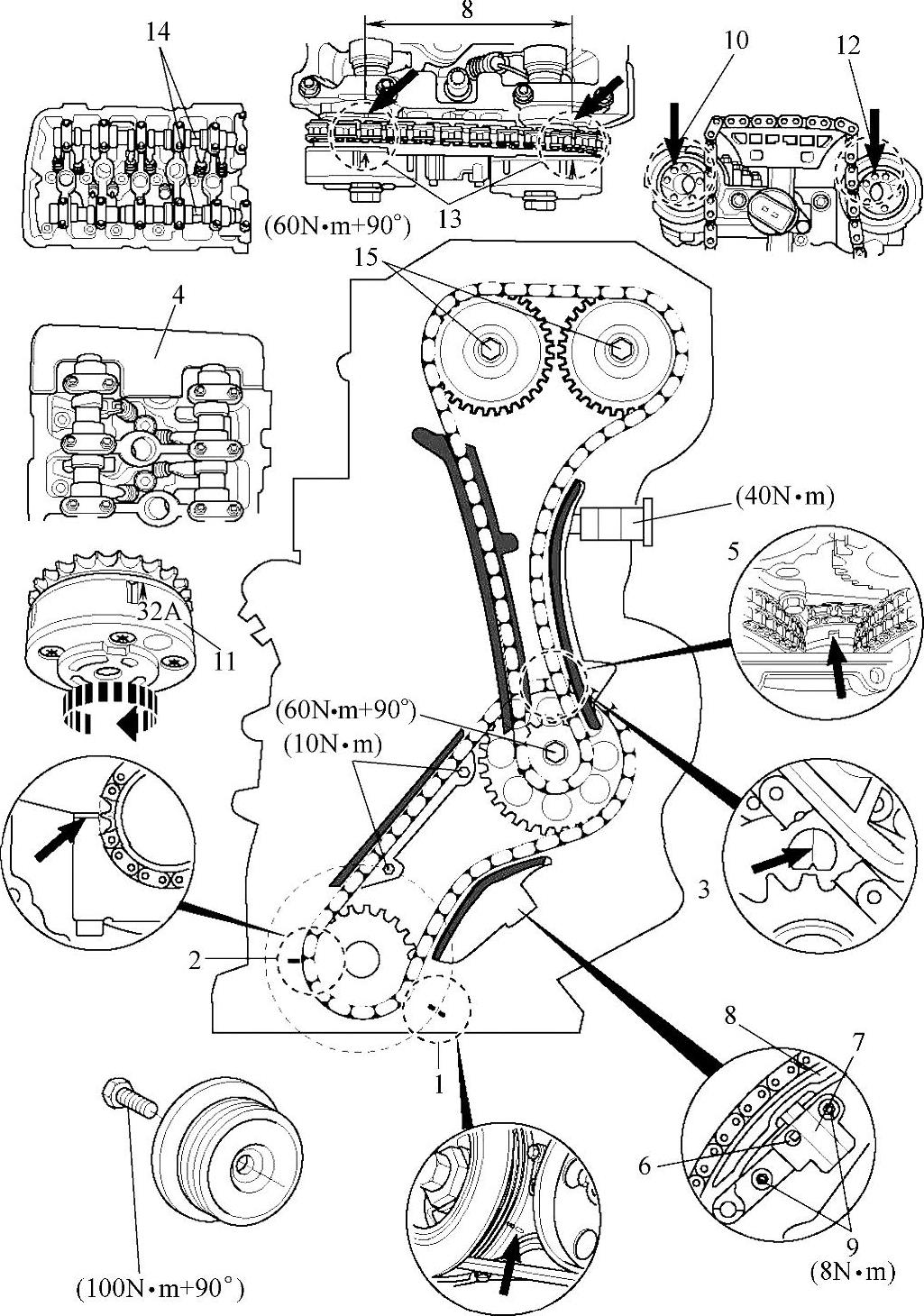

图2-19 TOUAREG（途锐）轿车3.2L AZZ发动机正时链条部件识别

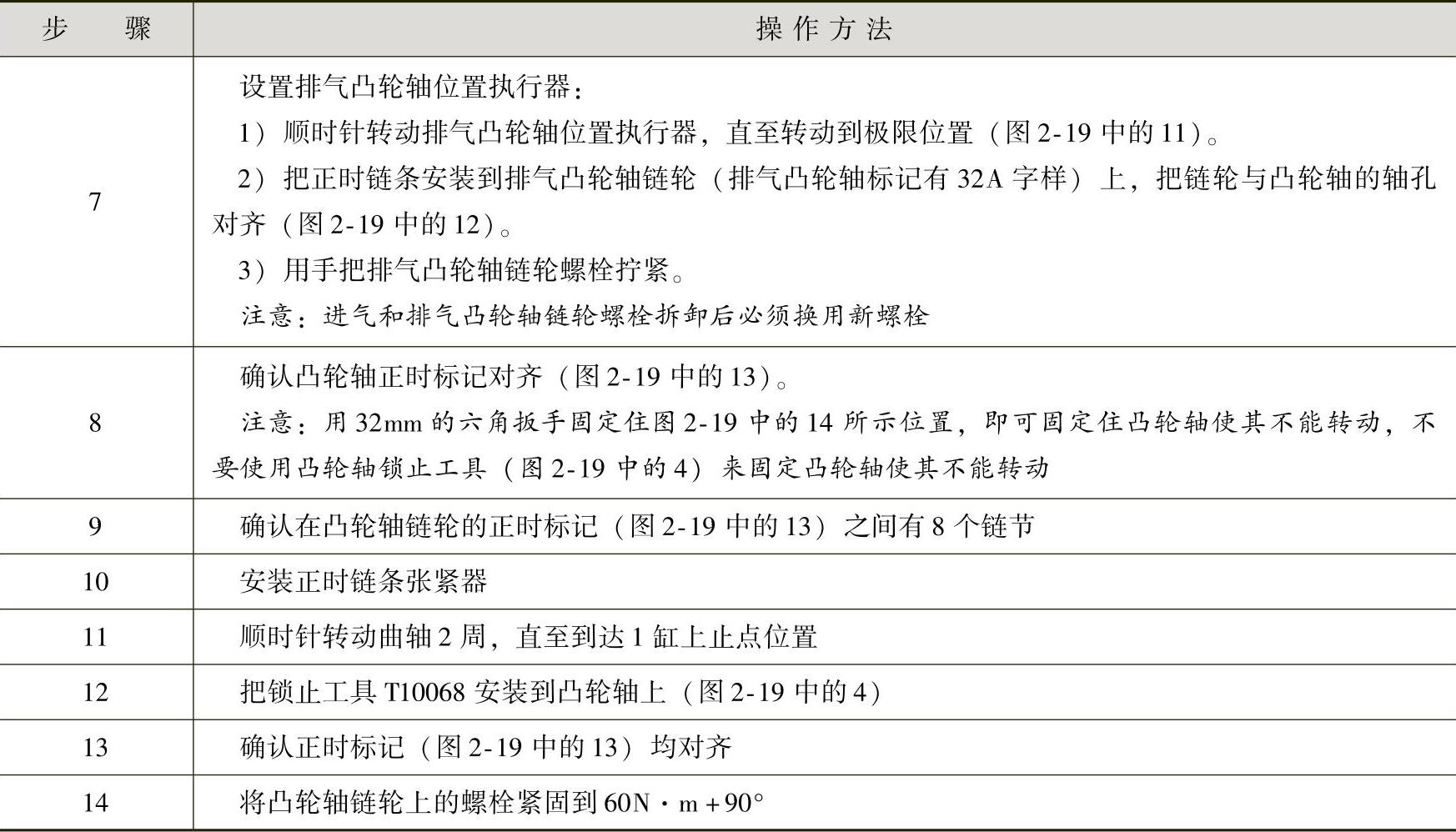

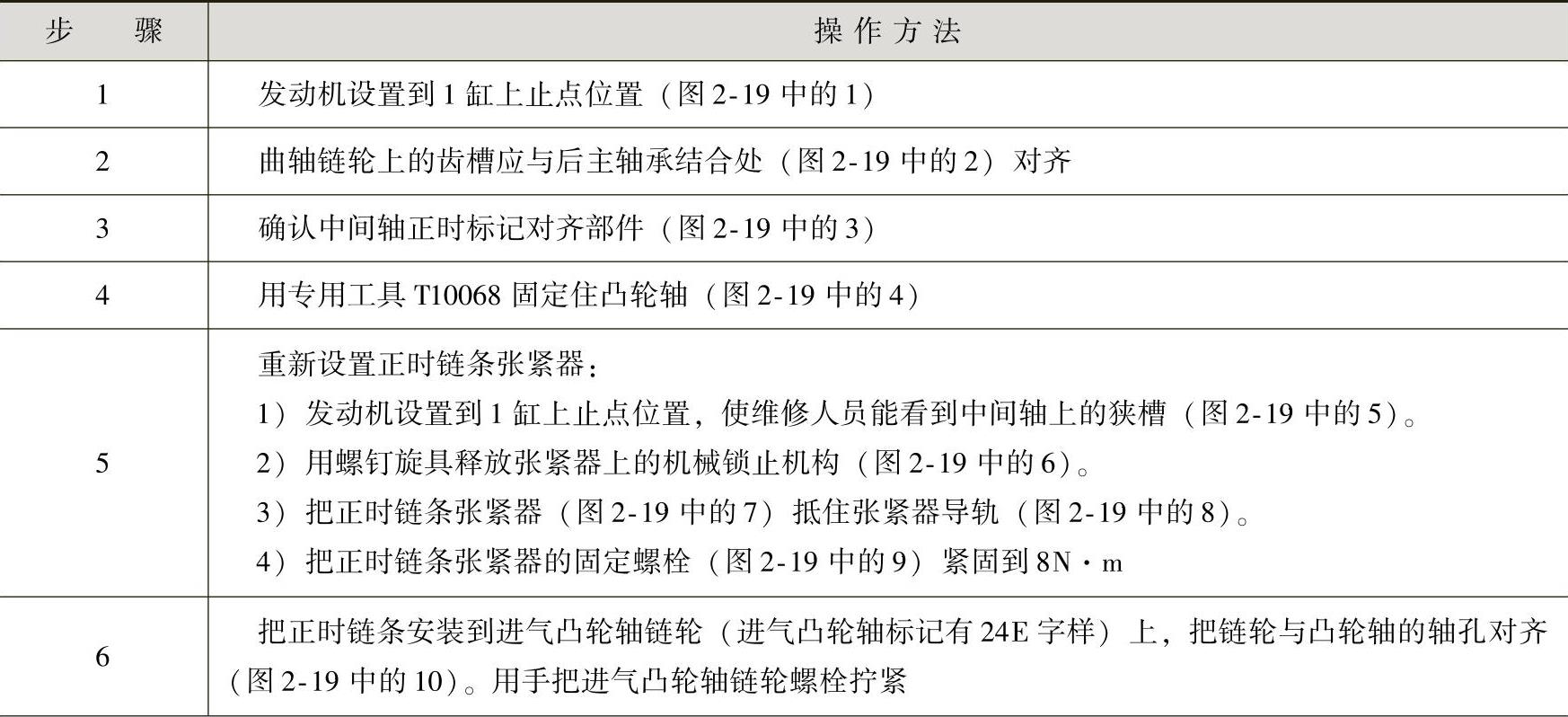

表2-6 TOUAREG（途锐）轿车3.2LAZZ发动机正时链条校准操作步骤

（续）
