TOUAREG（途锐）轿车6.0LBJN发动机正时链条校准

2025年09月26日
版权
二、TOUAREG（途锐） 轿车6.0L BJN发动机正时链条校准

1.TOUAREG（途锐）轿车6.0LBJN发动机正时链条部件识别

TOUAREG（途锐）轿车6.0L BJN发动机正时链条部件识别参见图2-20。

2.TOUAREG（途锐）轿车6.0LBJN发动机正时链条校准操作步骤

TOUAREG（途锐）轿车6.0L BJN发动机正时链条校准操作步骤参见表2-7。

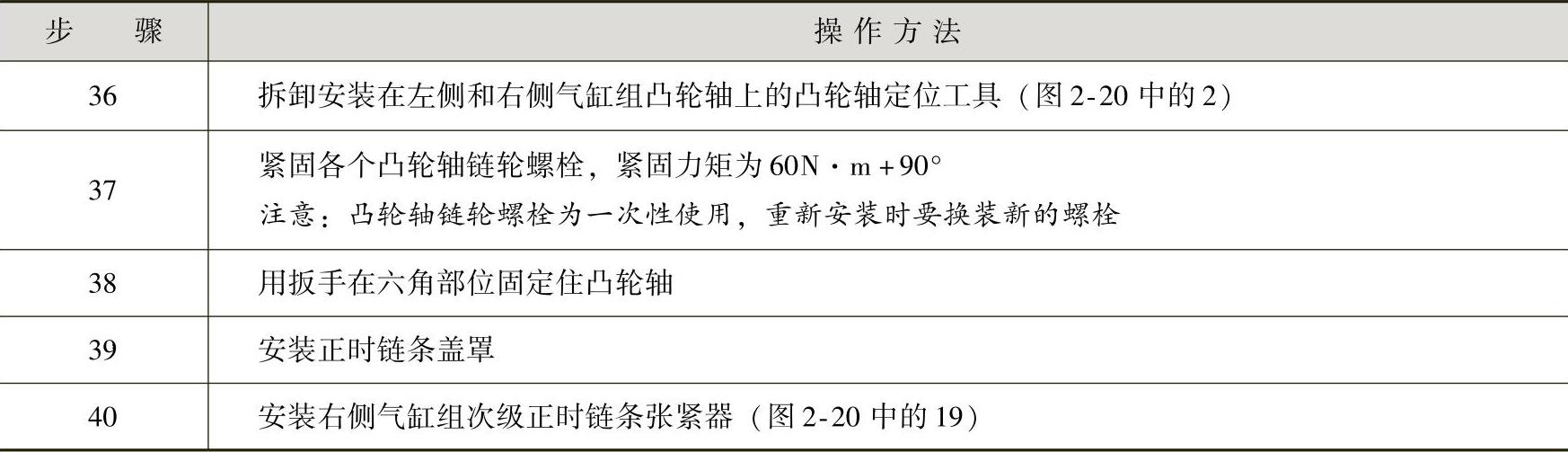

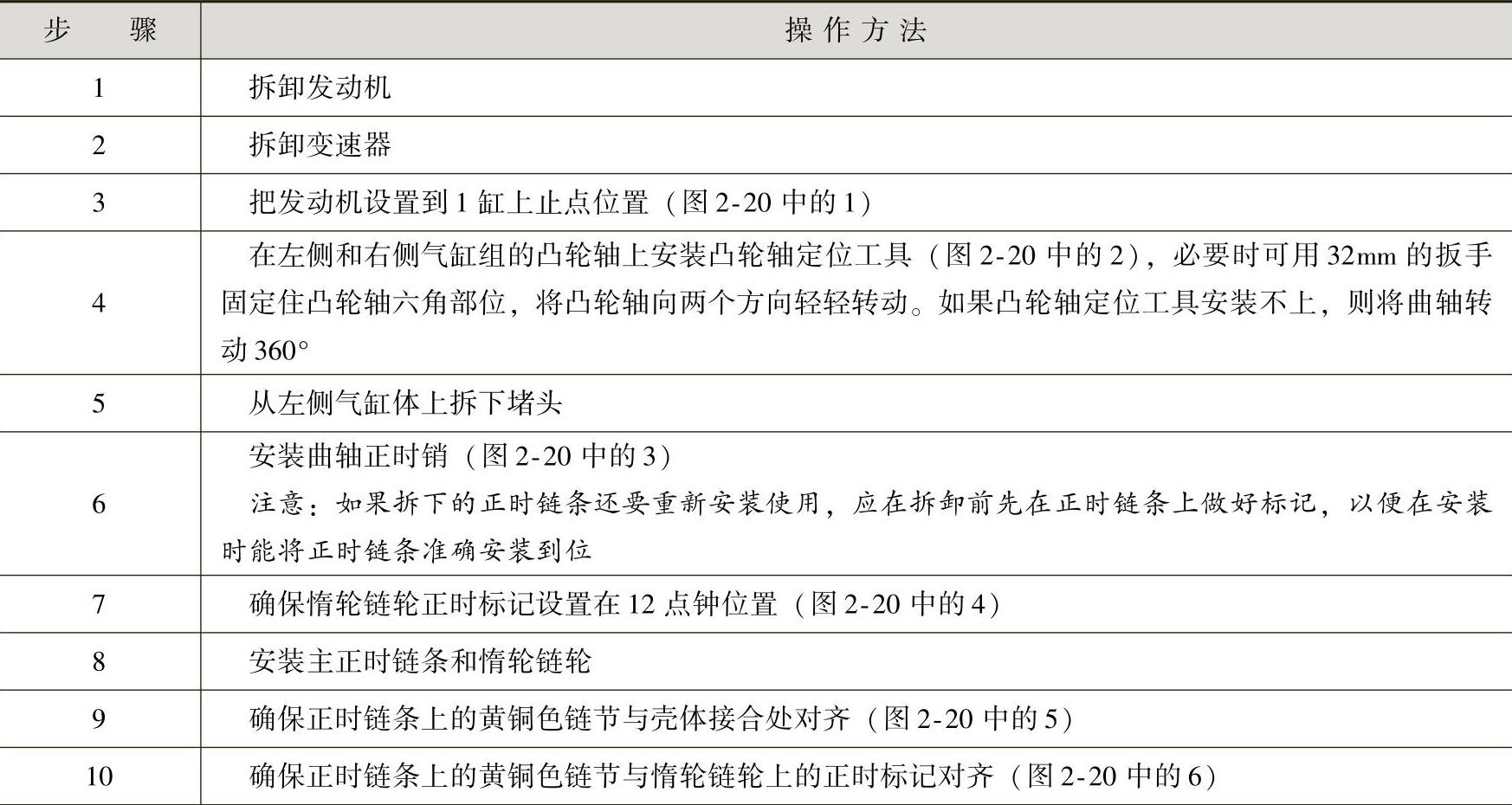

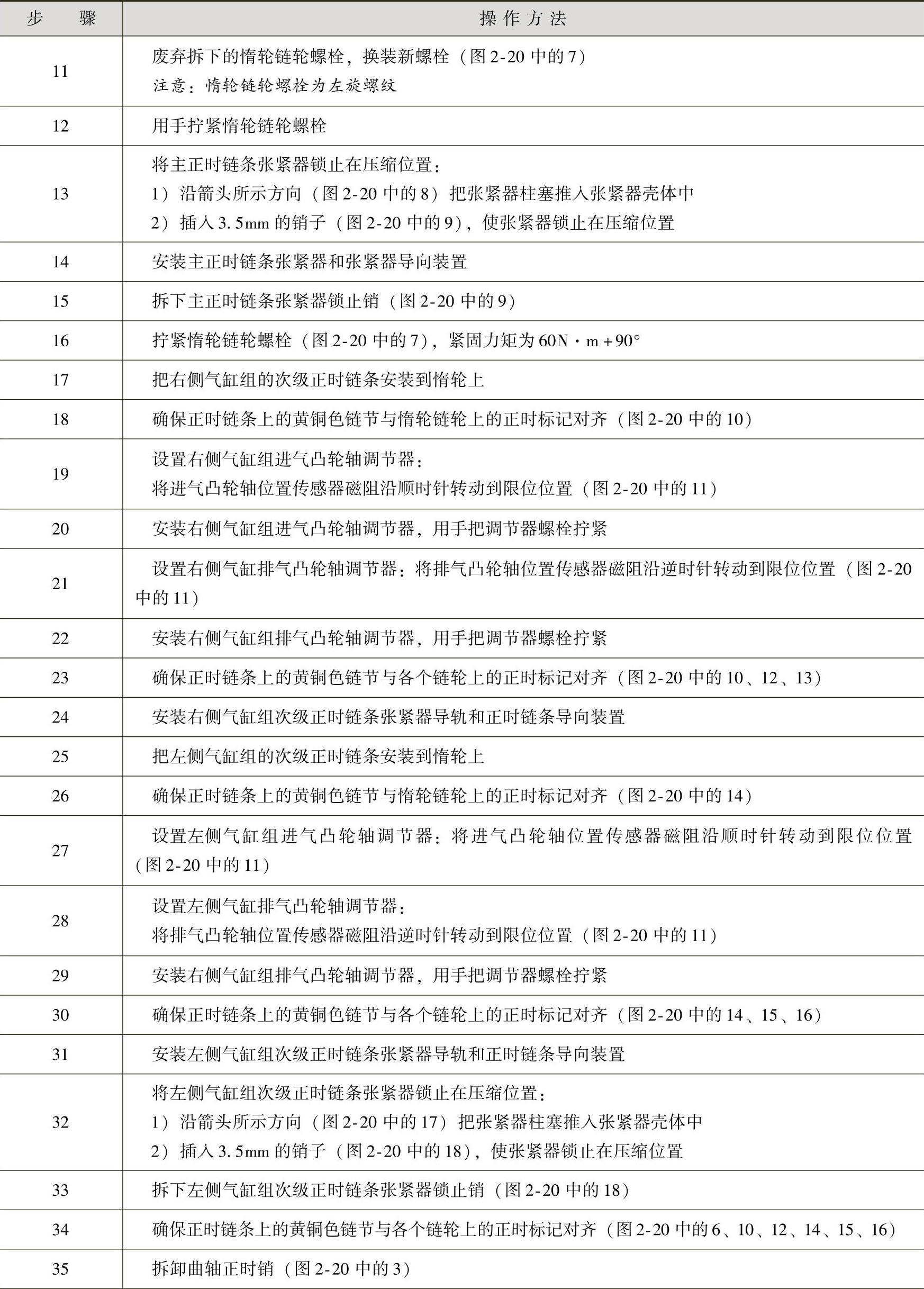

表2-7 TOUAREG（途锐）轿车6.0LBJN发动机正时链条校准操作步骤


（续）


（续）



图2-20 TOUAREG（途锐）轿车6.0L BJN发动机正时链条部件识别
