GL320CDI轿车3.0L发动机正时校准

1.GL320CDI轿车3.0L发动机正时链条部件识别

GL320 CDI轿车3.0L发动机正时链条部件识别见图5-14。

2.GL320CDI轿车3.0L发动机正时校准

GL320 CDI轿车3.0L发动机正时校准操作步骤见表5-14。

注意：更换正时链条时，不必拆卸发动机。使用专用工具可以把新的正时链条连接到旧正时链条上，然后绕过链轮接好。

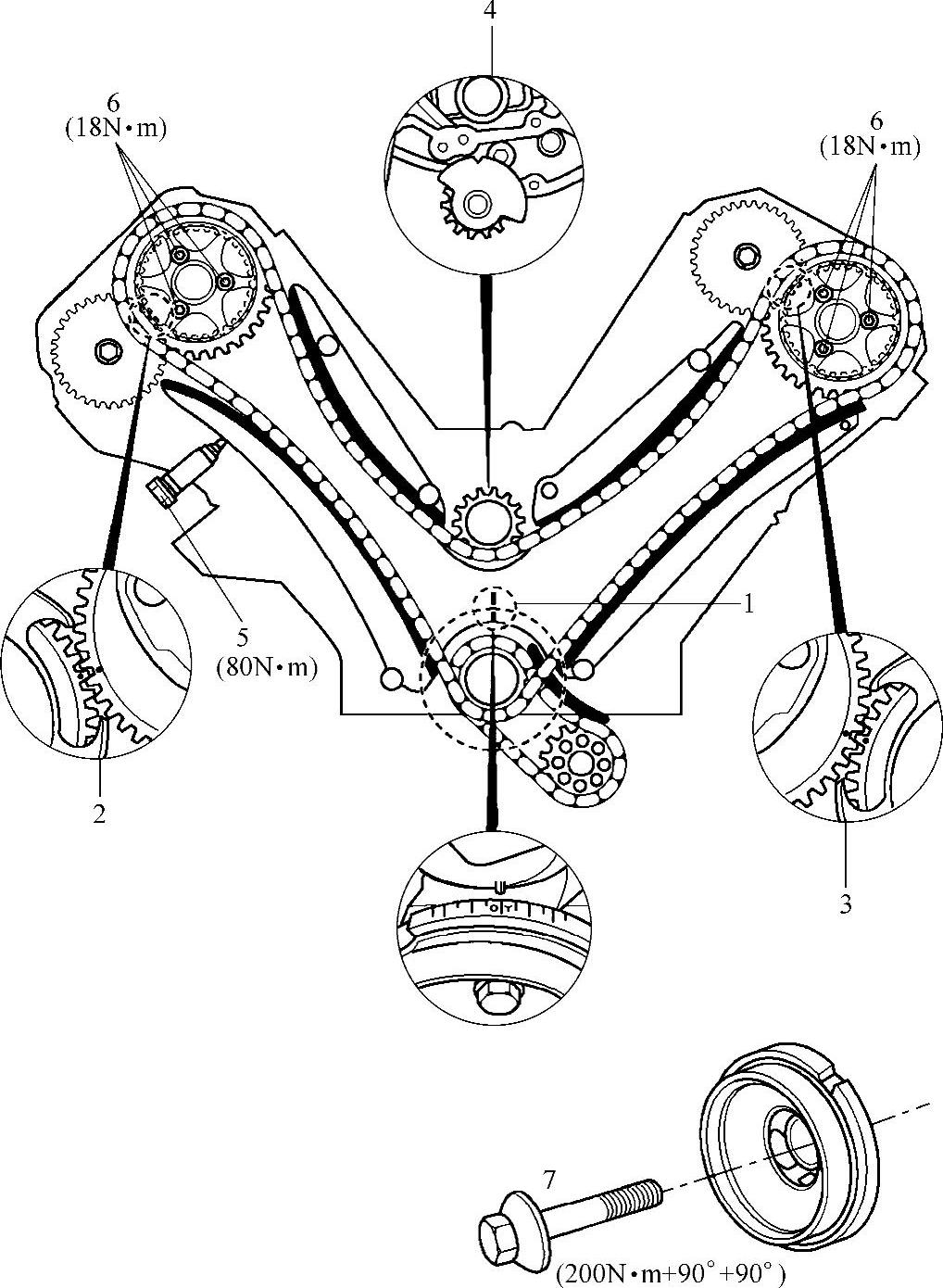

图5-14 GL320 CDI轿车3.0L发动机正时链条部件识别

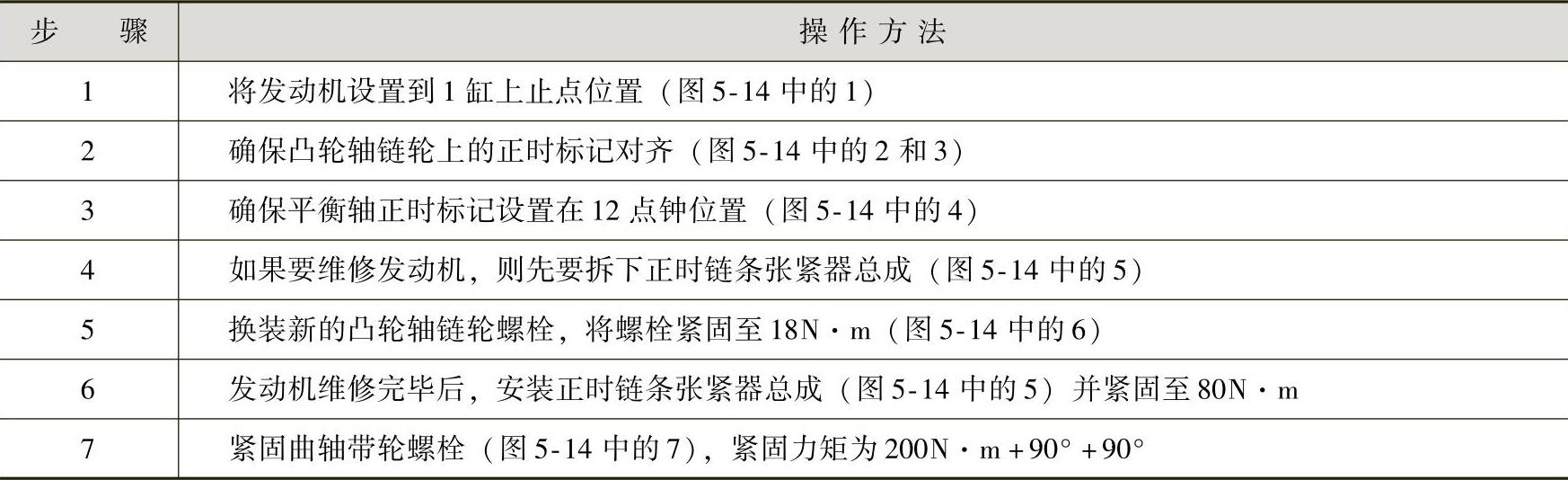

表5-14 GL320CDI轿车3.0L发动机正时校准操作步骤
