GL420CDI轿车4.0L发动机正时校准

1.GL420CDI轿车4.0L发动机正时链条部件识别

GL420 CDI轿车4.0L发动机正时链条部件识别见图5-15。

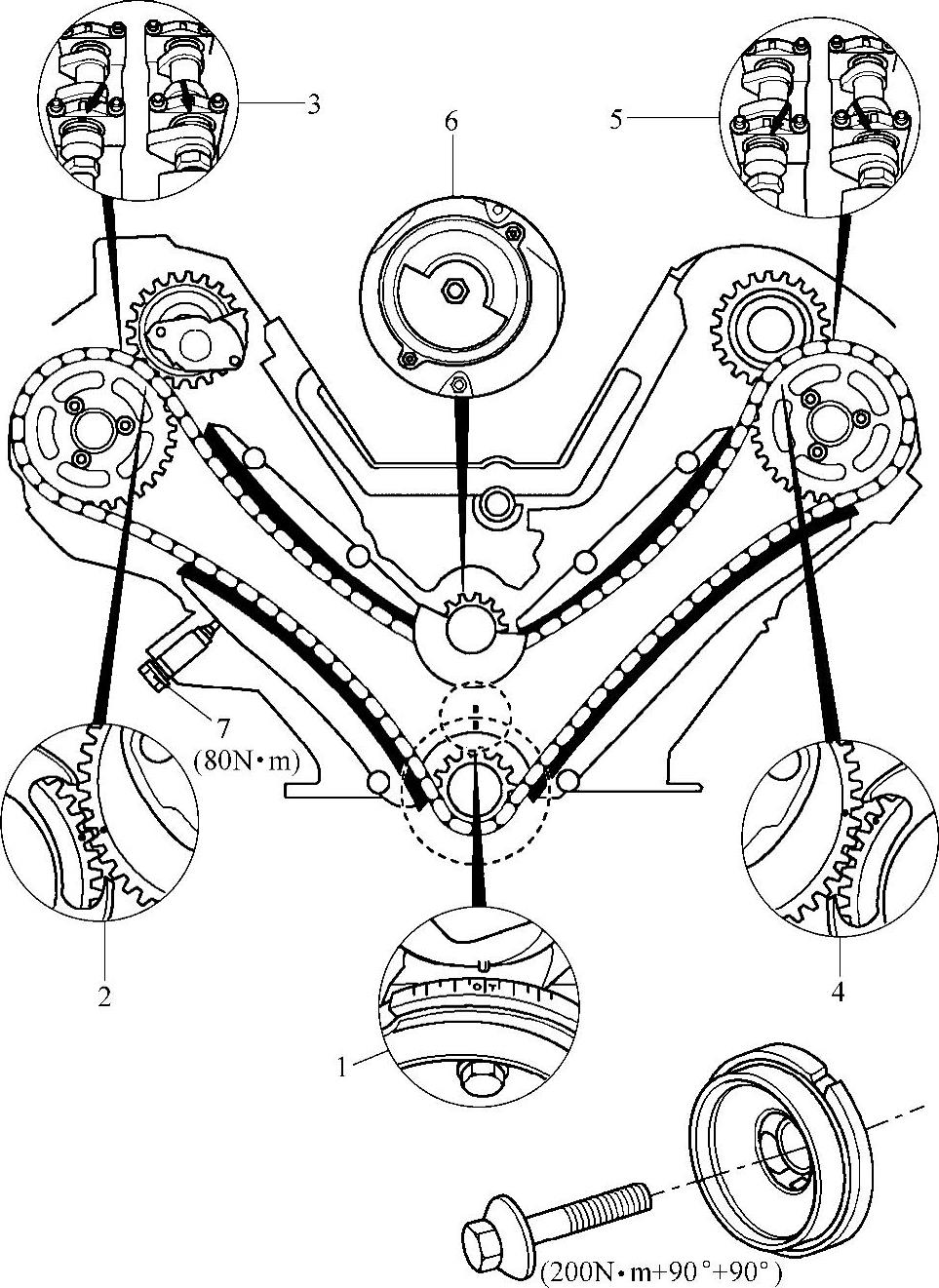

图5-15 GL420 CDI轿车4.0L发动机正时链条部件识别

2.GL420CDI轿车4.0L发动机正时校准

GL420 CDI轿车4.0L发动机正时校准操作步骤见表5-15。

注意：更换正时链条时，不必拆卸发动机。使用专用工具可以把新的正时链条连接到旧正时链条上，然后绕过链轮接好。

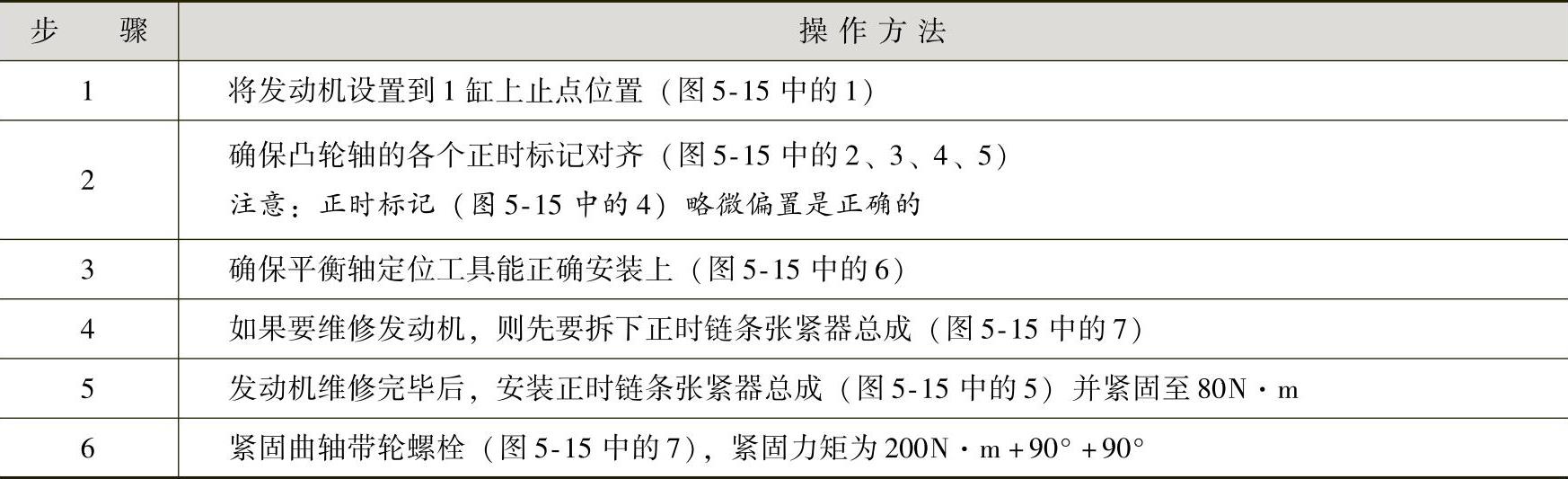

表5-15 GL420CDI轿车4.0L发动机正时校准操作步骤
