9-3轿车2.0T发动机正时链条拆卸步骤
1）拆下发动机上盖。
2）断开质量空气流量传感器插接器，从空气滤清器壳体罩上断开进气管。拆下空气滤清器壳体罩和空气滤清器。
3）断开进气管，拆下空气滤清器壳体。断开空调压力传感器插接器。
步骤1）～3）操作示意图见图7-1。
4）从固定卡扣上松开燃油管路，将螺栓从连接凸轮轴盖的支架上拆下，如图7-2所示。

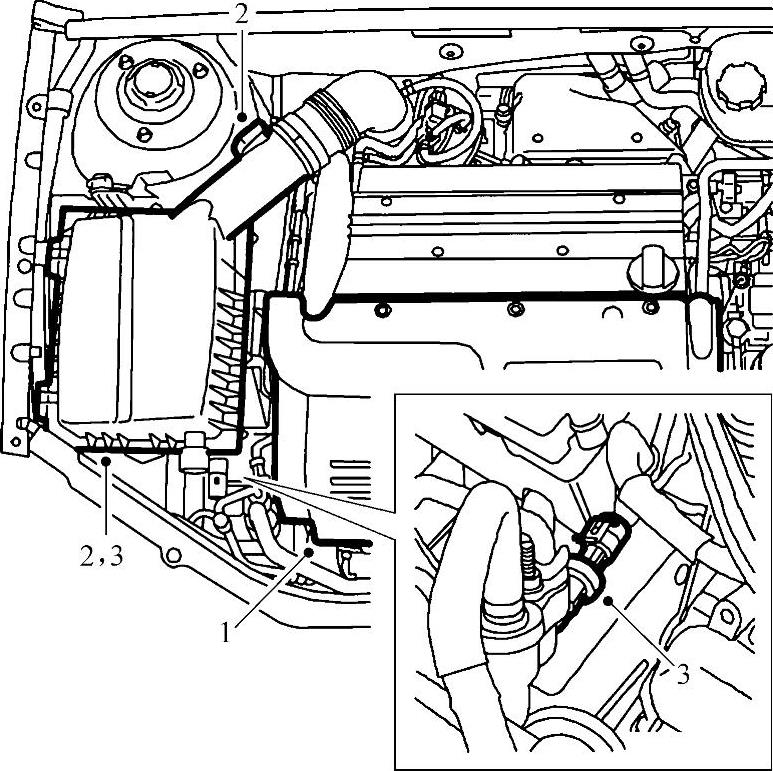

图7-1 步骤1）～3）操作示意图

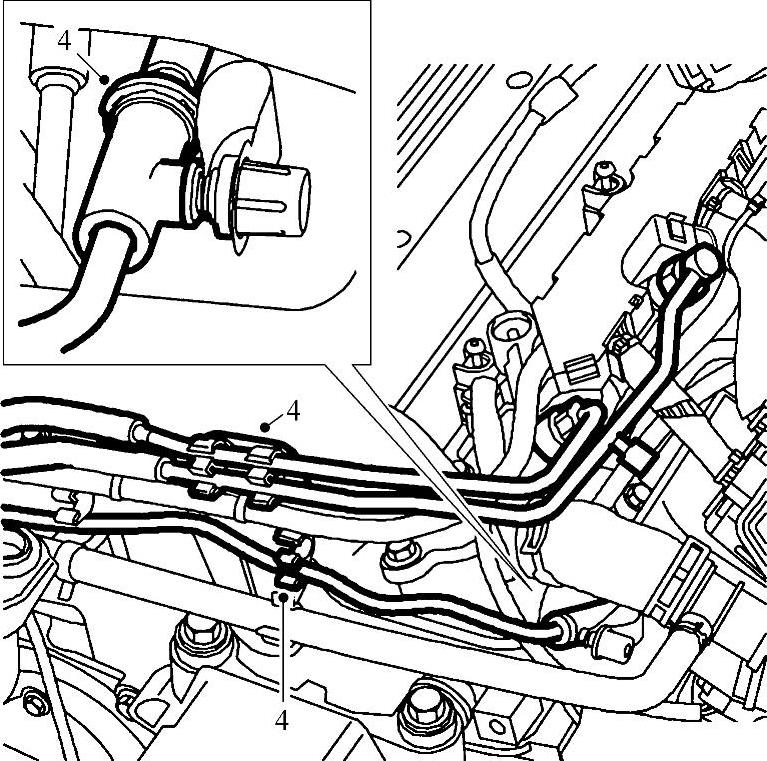

图7-2 步骤4）操作示意图

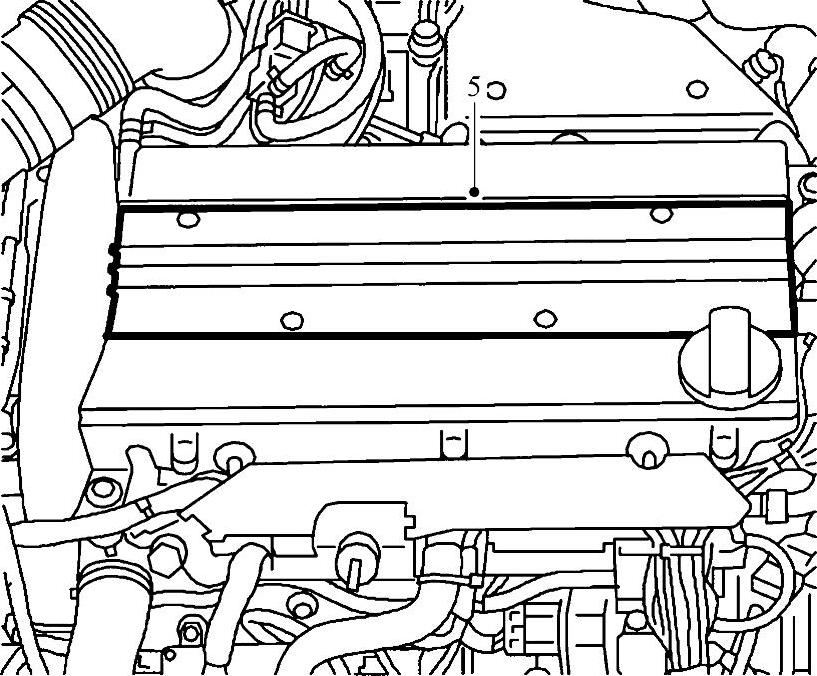

5）拆卸点火线圈盖罩，如图7-3所示。

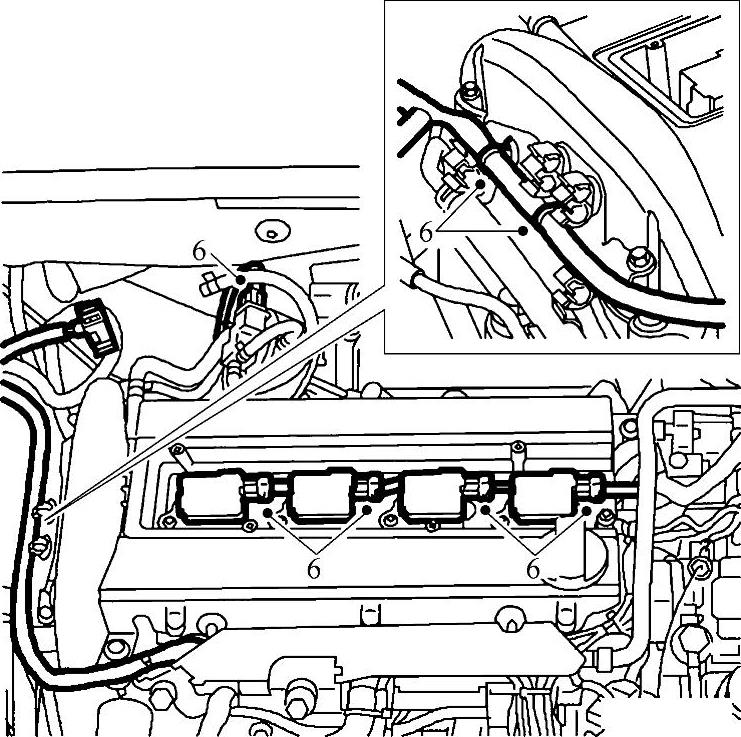

6）拔下点火线圈插接器。拔下涡轮增压器电磁阀插接器并松开线束卡夹，如图7-4所示。
图7-3 步骤5）操作示意图
图7-4 步骤6）操作示意图
7）拆下螺栓，拔出各个点火线圈移到一旁。
8）从凸轮轴盖上断开曲轴箱强制通风软管。
步骤7）～8）操作示意图见图7-5。
9）松开气缸盖和凸轮轴盖上的线束。
10）拆卸涡轮增压器隔热罩。
步骤9）～10）操作示意图见图7-6。

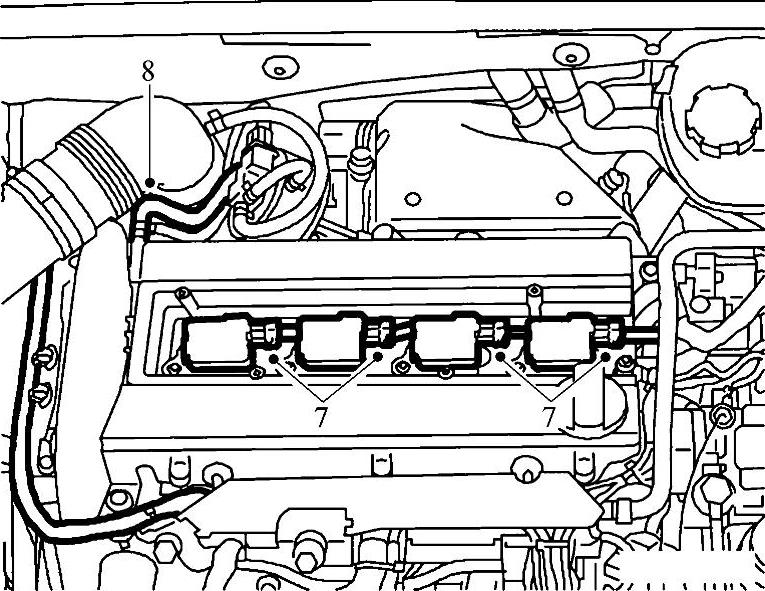

图7-5 步骤7）～8）操作示意图

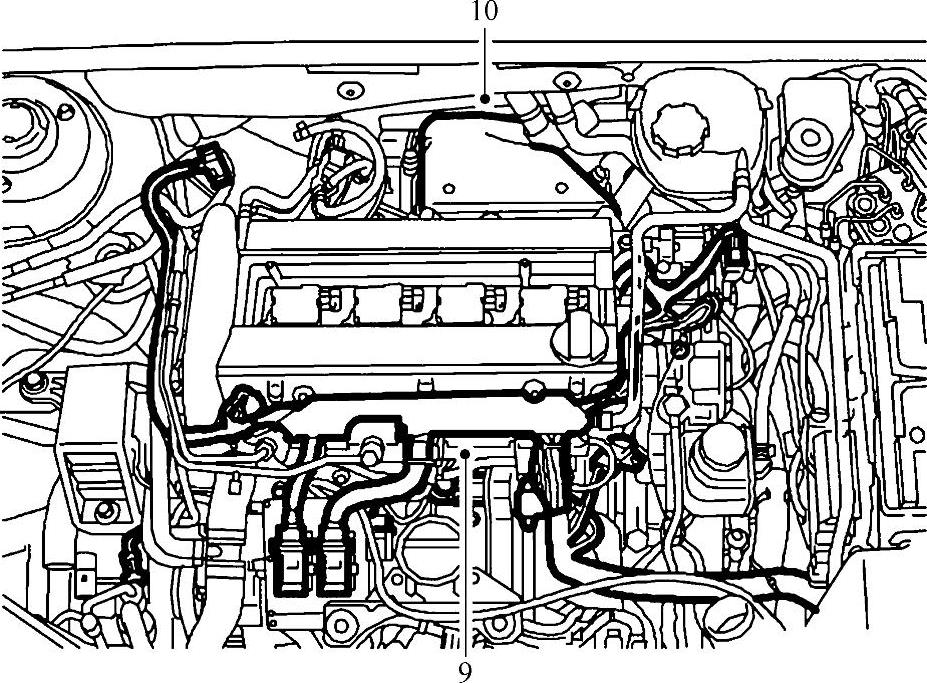

图7-6 步骤9）～10）操作示意图

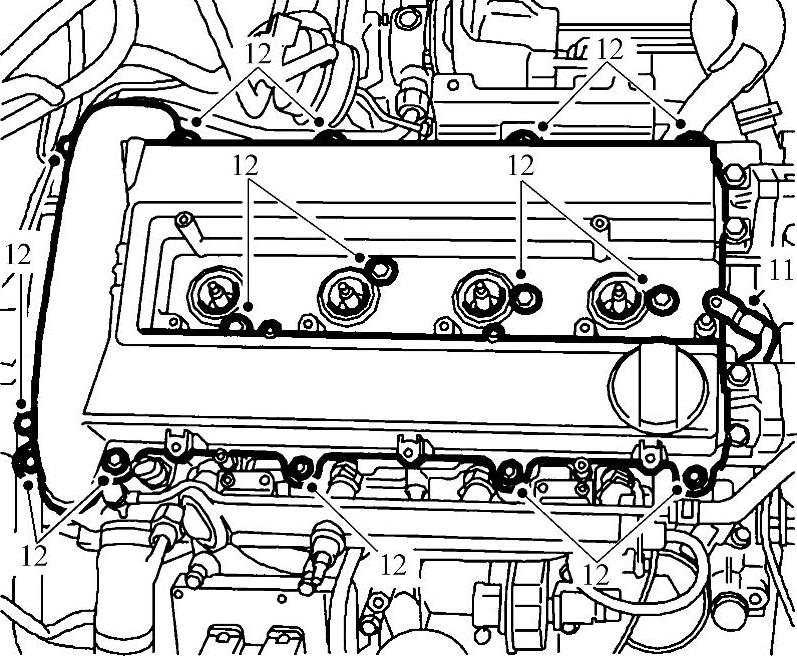

11）从凸轮轴盖上松开接地电缆。
12）拆下凸轮轴盖，如图7-7所示。
13）举升车辆，拆卸右前车轮。
14）拆下右侧内翼子板，如图7-8所示。
图7-7 步骤11）～12）操作示意图

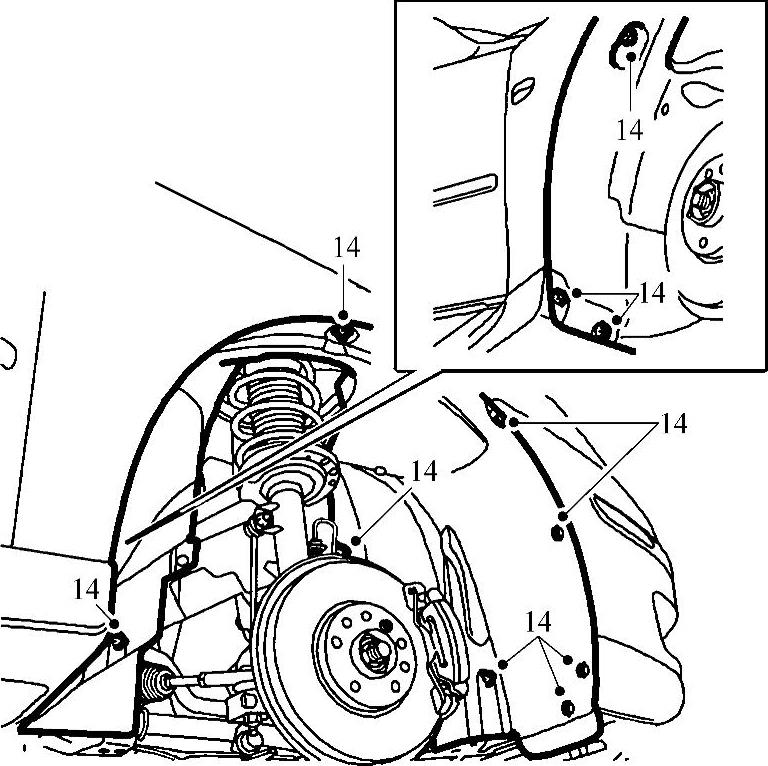

图7-8 步骤14）操作示意图

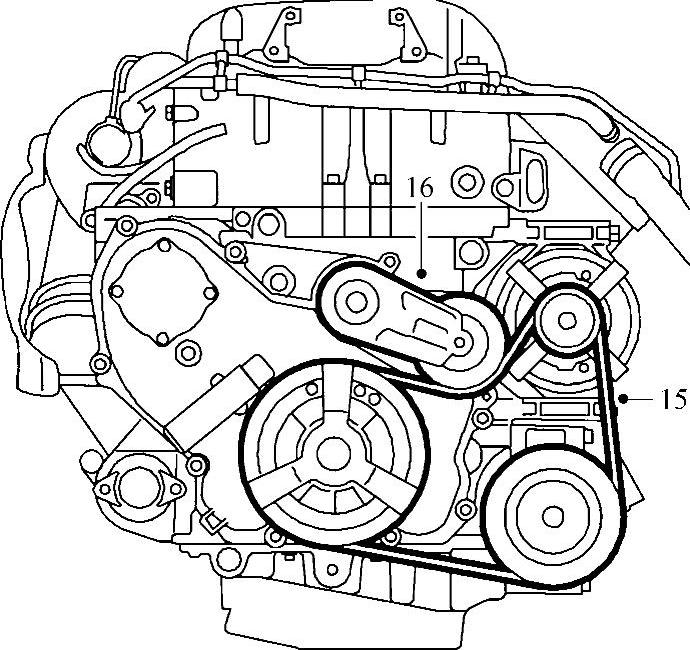

15）释放传动带张力，拆下传动带。在传动带上标出转动方向。
16）拆卸传动带张紧器。
步骤15）～16）操作示意图见图7-9。

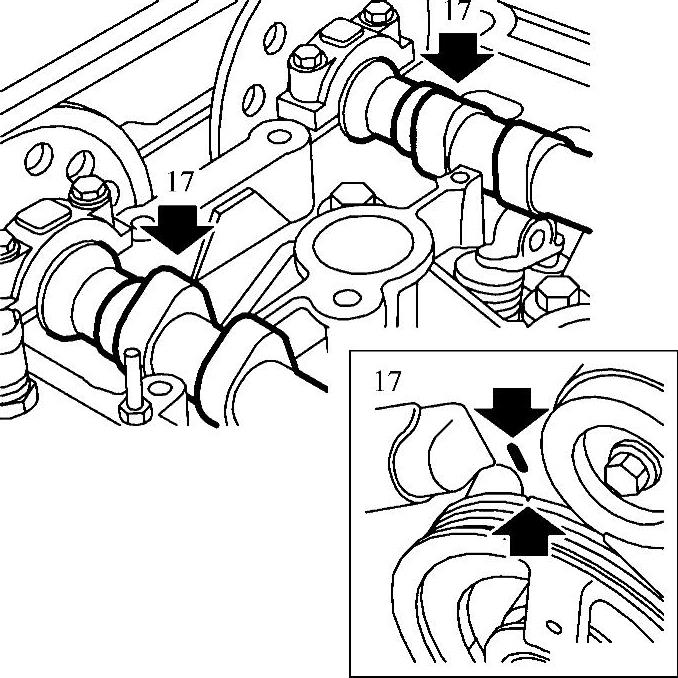

17）降下车辆，沿发动机转动方向转动曲轴，直至曲轴带轮上的标记对准正时盖上的标记，如图7-10所示。
1缸进气凸轮轴和排气凸轮轴的凸轮应朝上。
图7-9 步骤15）～16）操作示意图
图7-10 步骤17）操作示意图

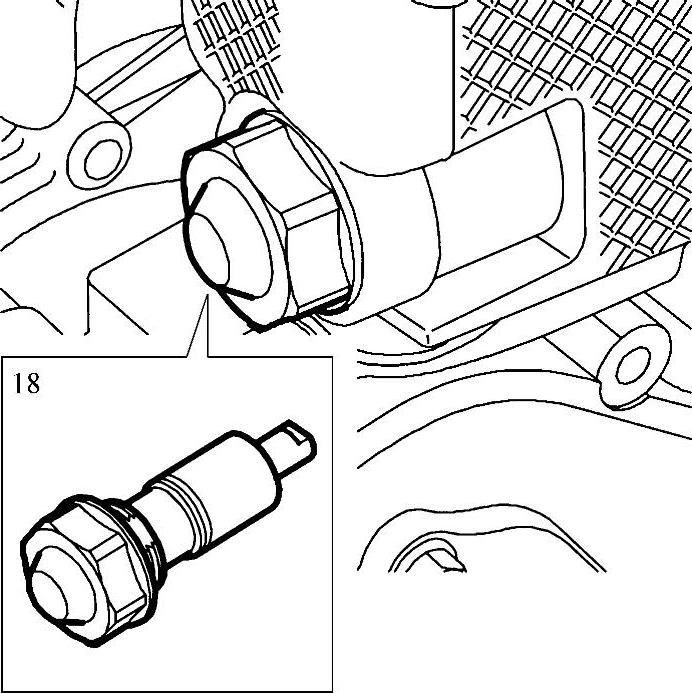

18）拆卸链条张紧器，如图7-11所示。

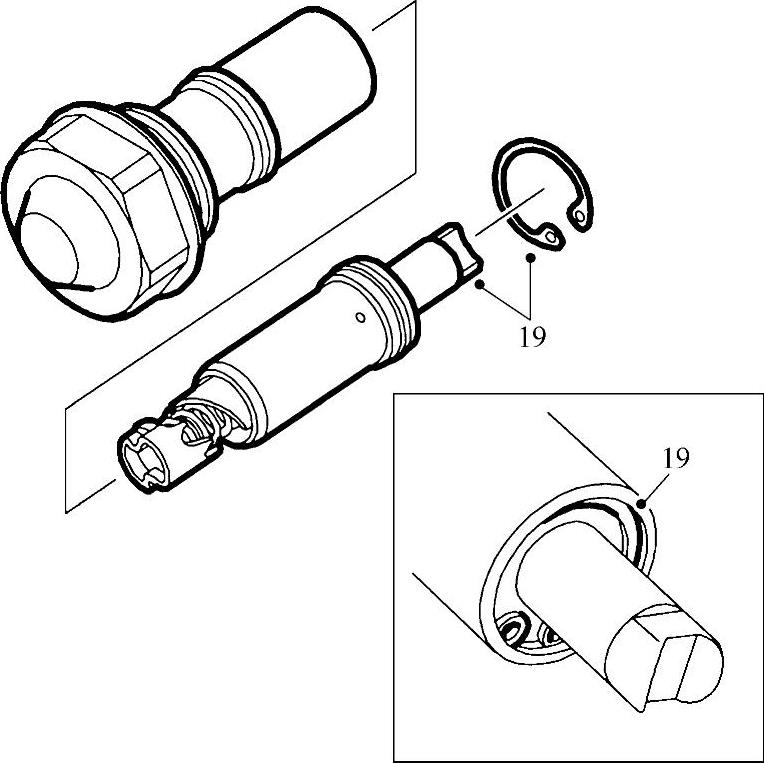

19）从链条张紧器上拆下锁止环，拆下张紧器的柱塞，如图7-12所示。

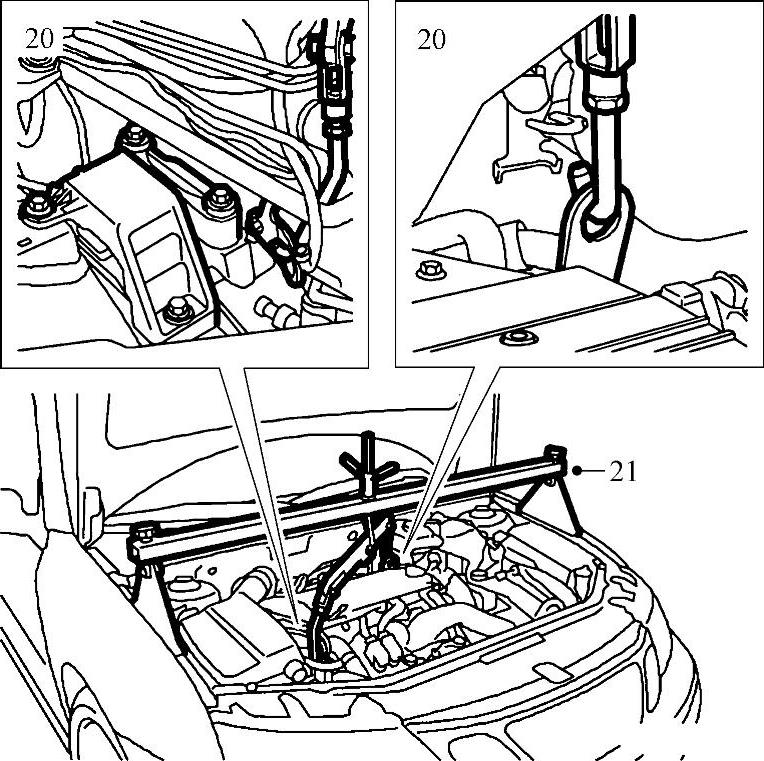

20）安装举升吊耳。
21）安装举升杆。抬起发动机并拆卸发动机支架。
步骤20）～21）操作示意图见图7-13。
图7-11 步骤18）操作示意图
图7-12 步骤19）操作示意图
22）使用举升杆，将发动机降下3cm。
23）举升车辆，拆卸曲轴带轮。
24）在车下放置一个机油收集器，小心地拆下正时盖。
步骤23）～24）操作示意图见图7-14。
图7-13 步骤20）～21）操作示意图

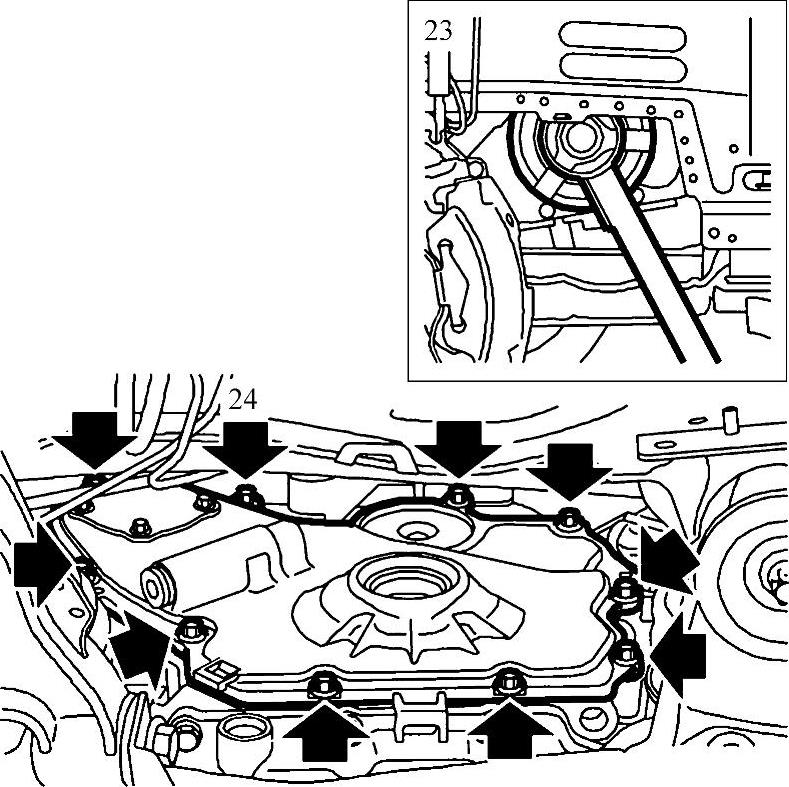

图7-14 步骤23）～24）操作示意图
25）拆下正时盖的密封衬垫。
26）拆下曲轴油封，降下车轮。
27）从气缸盖上拆下塞子。
28）拆卸内侧的正时链导向装置上部螺栓。
29）拆卸正时链条上部导轨。
步骤27）～29）操作示意图见图7-15。
30）拆卸内侧的正时链导向装置下部螺栓。
31）拆卸凸轮轴链轮，将正时链条向上提起。
32）拆卸正时链条张紧器导向装置。
步骤30）～32）操作示意图见图7-16。

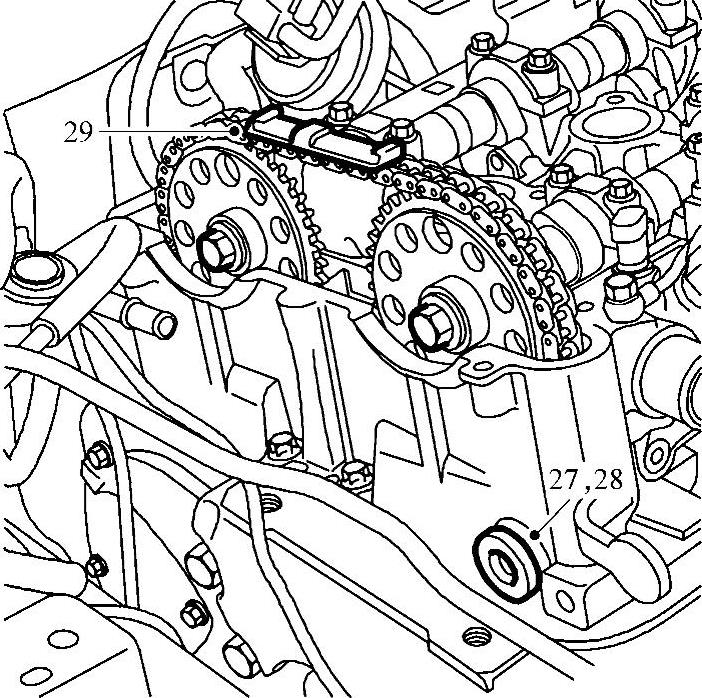

图7-15 步骤27）～29）操作示意图

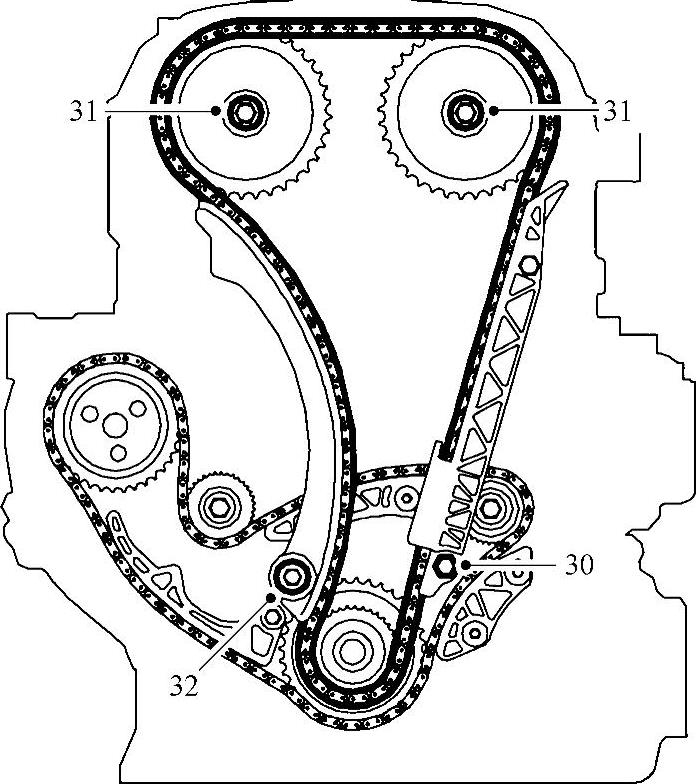

图7-16 步骤30）～32）操作示意图
