9-3轿车2.0T发动机正时链条安装步骤
1）清洁所有的密封面。

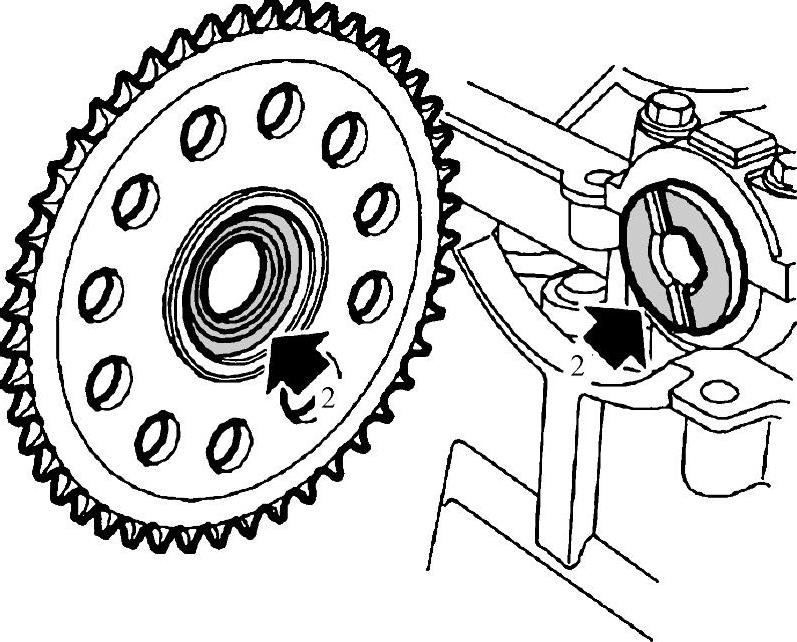

2）将凸轮轴和链轮的接合面上的机油或油脂清理干净，如图7-17所示。
3）安装正时链条导向装置。
4）把正时链条挂到进气凸轮轴链轮上，将进气凸轮轴链轮安装到凸轮轴上并插入螺栓。
5）升起车辆。
6）把正时链条安装到曲轴链轮上，安装正时链条导向装置。
7）把下部螺栓紧固至10N·m，降下车辆。
8）安装排气凸轮轴链轮，安装螺栓。
9）安装上部螺栓，将塞子装回气缸盖。

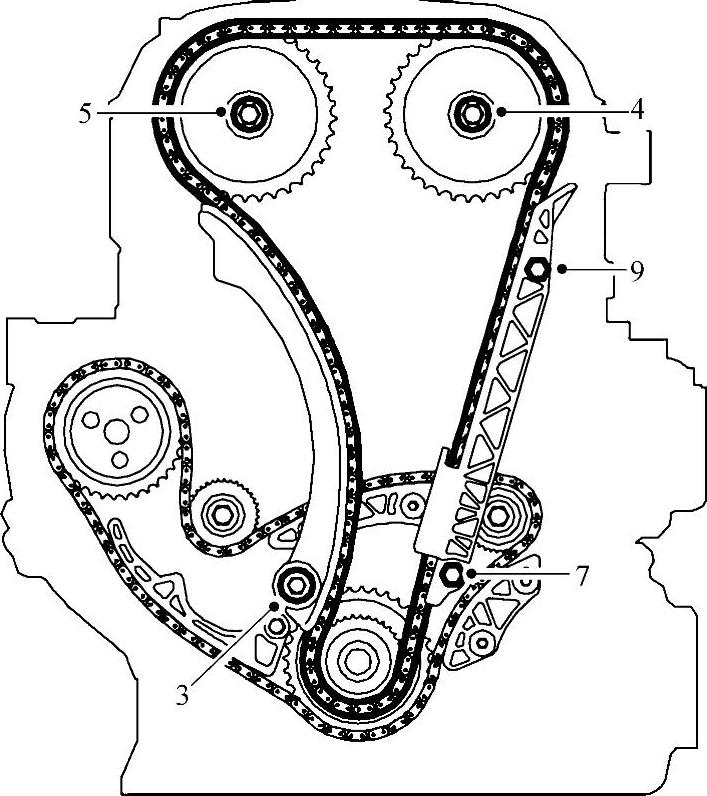

步骤3）～5）和7）～9）的操作示意图见图7-18。
图7-17 步骤2）操作示意图
10）用螺钉旋具沿顺时针方向转动张紧器，直至张紧器张紧，如图7-19所示。
图7-18 步骤3）～5）、步骤7）～9）操作示意图
图7-19 步骤10）操作示意图

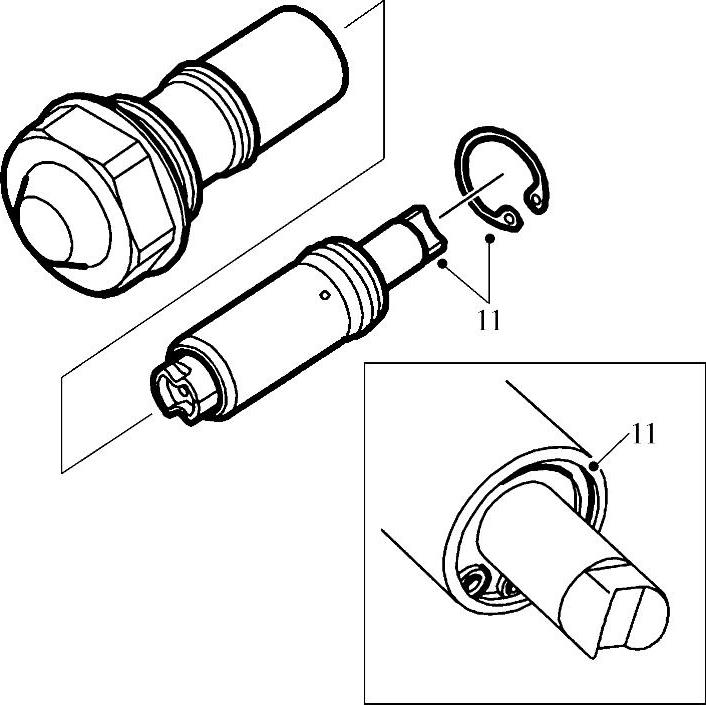

11）把张紧器柱塞放入张紧器轴套中，安装卡环，如图7-20所示。

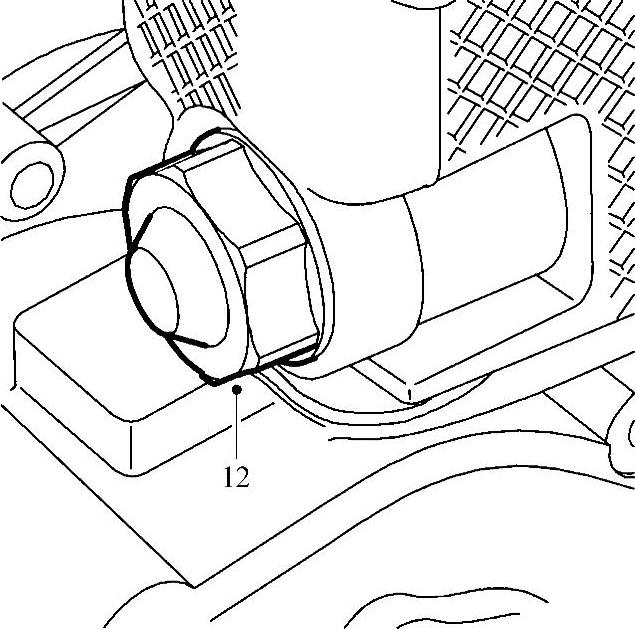

12）安装正时链条张紧器，将张紧器螺栓紧固至78N·m，如图7-21所示。
图7-20 步骤11）操作示意图
图7-21 步骤12）操作示意图

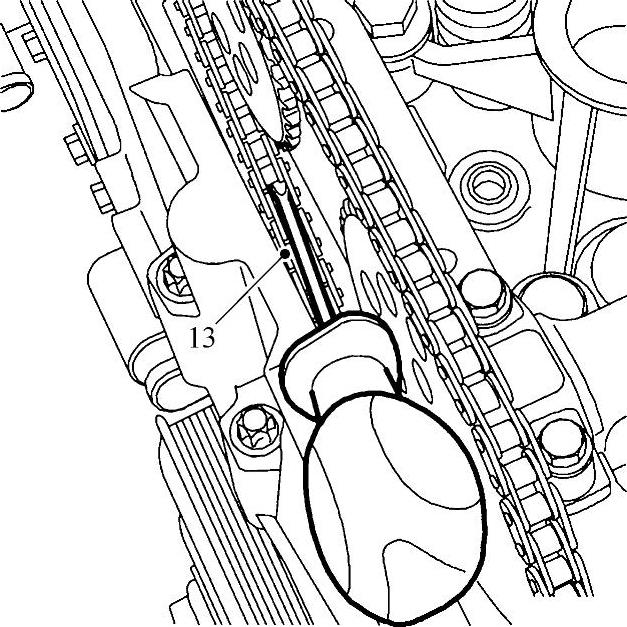

13）用螺钉旋具压下链条，是正时链条张紧器释放张紧力，如图7-22所示。

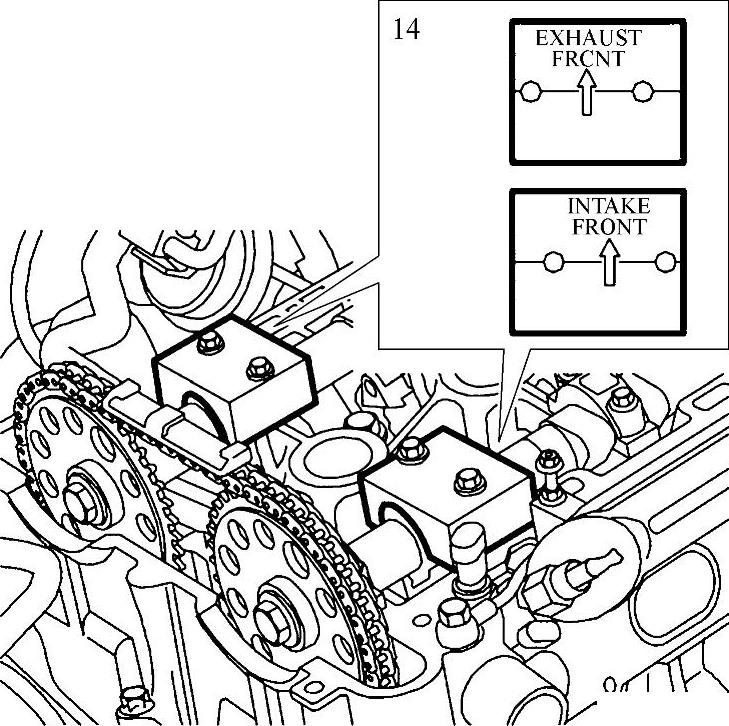

14）拆下排气凸轮轴和进气凸轮轴的2号和7号轴承盖，安装凸轮轴调整工具。将凸轮轴调整工具螺栓紧固至10N·m，如图7-23所示。

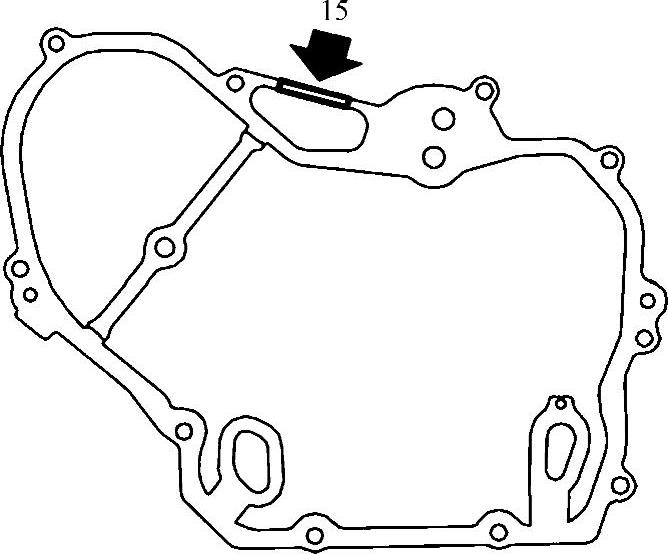

15）清除旧密封垫的残留，安装新的密封垫，如图7-24所示。

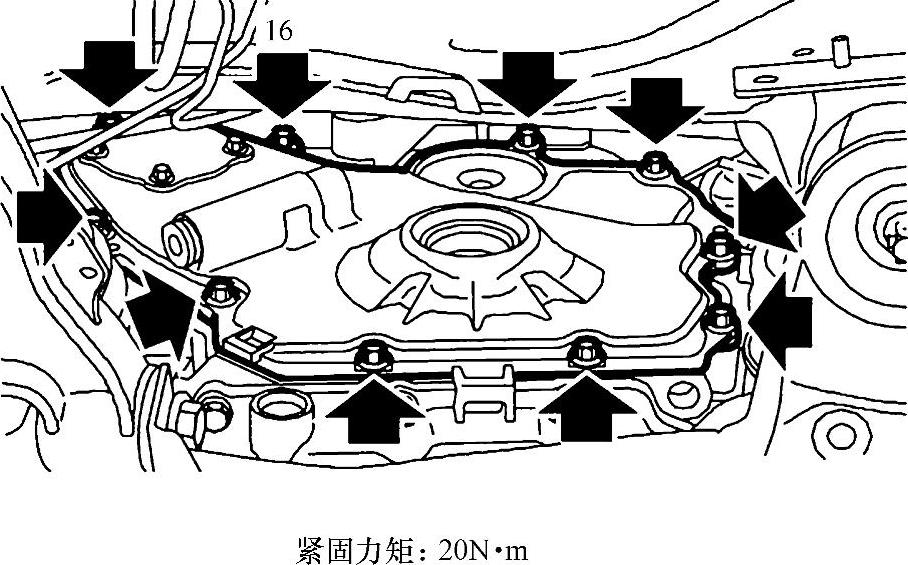

16）安装正时盖，如图7-25所示。

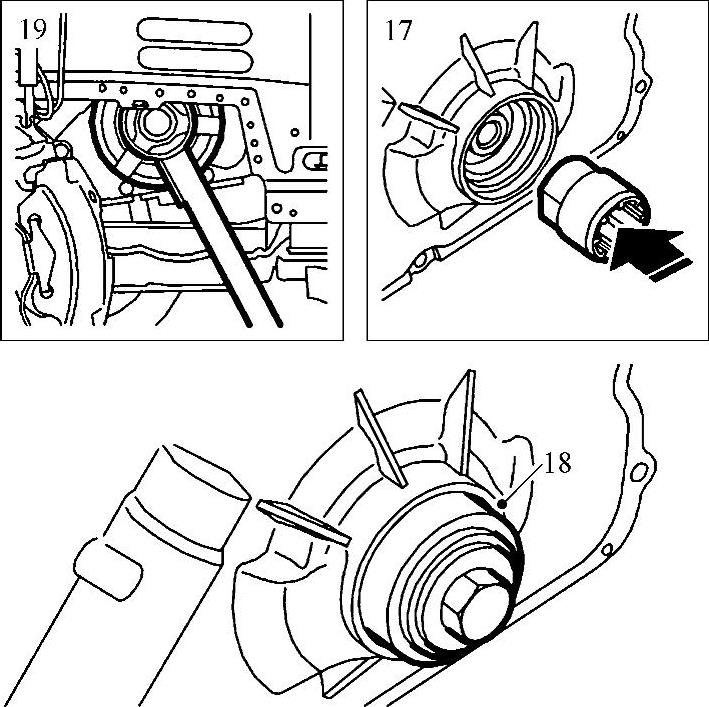

17）把曲轴油封安装工具放置到曲轴凸出的轴套处，用润滑剂润滑新密封圈，然后把密封圈安装到曲轴油封安装工具上。
18）把曲轴油封安装工具安装到曲轴上，转动曲轴带轮螺栓，直至油封和正时盖齐平。拆下曲轴油封安装工具。
图7-22 步骤13）操作示意图
图7-23 步骤14）操作示意图
图7-24 步骤15）操作示意图
图7-25 步骤16）操作示意图
19）换用新的曲轴带轮螺栓，将螺栓紧固至100N·m+75°。
步骤17）～19）操作示意图见图7-26。
20）确认曲轴带轮上的正时标记与正时盖上的标记对齐。紧固凸轮轴链轮螺栓。
21）拆下凸轮轴调节工具并安装凸轮轴轴承盖。轴承盖紧固力矩为8N·m。
22）继续紧固凸轮轴链轮螺栓，直至紧固力矩达到85N·m+30°。
23）沿发动机转动方向转动曲轴2周，使曲轴带轮上的正时标记与正时盖上的标记对齐。
24）安装正时链条上部导轨。

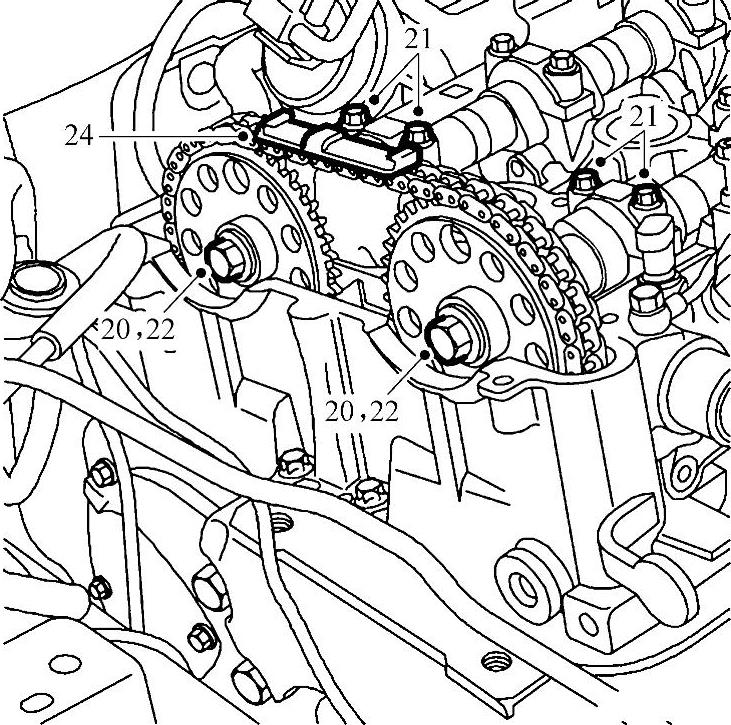

步骤20）和22）～24）操作示意图见图7-27。

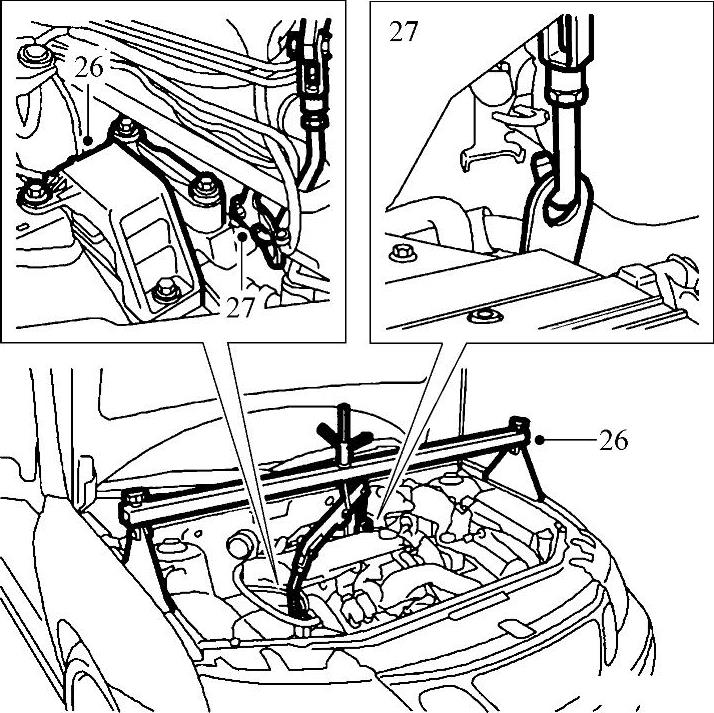

25）降下车辆。用举升杆提升发动机，安装发动机支架。
26）安装发动机支架螺栓。将螺栓紧固至70N·m+60°。
27）拆下举升杆。
步骤26）～27）操作示意图见图7-28。
图7-26 步骤17）～19）操作示意图
图7-27 步骤20）和步骤22）～24）操作示意图

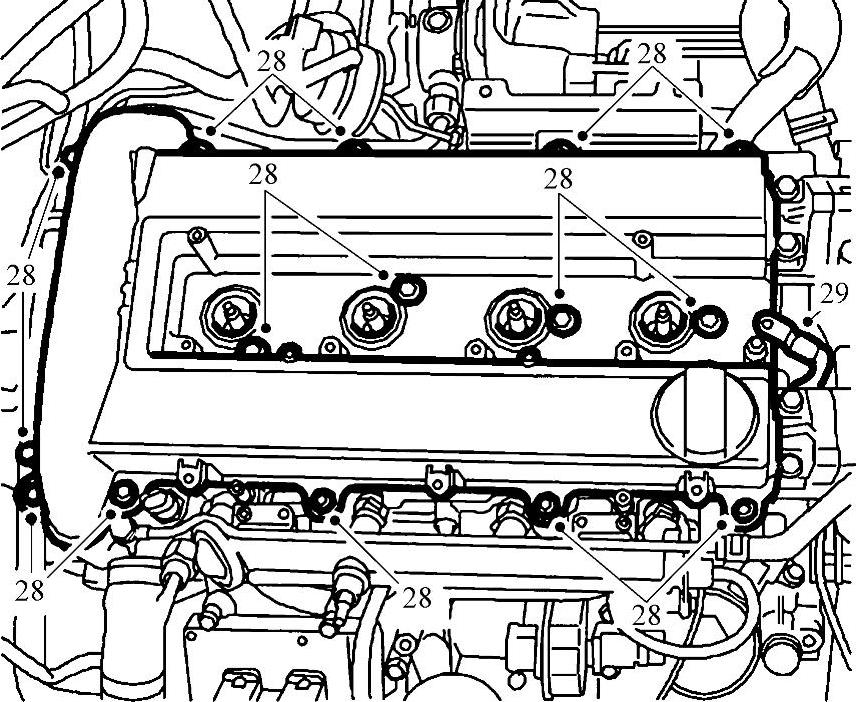

28）更换凸轮轴盖的密封件并安装凸轮轴盖。凸轮轴盖的紧固力矩为10N·m，如图7-29所示。
图7-28 步骤26）～27）操作示意图
图7-29 步骤28）操作示意图
29）把接地电缆连接到凸轮轴盖上。

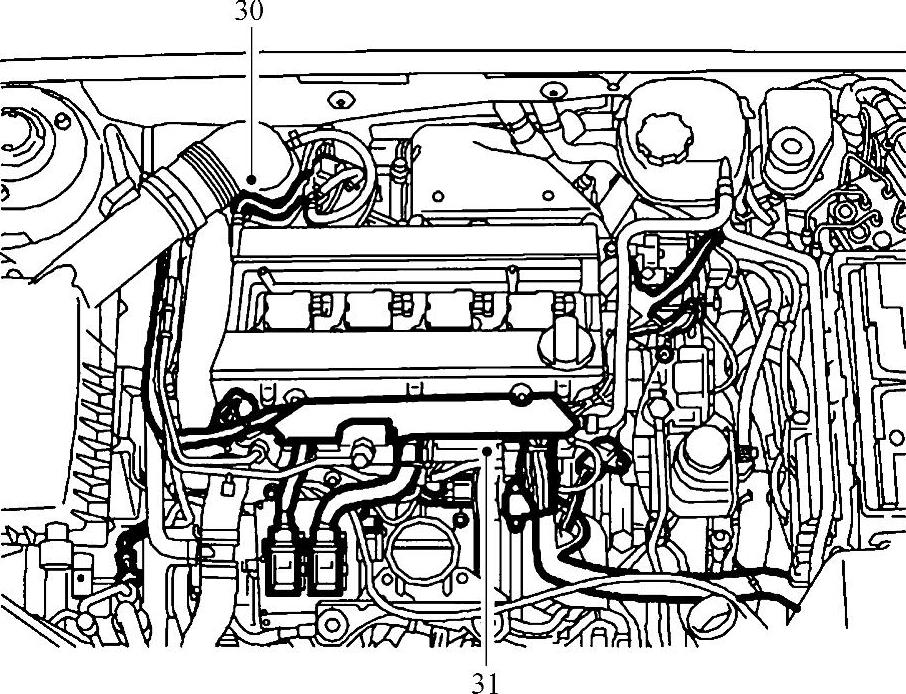

30）把曲轴箱强制通风软管安装到凸轮轴盖上。
31）安装线束和支架到凸轮轴盖上。
步骤30）～31）操作示意图见图7-30。
32）安装点火线圈，点火线圈紧固力矩为8N·m。
33）插好点火线圈插接器。插好涡轮增压器电磁阀插接器及线束卡夹。
步骤32）～33）操作示意图见图7-31。
图7-30 步骤30）～31）操作示意图
图7-31 步骤32）～33）操作示意图

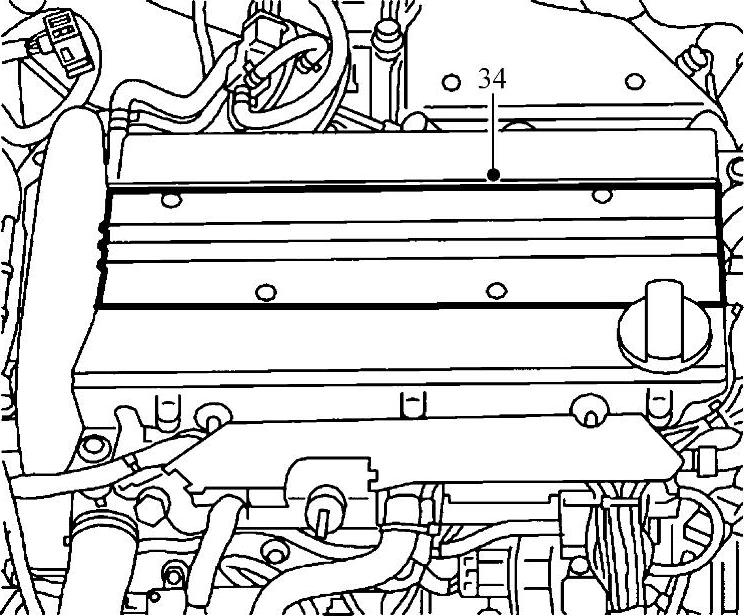

34）安装点火线圈罩，如图7-32所示。

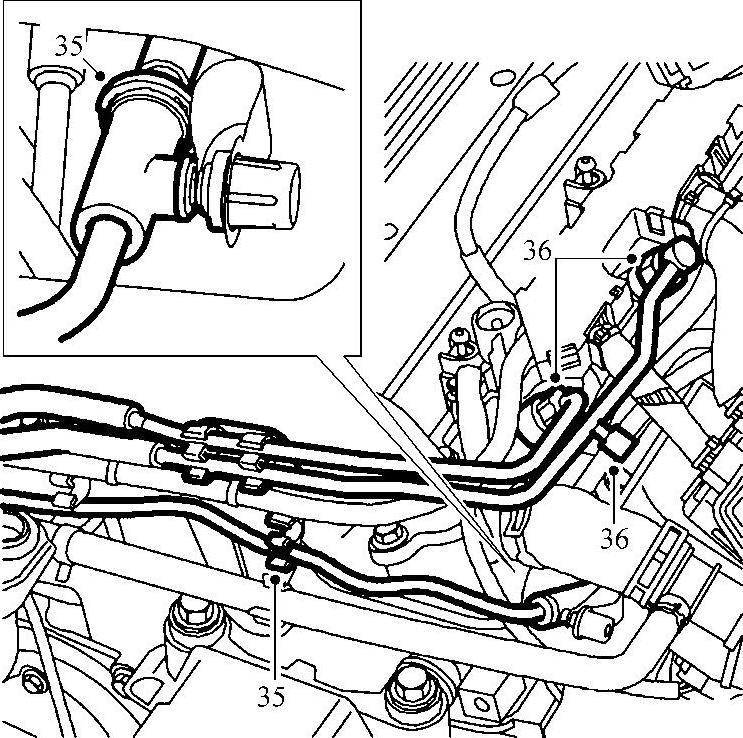

35）把燃油管路和进气管路压入凸轮轴盖上的管路卡夹中。
36）把燃油管路连接至燃油分配管。
步骤35）～36）操作示意图见图7-33。
图7-32 步骤34）操作示意图
图7-33 步骤35）～36）操作示意图

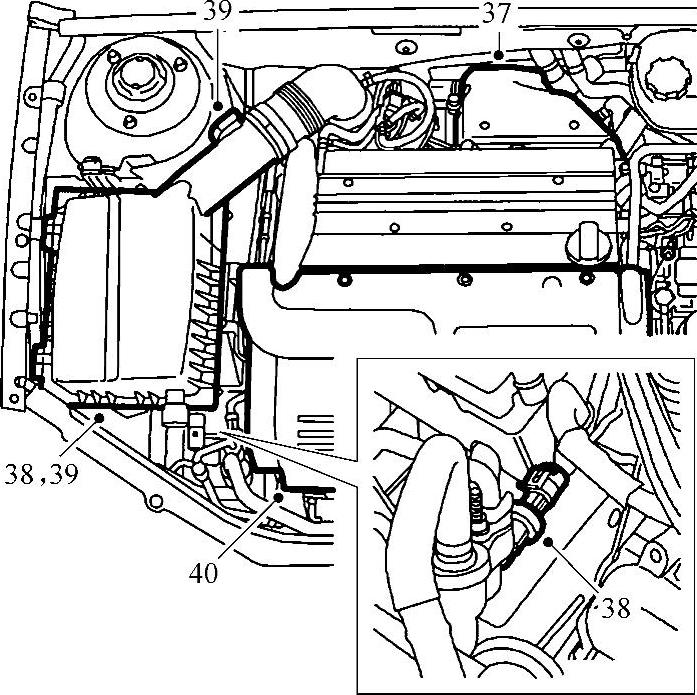

37）安装涡轮增压器隔热罩。
38）安装空气滤清器壳体并连接进气管。连接空调压力传感器插接器。
39）安装空气滤清器和滤清器盖。连接进气管路和质量空气流量传感器插接器。
40）安装发动机上盖。
步骤37）～40）操作示意图见图7-34。

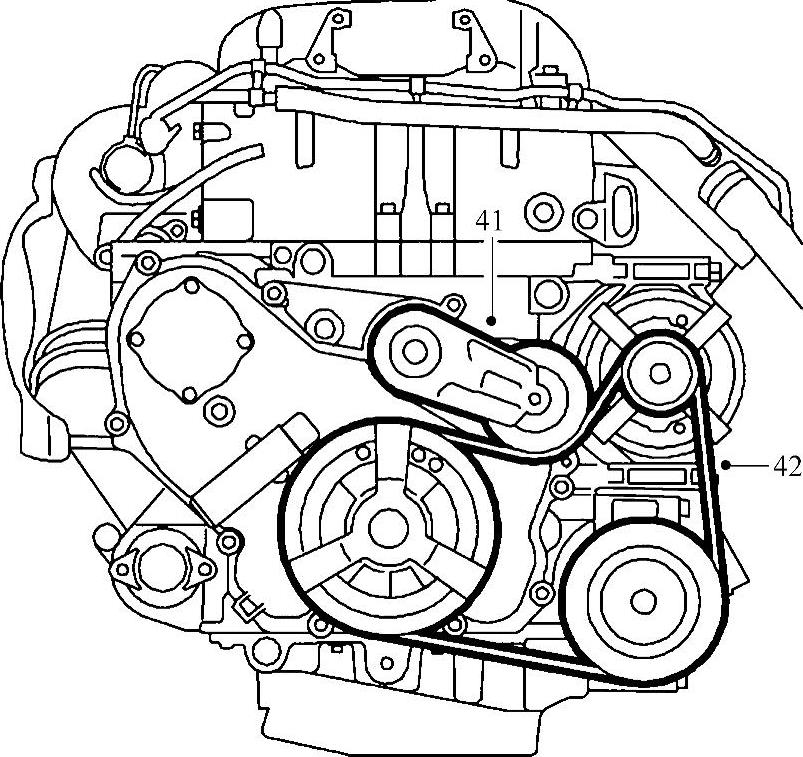

41）举升车辆，安装传动带张紧器。
42）使传动带张紧器释放张紧力。
步骤41）～42）操作示意图见图7-35。
图7-34 步骤37）～40）操作示意图
图7-35 步骤41）～42）操作示意图

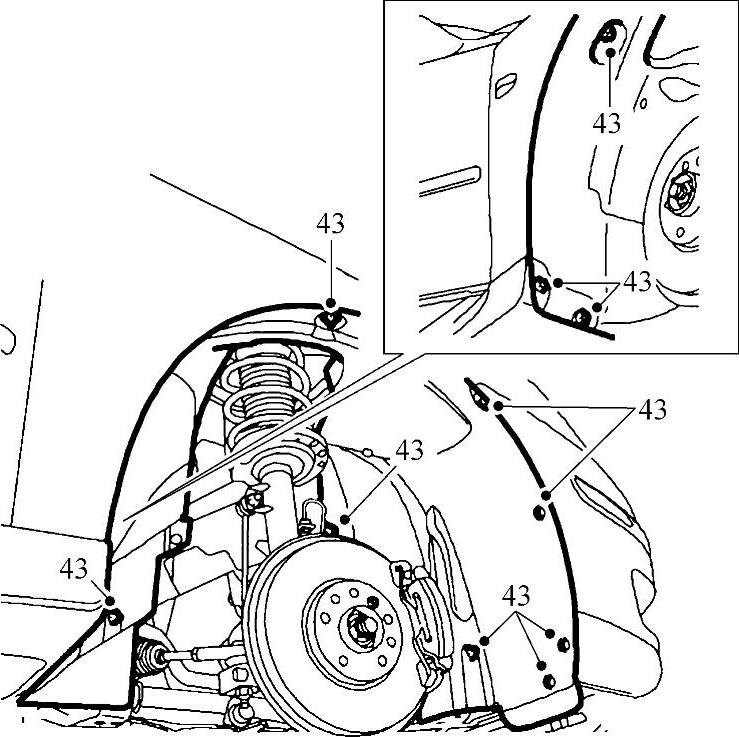

43）略微降下车辆，安装右侧内翼子板，如图7-36所示。
图7-36 步骤43）操作示意图
44）安装右前车轮。
45）完全降下车辆。
46）检查车辆机油油位，不足时予以加注。
