菲亚特BRAVO轿车1.4L发动机正时带拆装步骤

2025年09月26日
版权
二、菲亚特BRAVO轿车1.4L发动机正时带拆装步骤

菲亚特BRAVO轿车1.4L发动机正时带拆装步骤见表14-2。

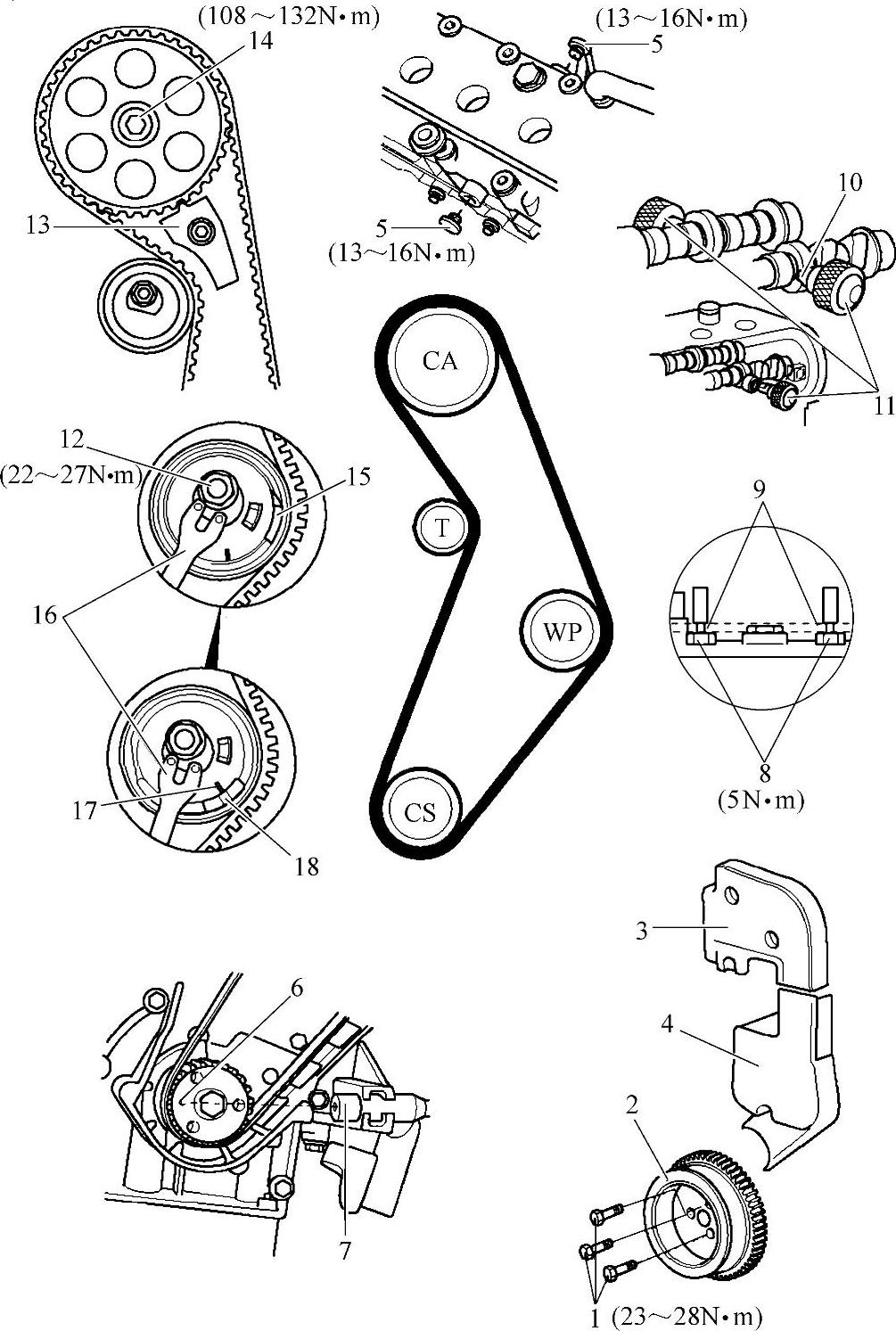

图14-2 菲亚特BRAVO轿车1.4L发动机正时带部件识别

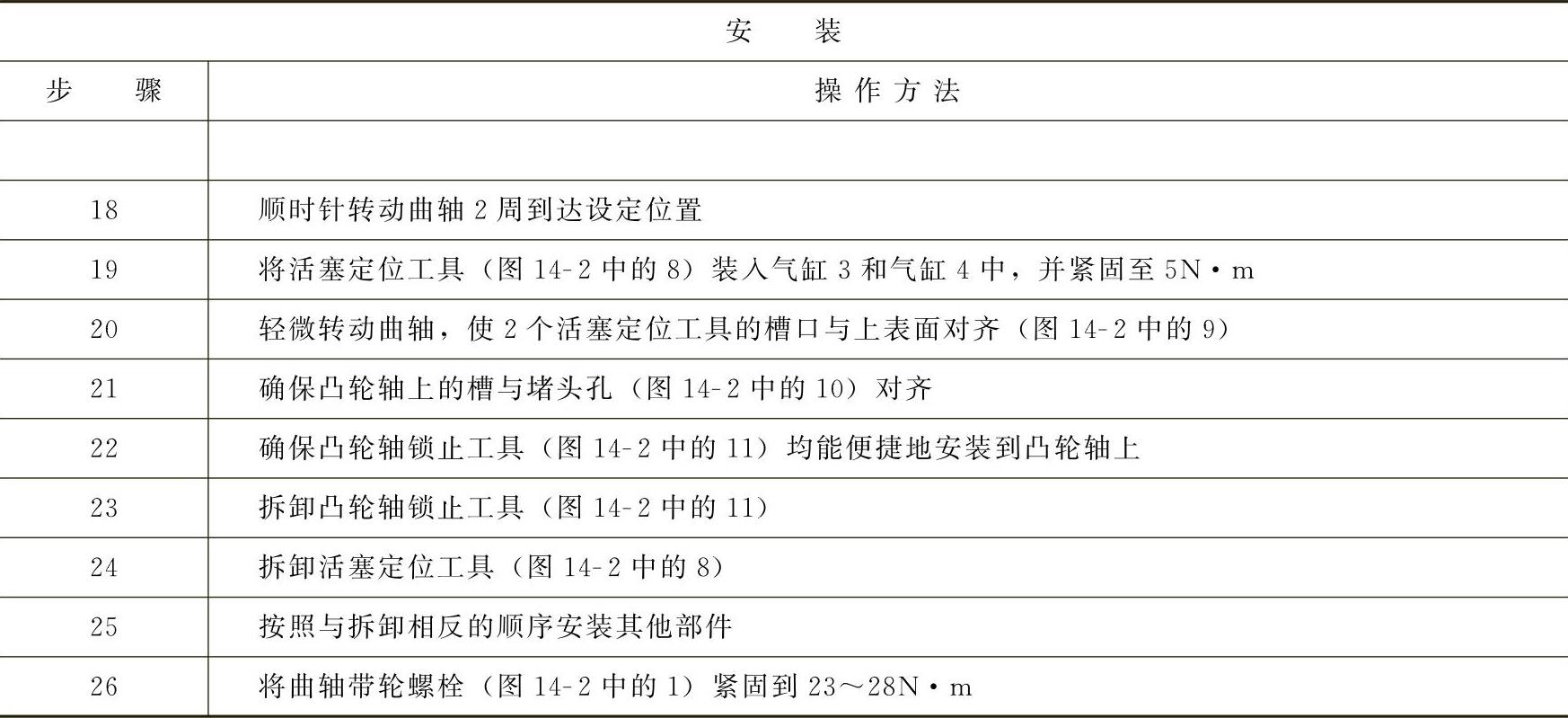

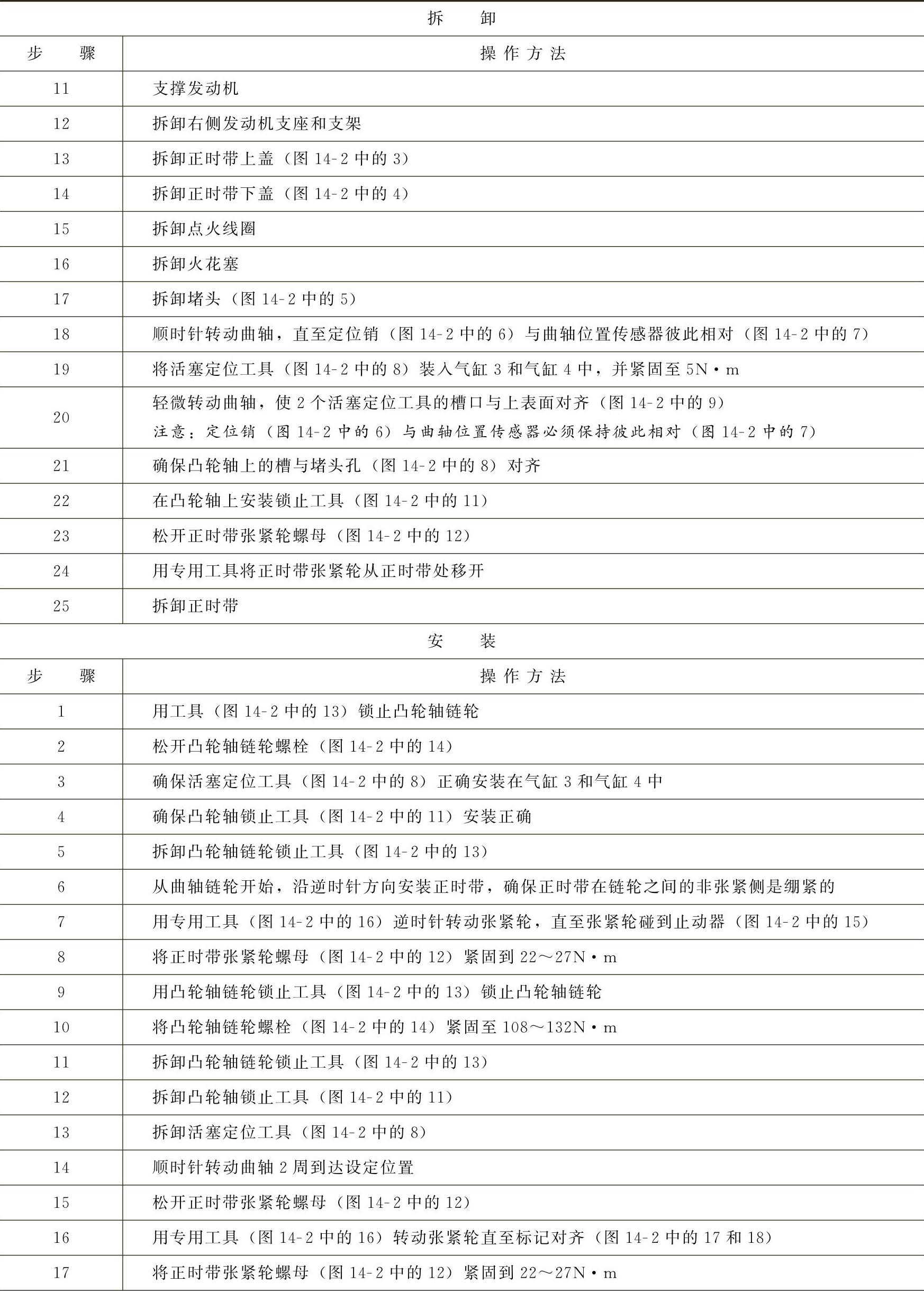

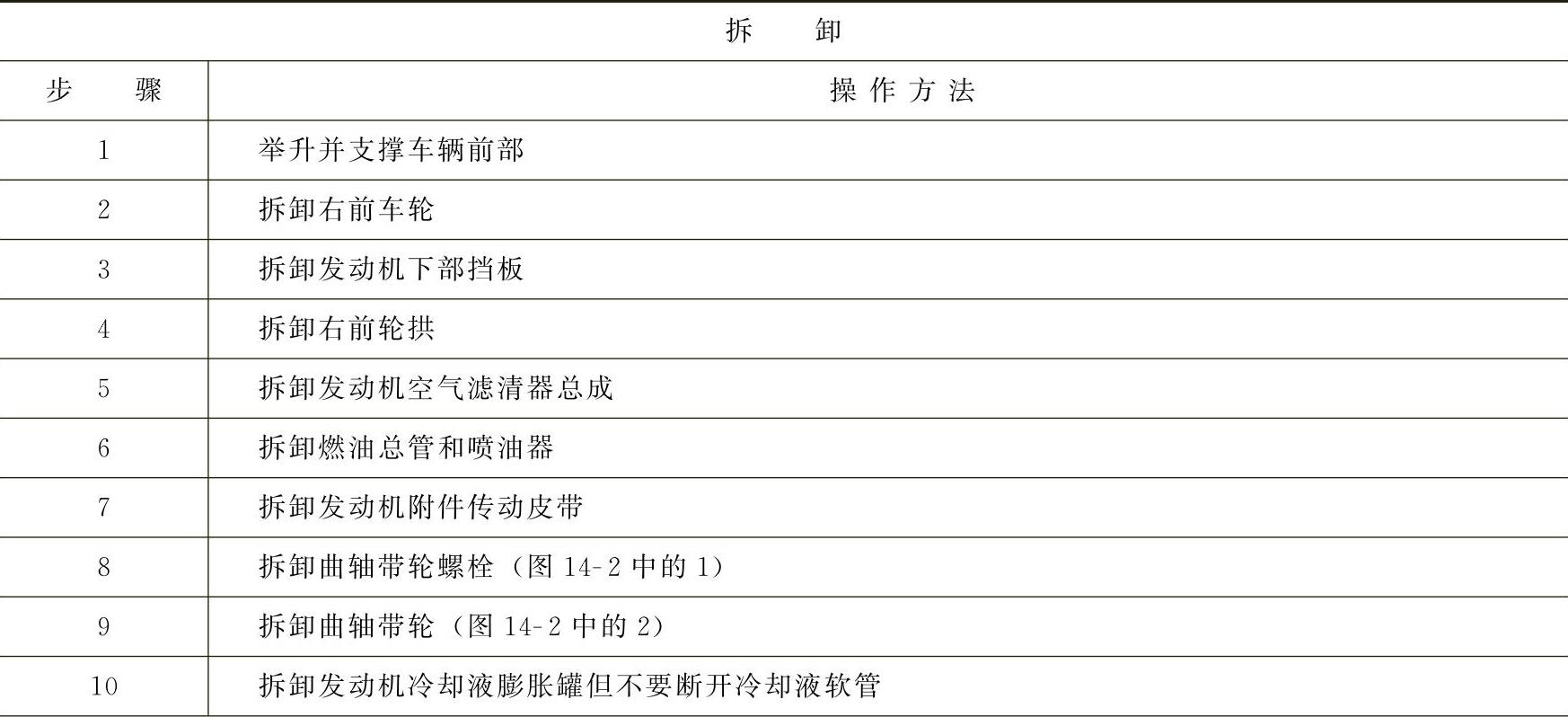

表14-2 菲亚特BRAVO轿车1.4L发动机正时带拆装步骤


（续）


（续）
