EDGE（锐界）轿车3.5L发动机正时链条拆卸
1）拆卸发动机前盖。
2）顺时针转动曲轴，按照图15-1所示将可变凸轮轴正时总成上的正时标记对齐。

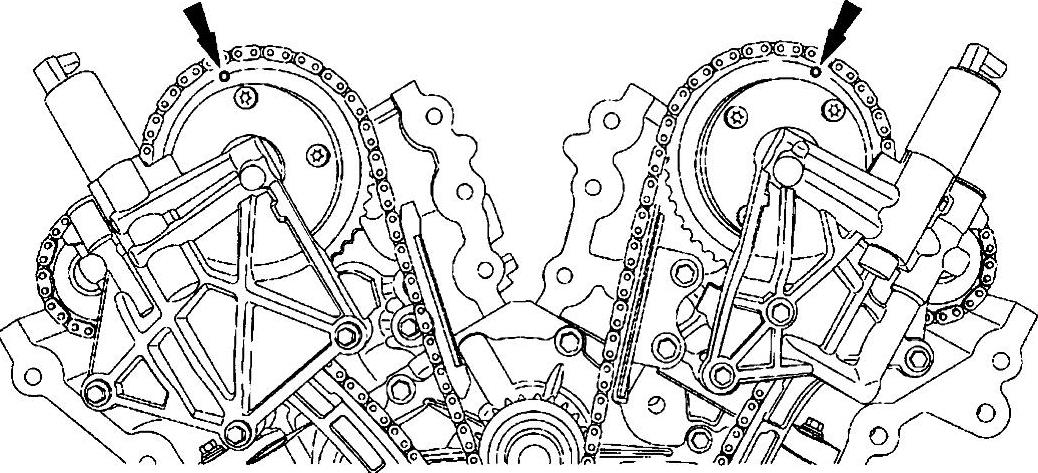

图15-1 可变凸轮轴正时总成正时标记

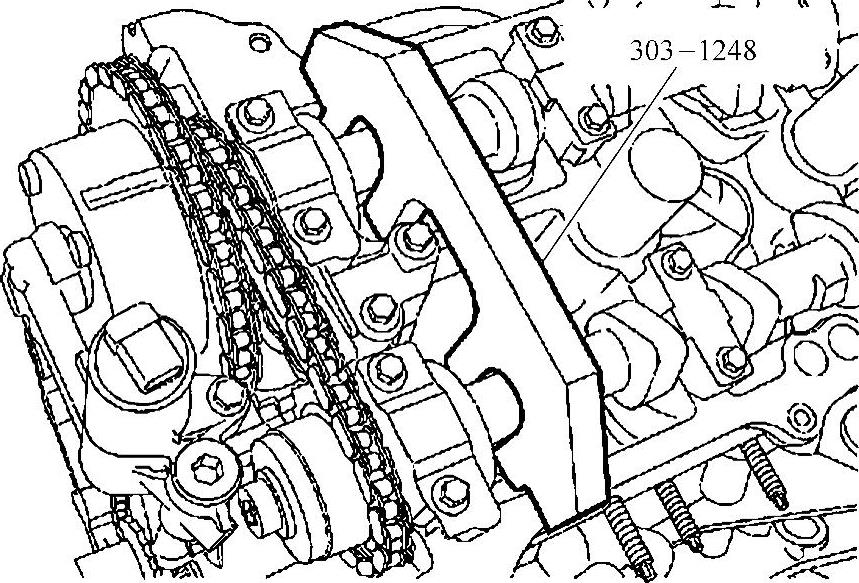

3）将专用工具（工具号303-1248）安装到左侧凸轮轴上，如图15-2所示。将凸轮轴固定在上止点位置。
4）将专用工具（工具号303-1248）安装到右侧凸轮轴上，如图15-3所示。将凸轮轴固定在上止点位置。

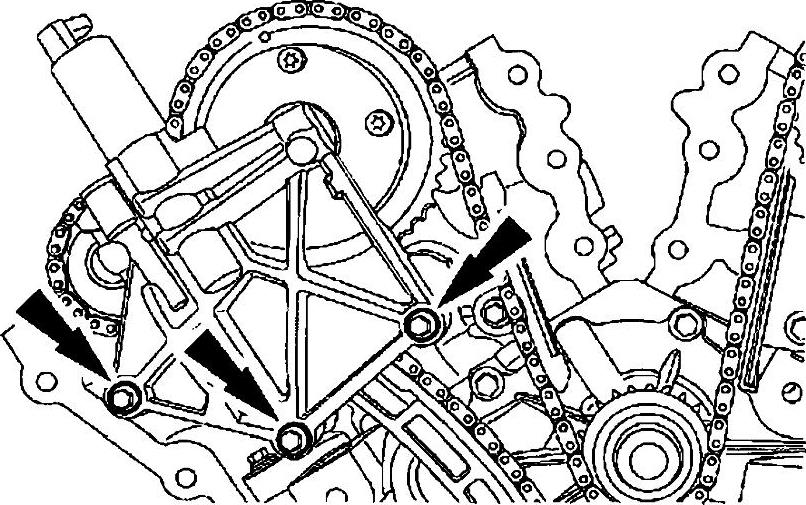

5）拆卸右侧可变凸轮轴正时总成壳体上的3个螺栓，如图15-4所示。
6）拆卸左侧可变凸轮轴正时总成壳体上的3个螺栓，如图15-5所示。
7）拆卸并废弃可变凸轮轴正时总成壳体的密封圈，如图15-6所示。
8）拆下主正时链条张紧器的2个固定螺栓，如图15-7所示。

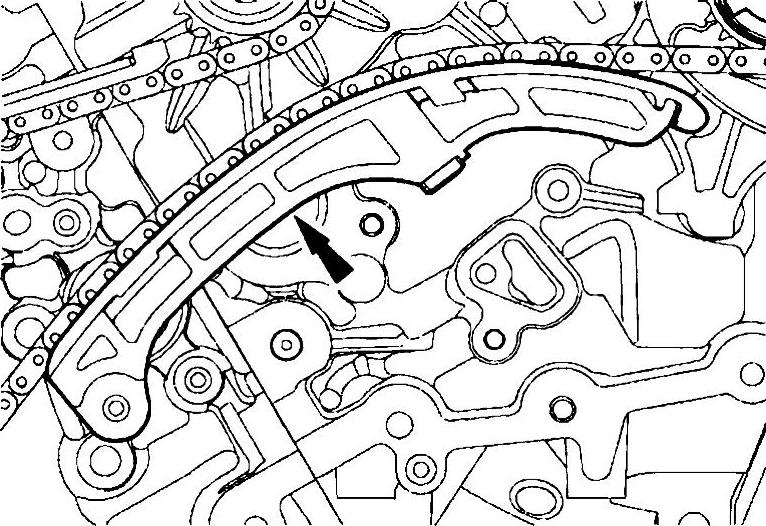

9）拆下主正时链条张紧器臂，如图15-8所示。
10）拆下2个螺栓和左侧主正时链条下部导轨，如图15-9所示。

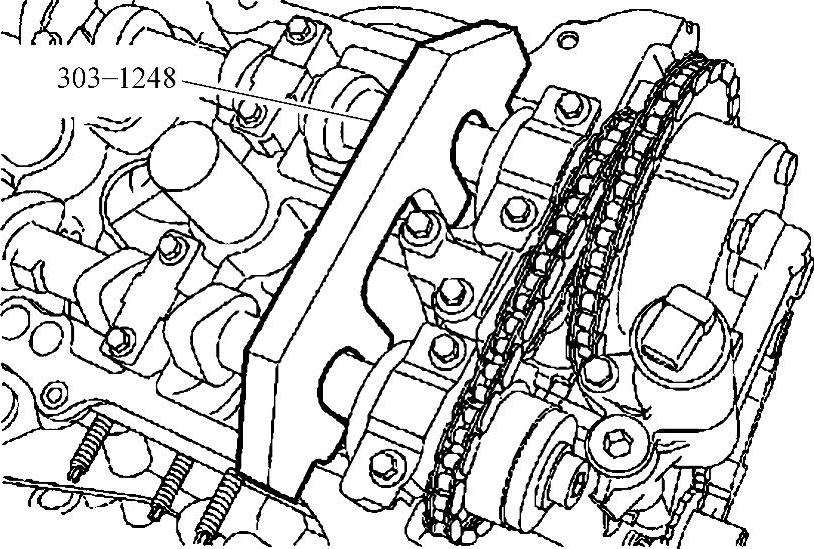

图15-2 在左侧凸轮轴上安装专用工具

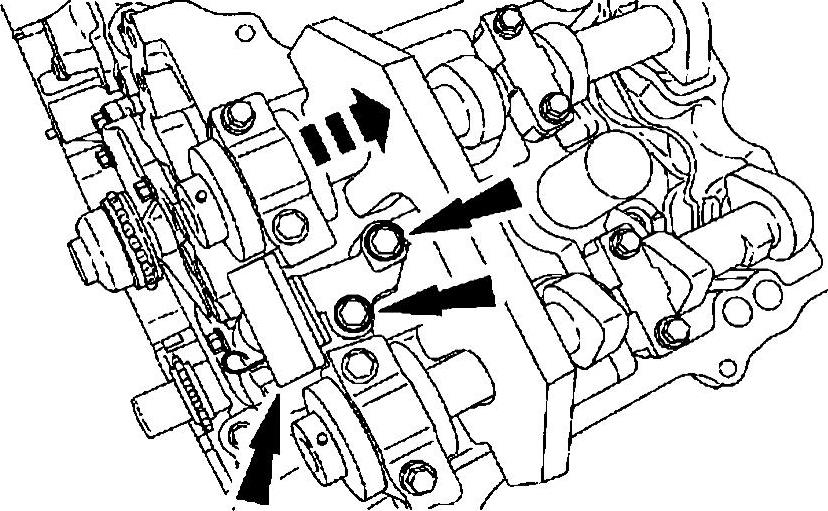

图15-3 在右侧凸轮轴上安装专用工具

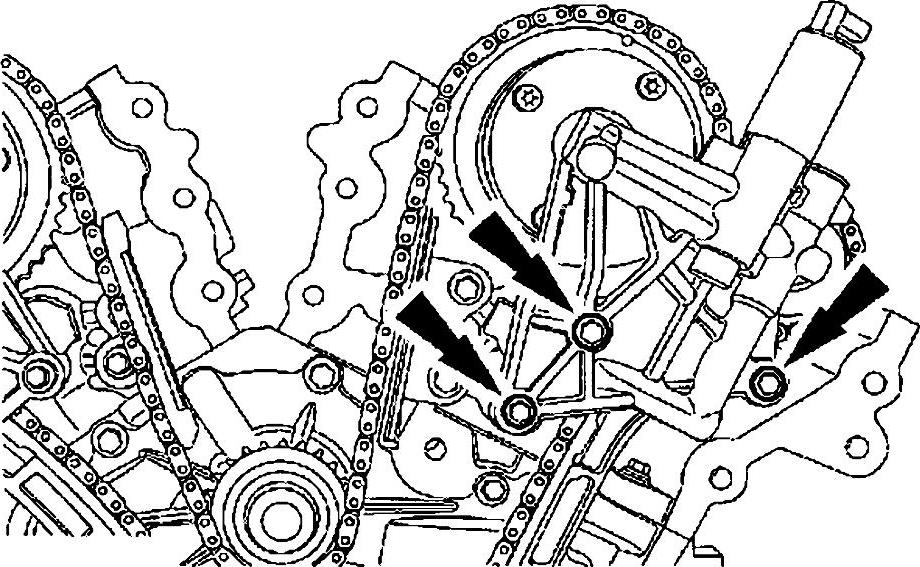

图15-4 拆卸右侧可变凸轮轴正时总成 壳体上的3个螺栓
图15-5 拆卸左侧可变凸轮轴正时总成 壳体上的3个螺栓

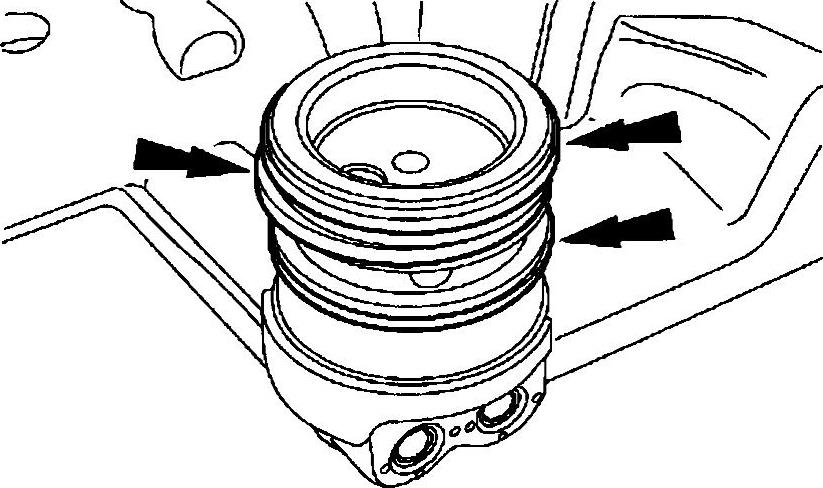

图15-6 拆卸可变凸轮轴正时总成壳体的密封圈
图15-7 拆下主正时链条张紧器螺栓
图15-8 拆下主正时链条张紧器臂
图15-9 拆卸螺栓和下部导轨
11）拆卸主正时链条，如图15-10所示。
12）拆卸曲轴链轮，如图15-11所示。

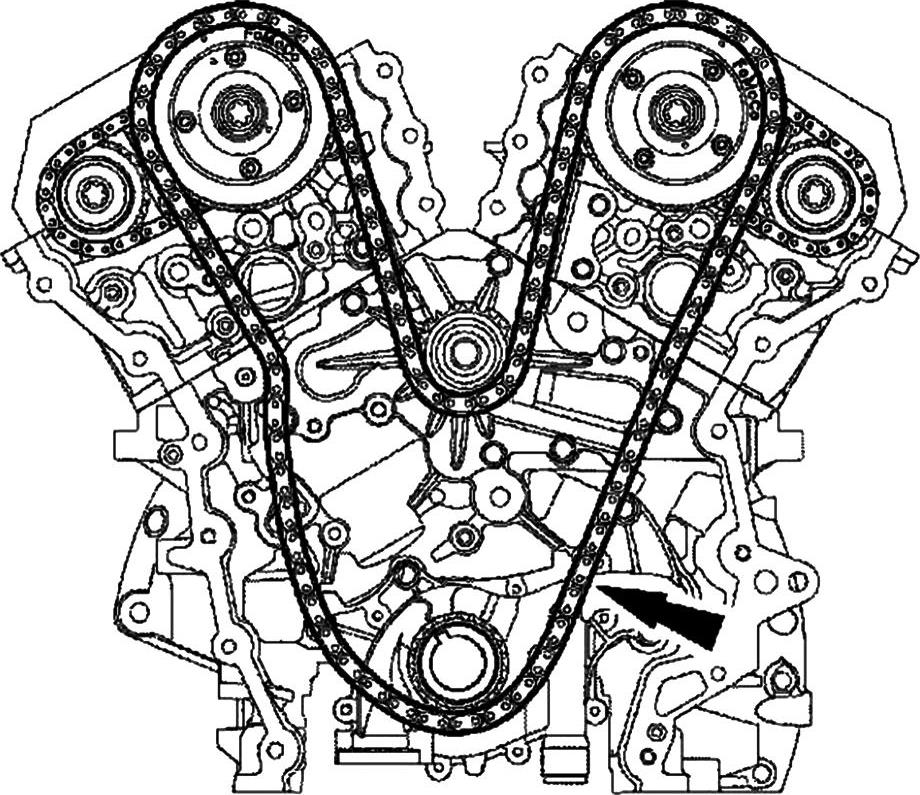

图15-10 拆卸主正时链条

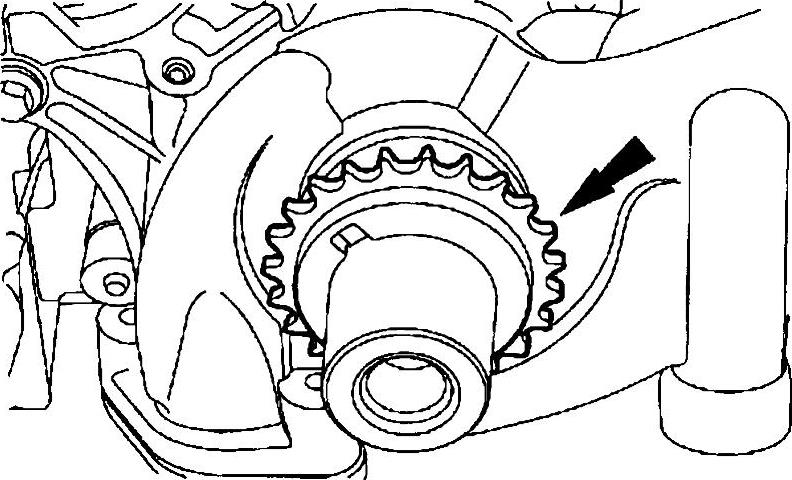

图15-11 拆卸曲轴链轮

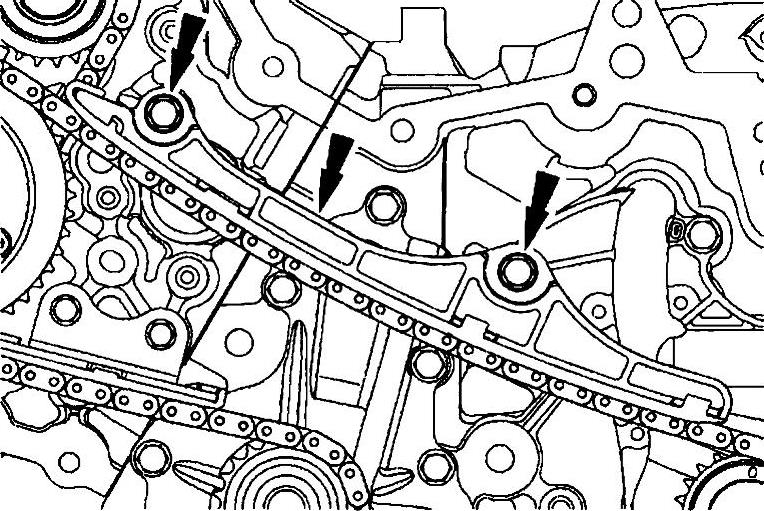

13）拆卸2个螺栓和左侧正时链条上部导轨，如图15-12所示。

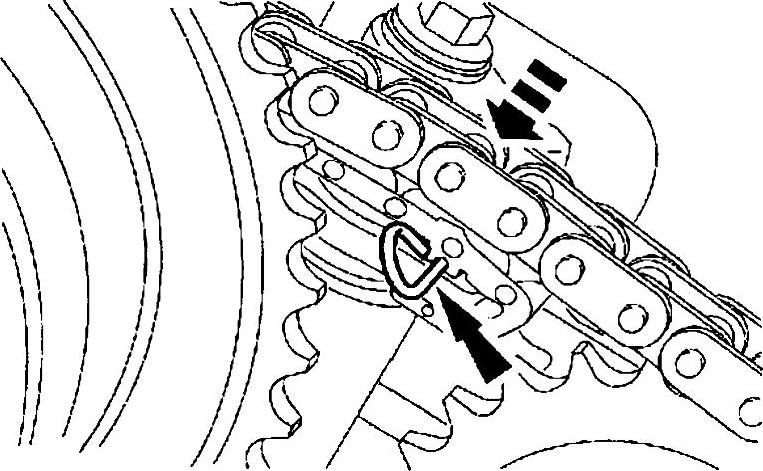

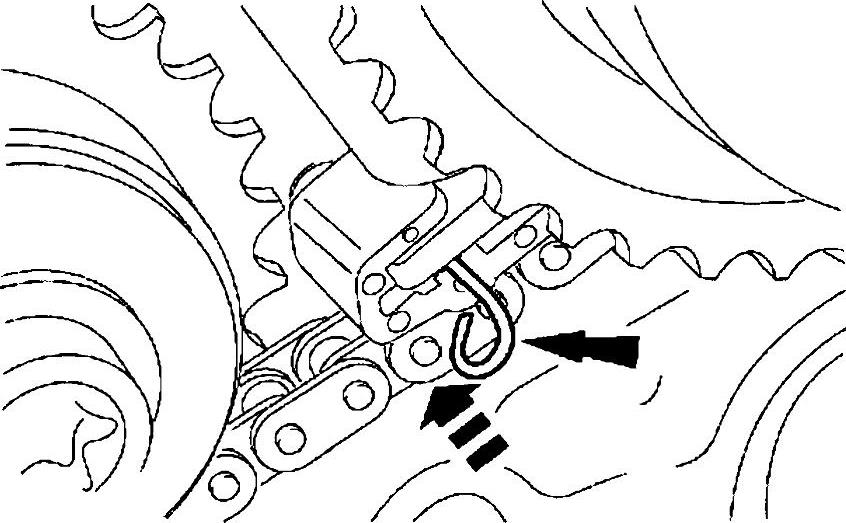

14）压缩左侧次级正时链条张紧器并插入限位销，如图15-13所示，使张紧器固定在压缩位置。

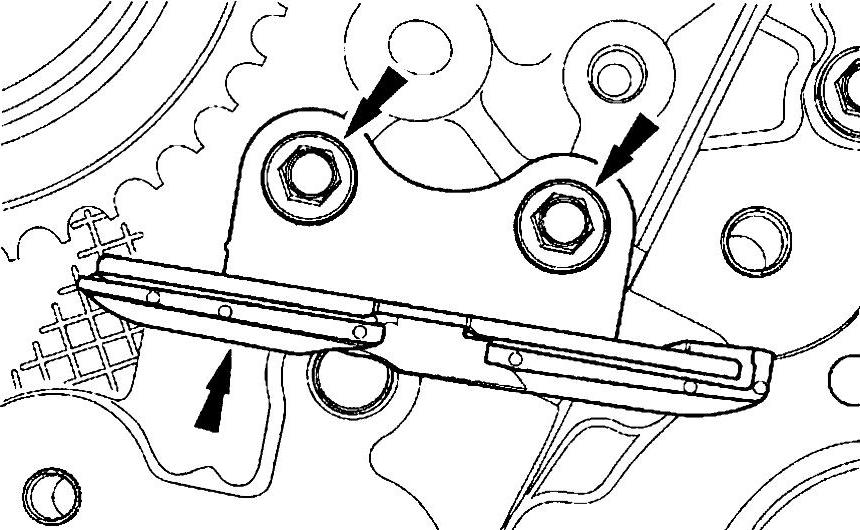

图15-12 拆卸螺栓和上部导轨
图15-13 在左侧次级正时链条张紧器内 插入限位销
15）拆下并废弃左侧可变凸轮轴正时总成螺栓和左侧排气凸轮轴链轮螺栓（其识别见图15-14）。把左侧可变凸轮轴正时总成、次级正时链条和左侧排气凸轮轴链轮一起拆下。

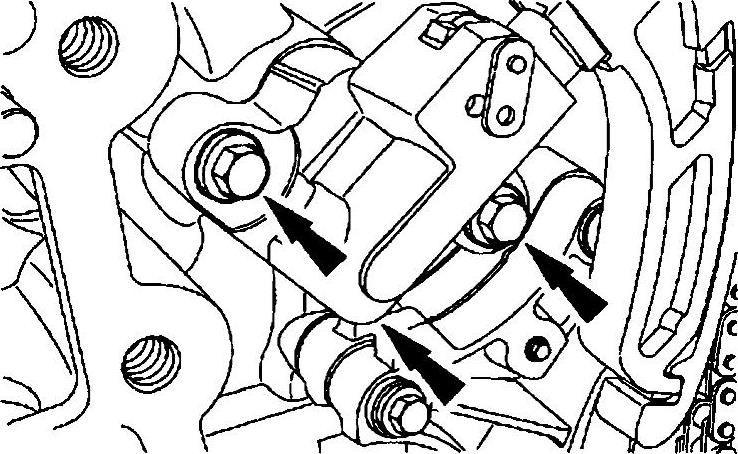

16）拆下2个螺栓和左侧次级正时链条张紧器，如图15-15所示。

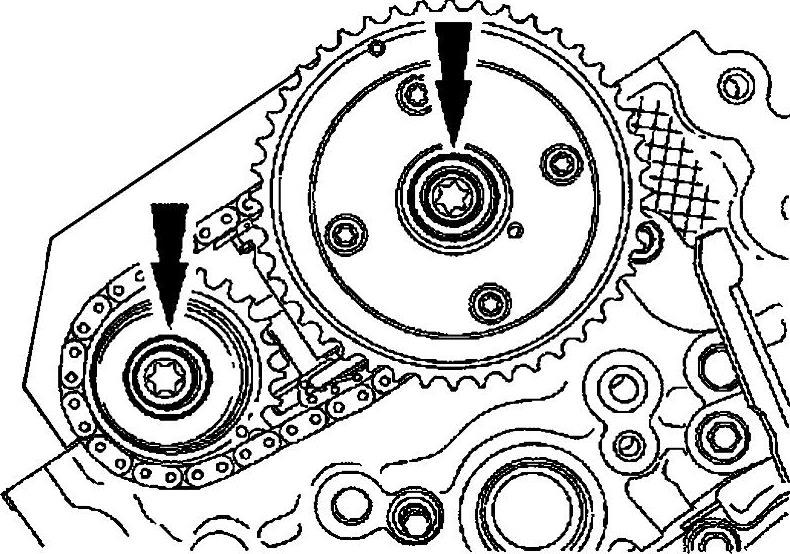

图15-14 左侧可变凸轮轴正时总成螺栓和 左侧排气凸轮轴链轮螺栓识别
图15-15 拆卸螺栓和左侧次级正时链条张紧器
17）压缩右侧次级正时链条张紧器并插入限位销，如图15-16所示，使张紧器固定在压缩位置。
18）拆下并废弃右侧可变凸轮轴正时总成螺栓和右侧排气凸轮轴链轮螺栓（其识别见图15-17）。把右侧可变凸轮轴正时总成、次级正时链条和右侧排气凸轮轴链轮一起拆下。
图15-16 在右侧次级正时链条张紧器内插入限位销

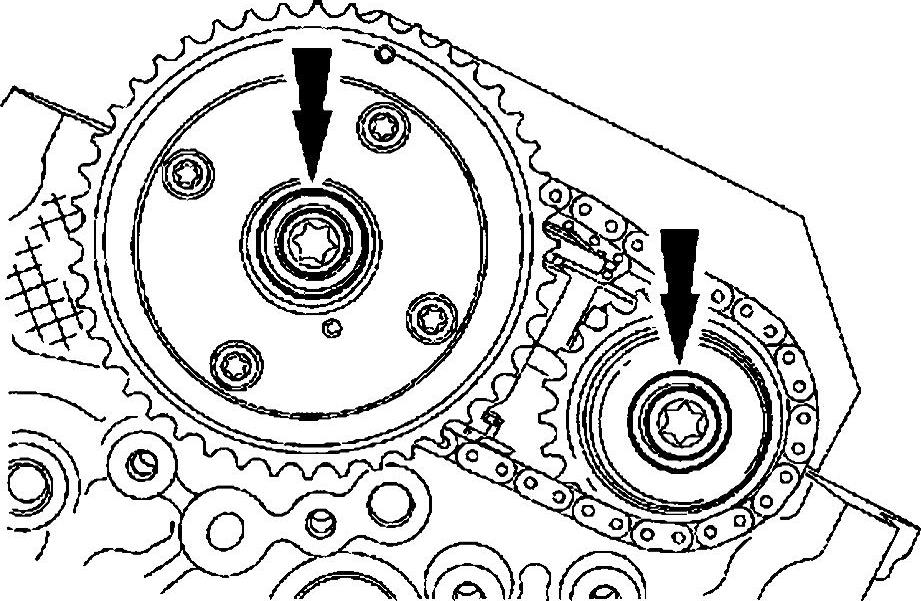

图15-17 右侧可变凸轮轴正时总成螺栓和右侧排气凸轮轴链轮螺栓识别
19）拆下2个螺栓和右侧次级正时链条张紧器，如图15-18所示。
20）拆卸2个螺栓和右侧主正时链条张紧器导轨，如图15-19所示。
