EDGE（锐界）轿车3.5L发动机正时链条安装
1）安装右侧主正时链条张紧器导轨和2个螺栓（图15-19），将螺栓紧固至10N·m。
2）安装右侧主正时链条张紧器和2个螺栓，参见图15-18，将螺栓紧固至10N·m。

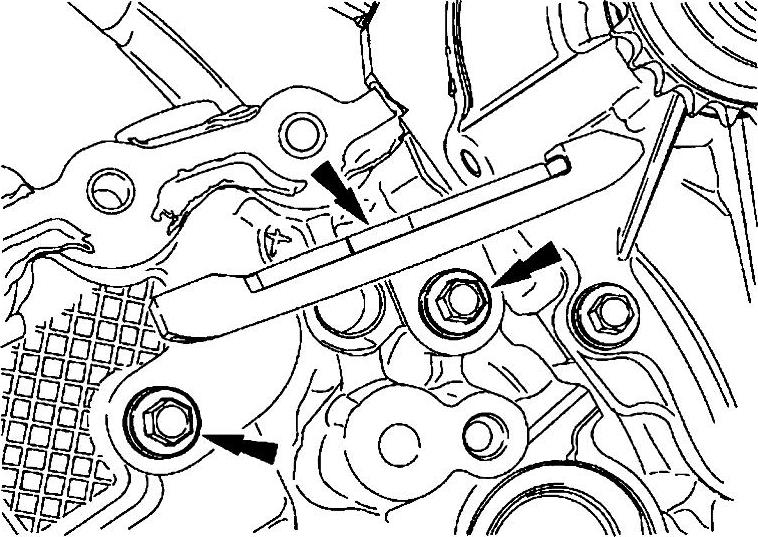

图15-18 拆卸螺栓和右侧次级正时链条张紧器
图15-19 拆卸螺栓和右侧主正时链条张紧器导轨

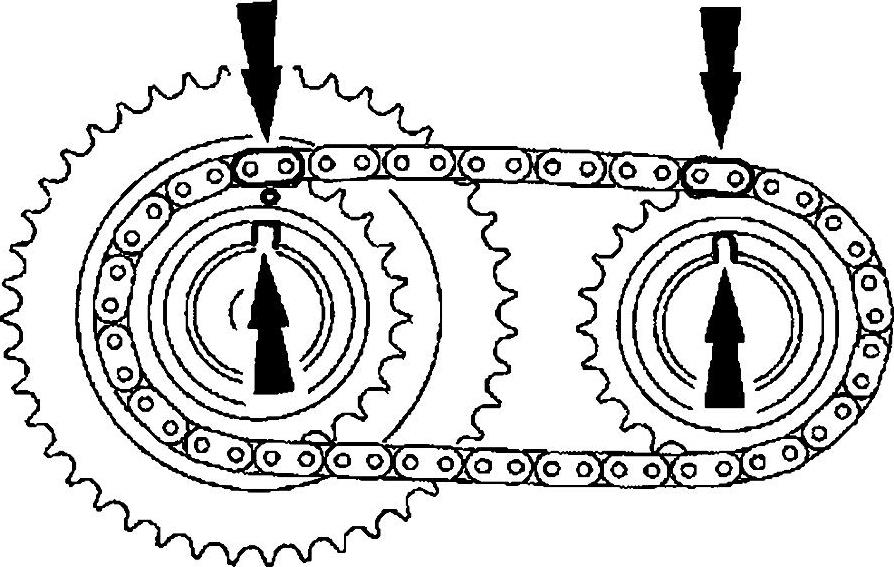

3）把右侧可变凸轮轴正时总成、右侧排气凸轮轴链轮和右侧次级正时链条组装好。确保正时链条上的镀色链节对齐正时标记，如图15-20所示。

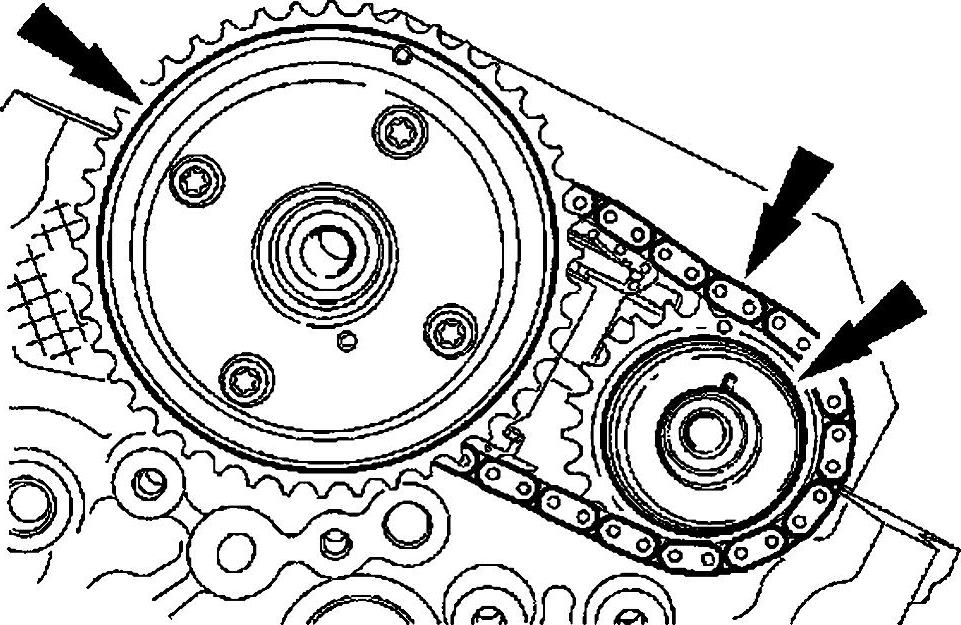

4）把右侧次级正时链条安装到凸轮轴上，如图15-21所示。

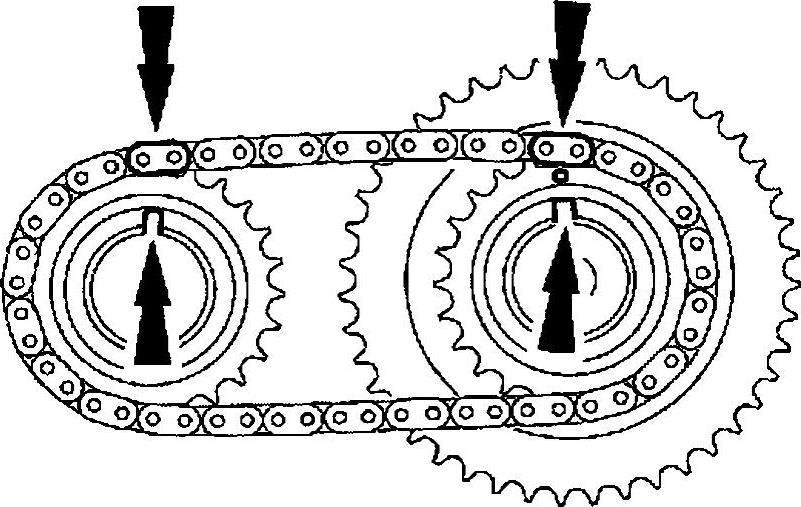

图15-20 镀色链节对准正时标记
图15-21 安装右侧次级正时链条

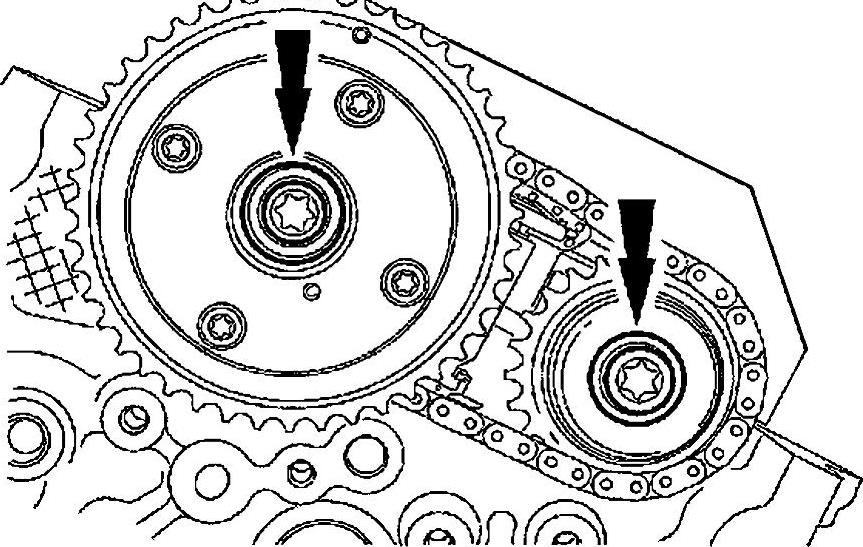

5）如图15-22所示，换用2个新螺栓并分四次紧固：第一步紧固至40N·m，第二步拧松1周，第三步紧固10N·m，第四步拧紧90°。

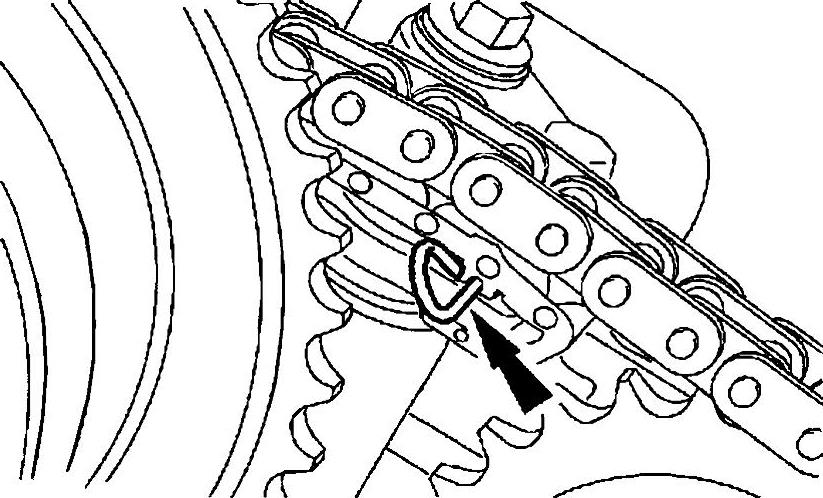

6）拆卸右侧次级正时链条张紧器内插入的限位销，如图15-23所示。
图15-22 紧固2个螺栓
图15-23 拆下限位销

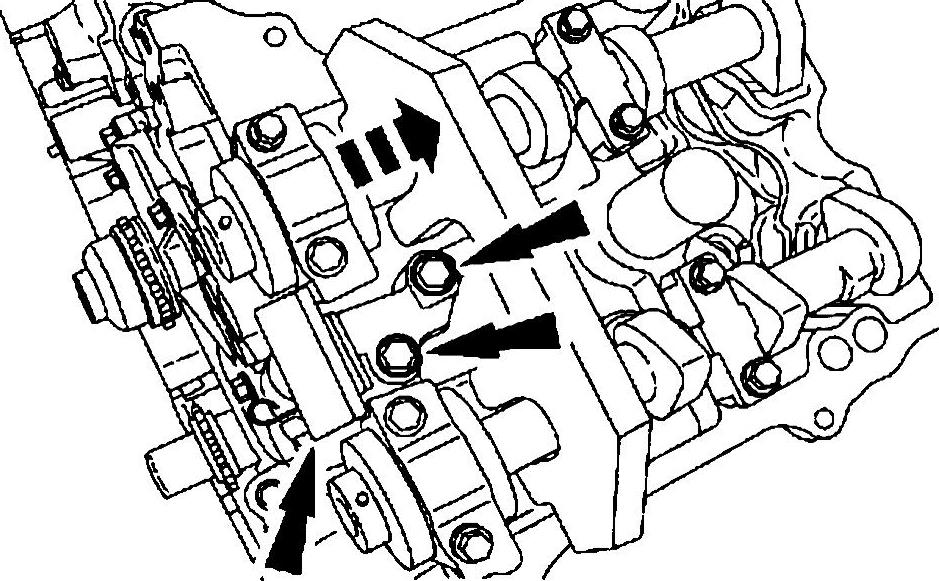

7）安装左侧次级正时链条张紧器和2个螺栓，如图15-24所示。将螺栓紧固至10N·m。
8）把左侧可变凸轮轴正时总成、左侧排气凸轮轴链轮和左侧次级正时链条组装好。确保正时链条上的镀色链节对齐正时标记，如图15-25所示。
图15-24 安装左侧次级正时链条张紧器和2个螺栓
图15-25 镀色链节对准正时标记
9）把左侧次级正时链条安装到凸轮轴上，如图15-26所示。
图15-26 安装左侧次级正时链条

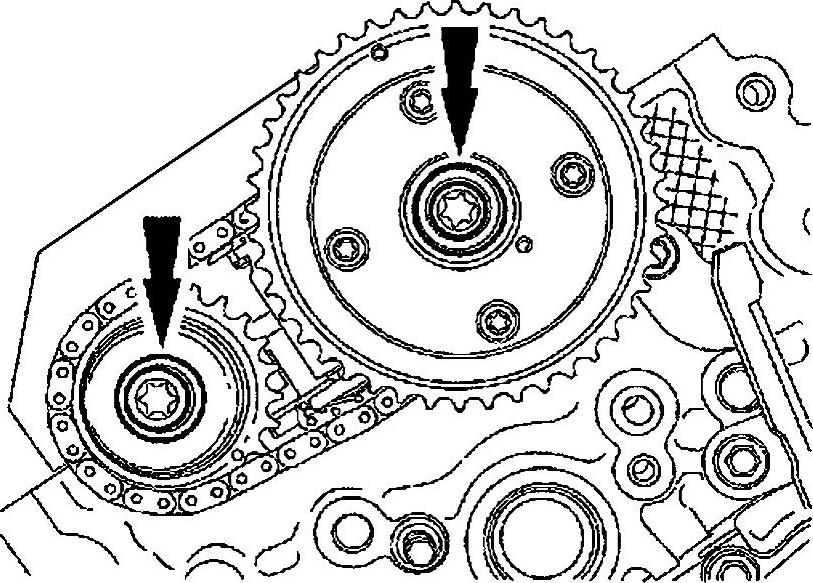

10）如图15-27所示，换用2个新螺栓并分四次紧固：第一步紧固至40N·m，第二步拧松1周，第三步紧固10N·m，第四步拧紧90°。
11）拆卸左侧次级正时链条张紧器内插入的限位销，如图15-28所示。
12）安装曲轴链轮，如图15-29所示。
13）安装主正时链条，并确保正时链条上的镀色链节与可变凸轮轴正时总成上的正时标记和曲轴链轮上的正时标记对齐，如图15-30所示。
14）安装左侧主正时链条上部导轨和2个螺栓，如图15-31所示。将螺栓紧固至10N·m。
15）安装左侧主正时链条下部导轨和2个螺栓，如图15-32所示。将螺栓紧固至10N·m。
16）安装主正时链条张紧器臂，如图15-33所示

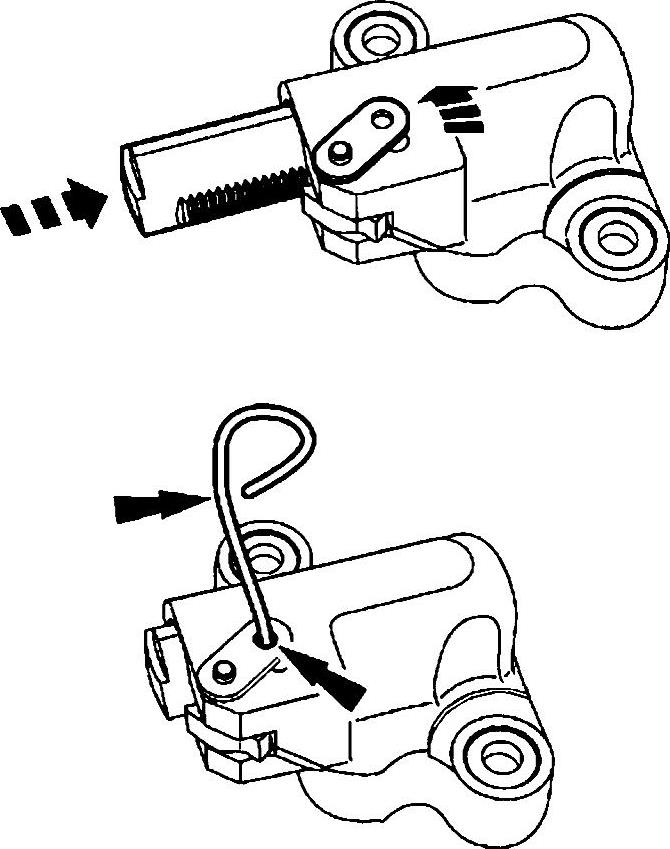

17）如图15-34所示，重新设置主正时链条张紧器：

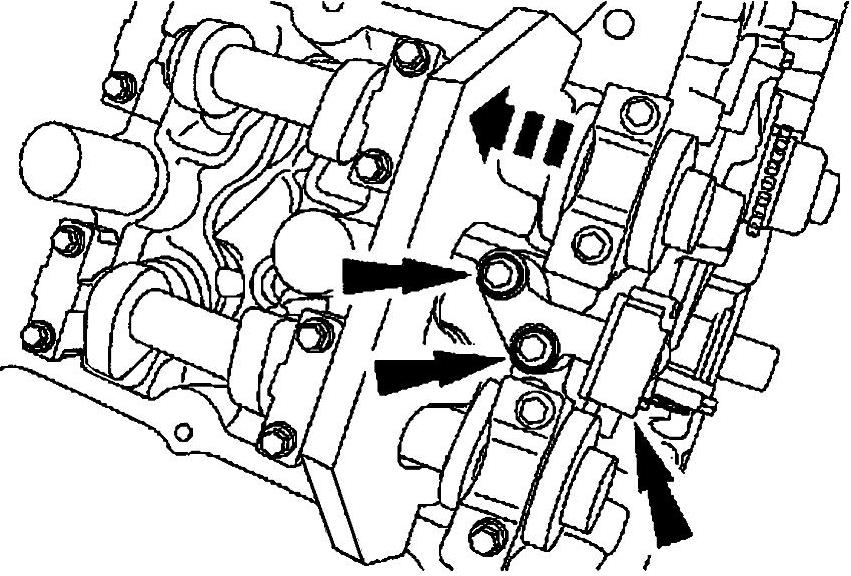

图15-27 紧固2个螺栓
图15-28 拆下限位销

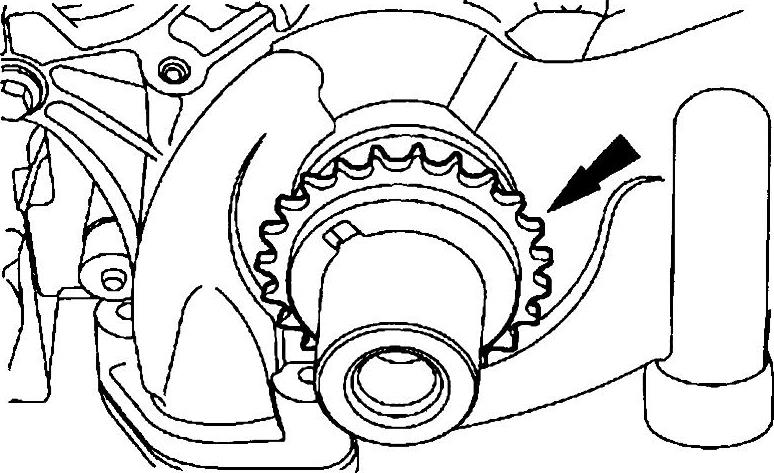

图15-29 安装曲轴链轮

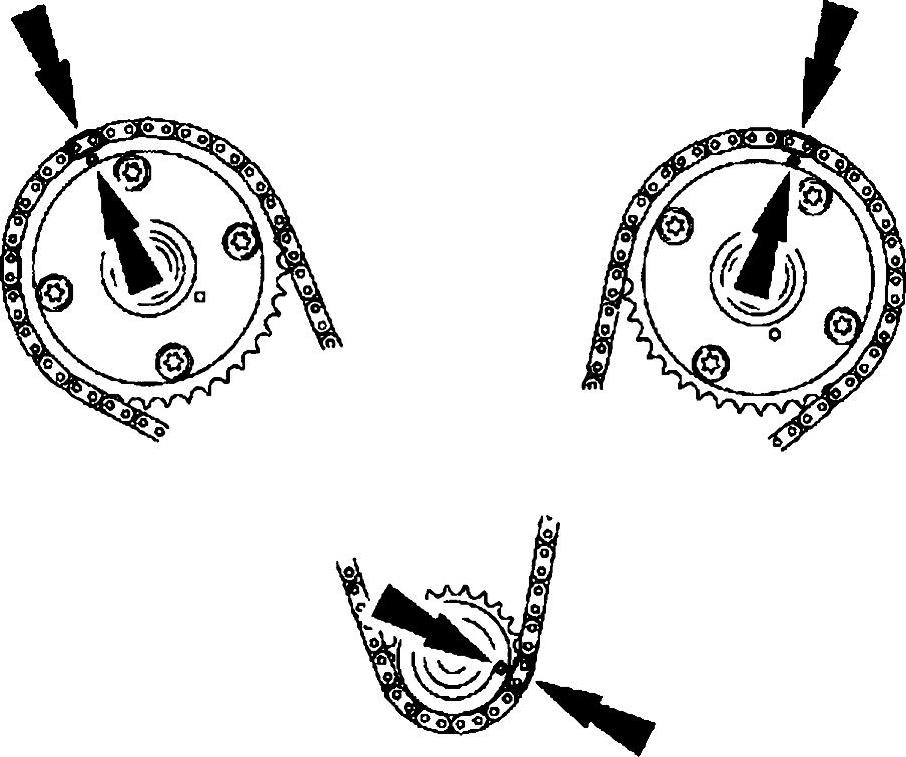

图15-30 对齐正时标记

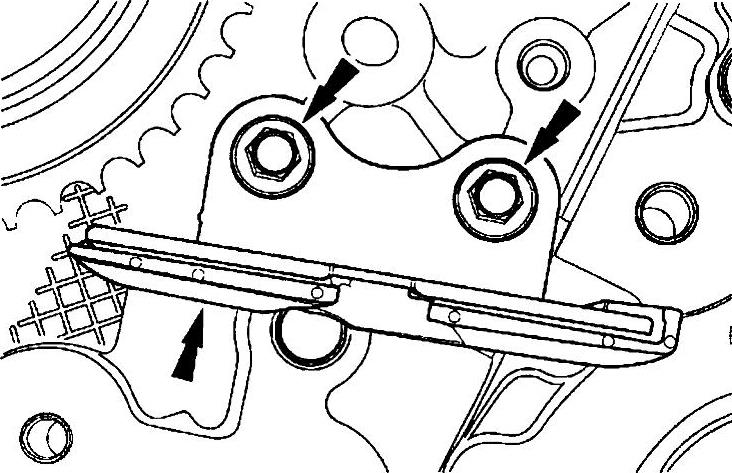

图15-31 安装左侧主正时链条上部导轨和2个螺栓

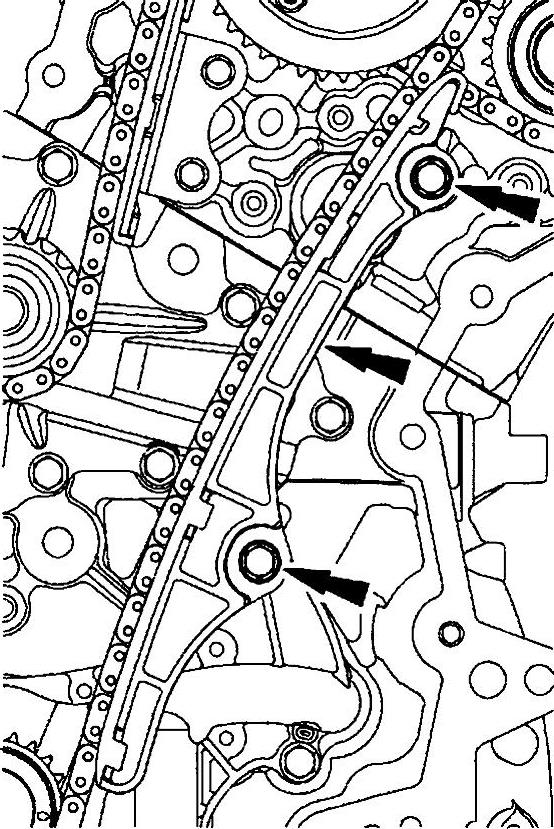

图15-32 安装左侧主正时链条下部导轨和2个螺栓

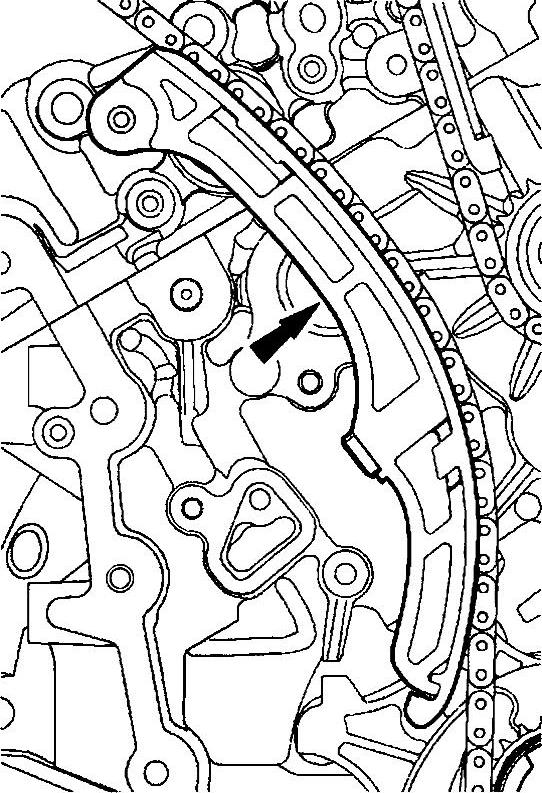

图15-33 安装主正时链条张紧器臂
图15-34 重新设置主正时链条张紧器
①逆时针转动张紧器杆。
②用装有软套的台虎钳压缩张紧器柱塞。
③将张紧器杆上的小孔与张紧器壳体上的小孔对齐。
④插入限位销。
18）安装主正时链条张紧器和2个螺栓，如图15-35所示。将螺栓紧固至10N·m。
19）确认各个正时标记对齐，如图15-36所示。

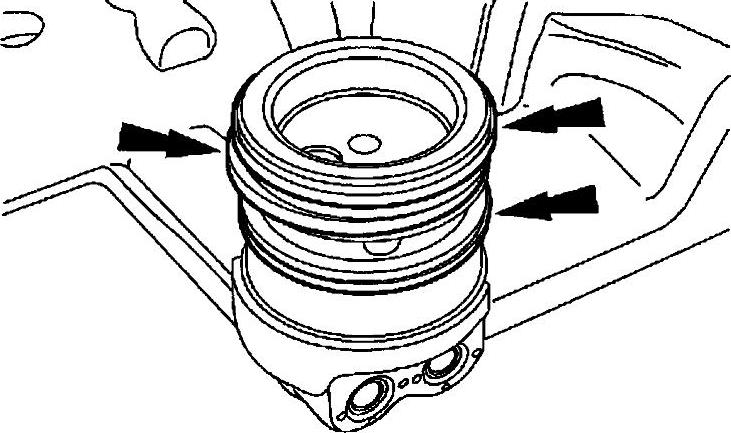

20）安装新的可变凸轮轴正时壳体密封，如图15-37所示。
21）安装发动机前盖。

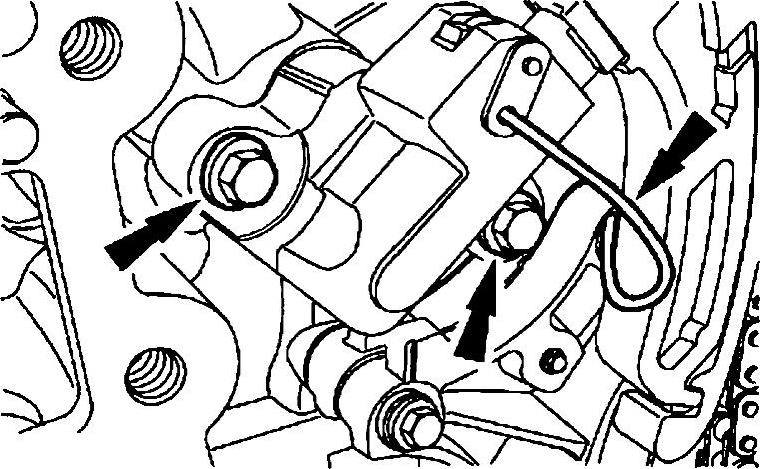

图15-35 安装主正时链条张紧器和2个螺栓

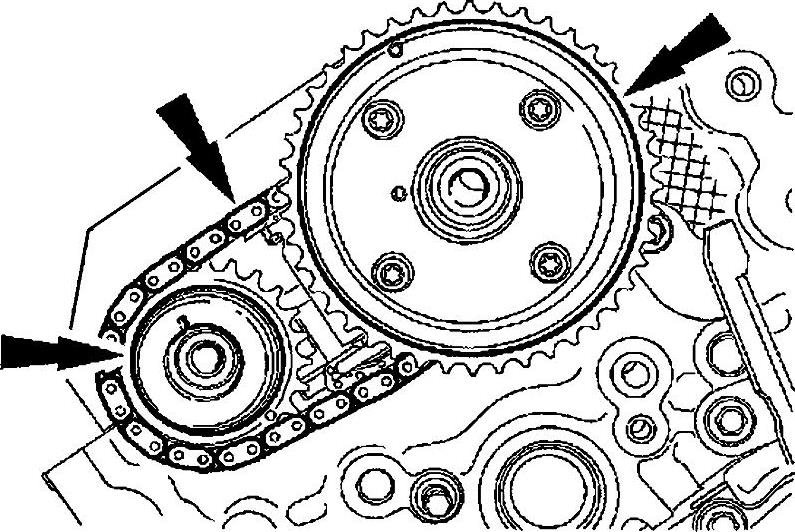

图15-36 对齐正时标记
图15-37 安装新密封
