HUMMERH3轿车3.7L发动机正时链条拆装步骤
1.HUMMERH3轿车3.7L发动机正时链条拆卸步骤
1）拆卸发动机气缸1上的火花塞。
2）拆卸凸轮轴盖罩。
3）拆卸排气凸轮轴位置传感器。
4）拆卸进气凸轮轴位置传感器。
5）拆卸发动机前罩。
6）顺时针转动曲轴，使发动机1缸活塞位于压缩行程上止点位置。
7）把凸轮轴固定工具安装到凸轮轴后端，见图17-1。

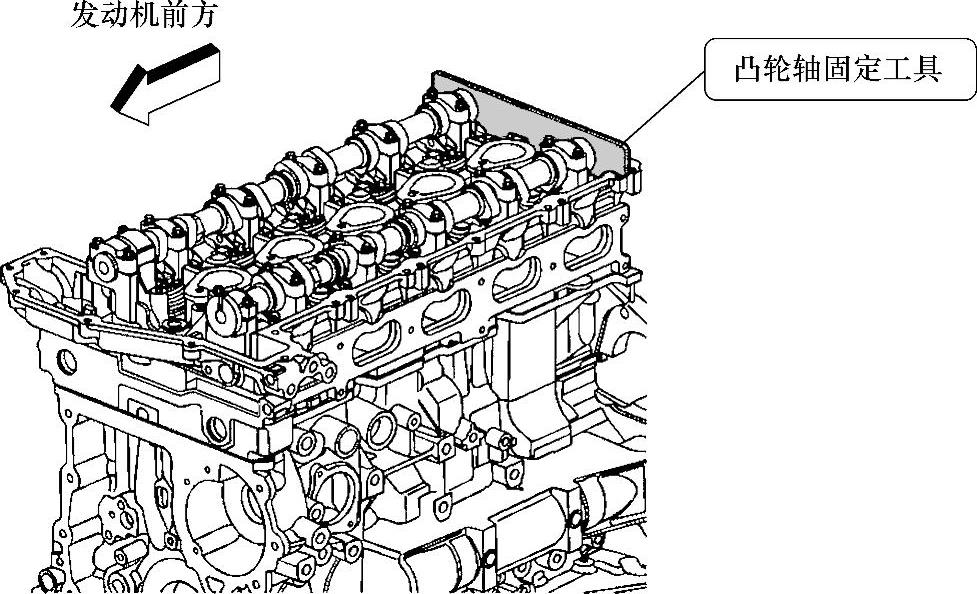

图17-1 安装凸轮轴固定工具
8）按照图17-2所示，把正时链条张紧器的张紧滑轨压入，解除正时链条的张紧力。

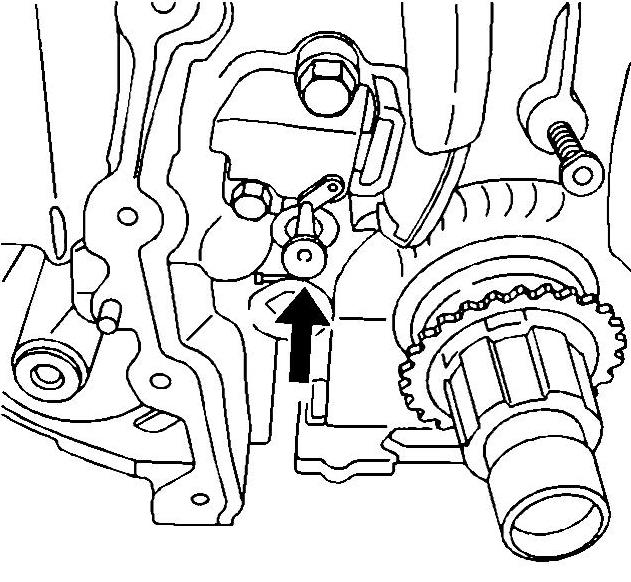

9）按照图17-3所示，用一个T字形零件将正时链条张紧器的滑轨固定住。
10）如图17-4所示，拆下排气凸轮轴位置执行器螺栓并将拆下的螺栓废弃。
图17-2 解除正时链条张紧力
图17-3 固定正时链条张紧器滑轨
11）拆下排气凸轮轴位置执行器。拆下进气凸轮轴链轮螺栓并将拆下的螺栓废弃，见图17-5。
12）拆下进气凸轮轴链轮，见图17-5。
13）拆卸正时链条，见图17-5。
14）拆卸曲轴链轮，见图17-5。

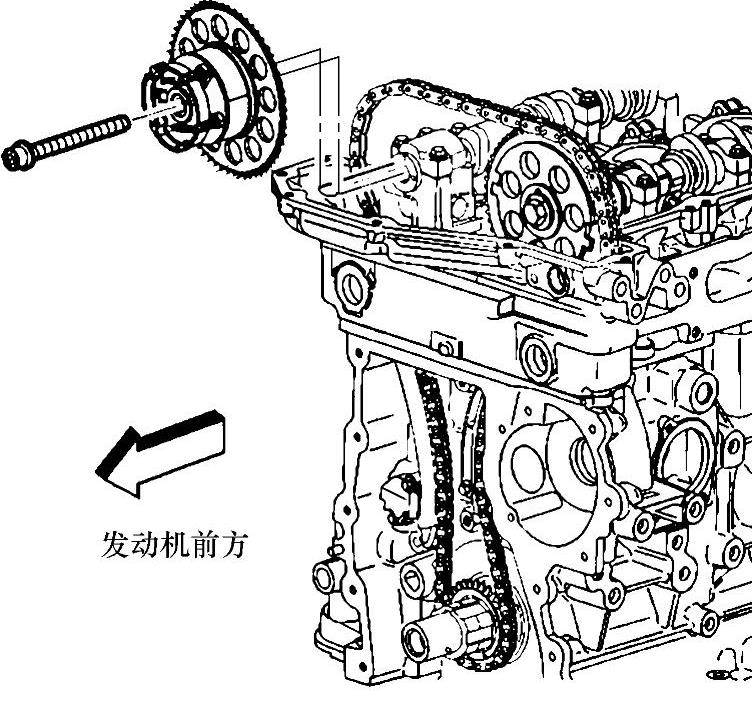

图17-4 拆下排气凸轮轴位置执行器螺栓

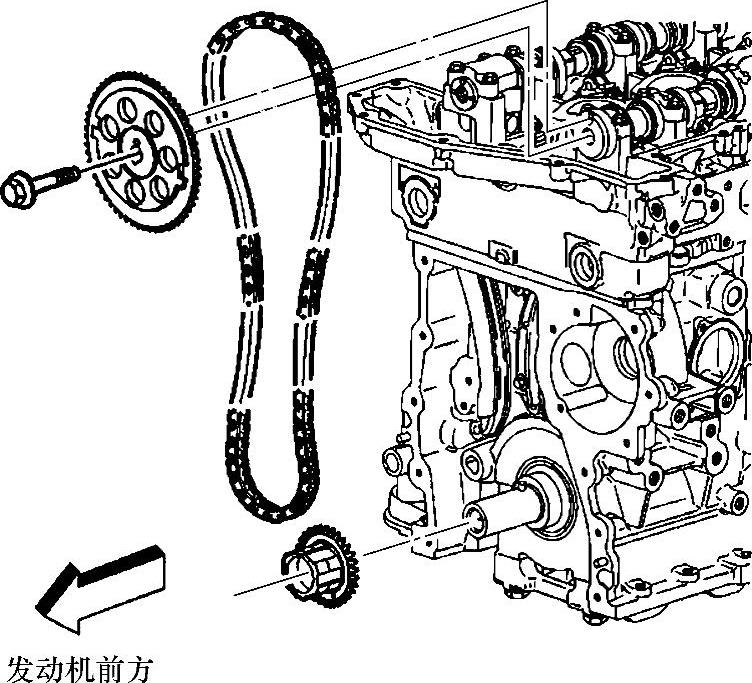

图17-5 正时链条与链轮识别
15）将拆下的正时链条和链轮擦拭干净。
2.HUMMERH3轿车3.7L发动机正时链条安装步骤
1）确保气缸1活塞位于上止点位置，曲轴上的销子应笔直朝上。按照图17-6所示，把曲轴链轮安装到曲轴上。
2）按照图17-6所示，把进气凸轮轴链轮安装到正时链条上。将正时链条上的深色链节1与进气凸轮轴上的正时标记对齐。
3）沿着气缸盖内部的空隙，将正时链条向下放入。
4）把正时链条安装到曲轴链轮上。
5）按照图17-6所示，将正时链条上的深色链节2与曲轴链轮上的正时标记对齐。
6）把进气凸轮轴链轮安装到进气凸轮轴上
7）按照图17-7所示，换装新的进气凸轮轴链轮螺栓。将螺栓紧固至20N·m，然后再将螺栓拧紧100°。

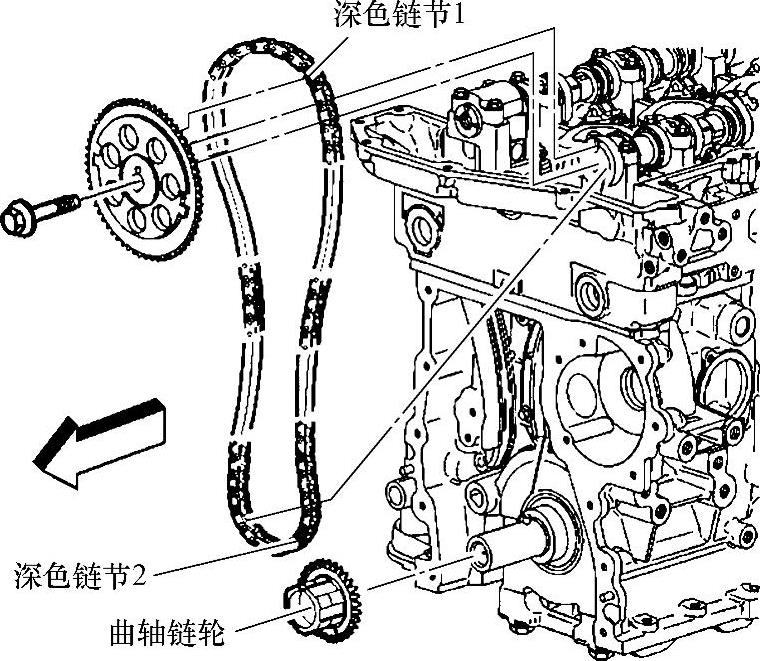

图17-6 安装正时链条和链轮

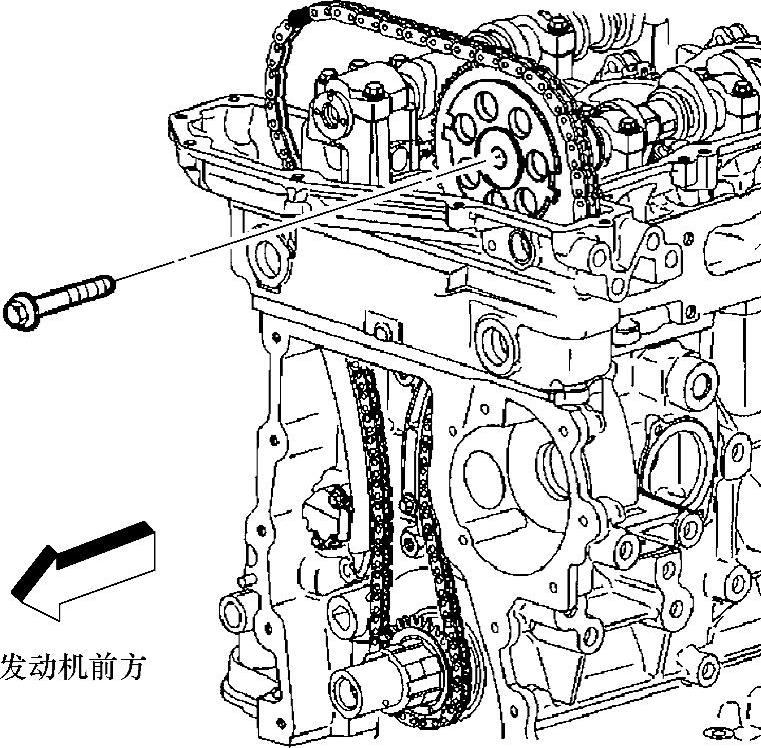

图17-7 安装进气凸轮轴链轮螺栓
8）在安装正时链条前，先要确保使凸轮轴位置调节器在完全提前位置（顺时针转动到底）。
9）将排气凸轮轴位置执行器安装到正时链条上，按照图17-8所示，将正时链条深色链节与排气凸轮轴位置执行器链轮上的正时标记对齐。
10）把排气凸轮轴位置执行器安装到排气凸轮轴上。
11）按照图17-9所示，换装新的排气凸轮轴位置执行器螺栓，将螺栓紧固至25N·m，然后再将螺栓拧紧135°。

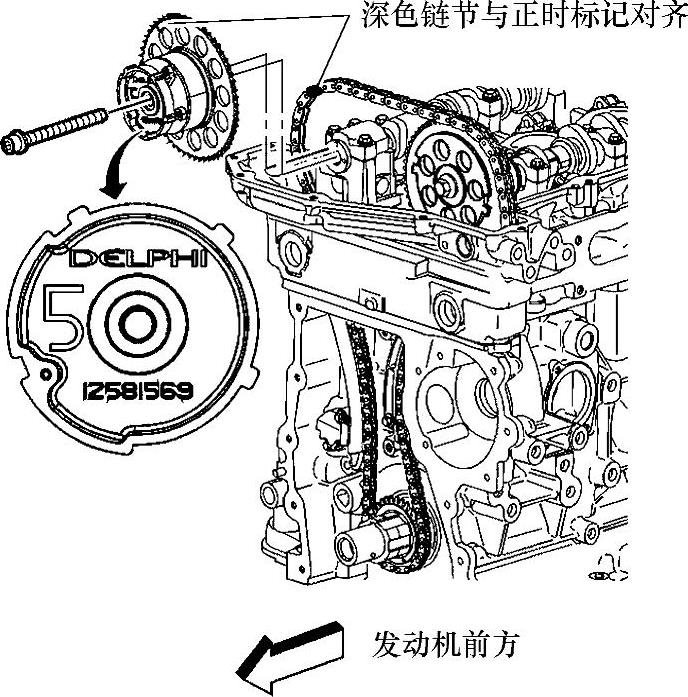

图17-8 安装排气凸轮轴位置执行器

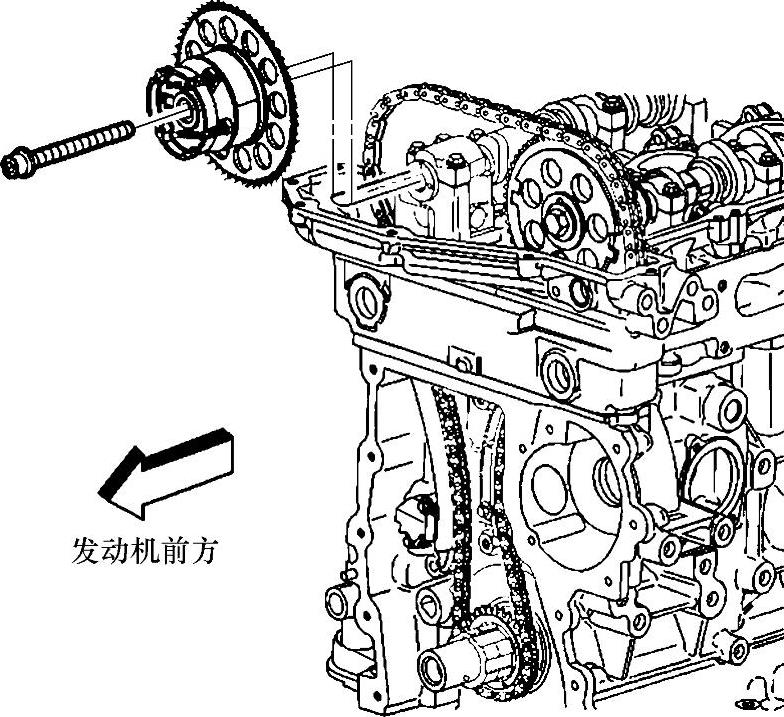

图17-9 排气凸轮轴位置执行器螺栓

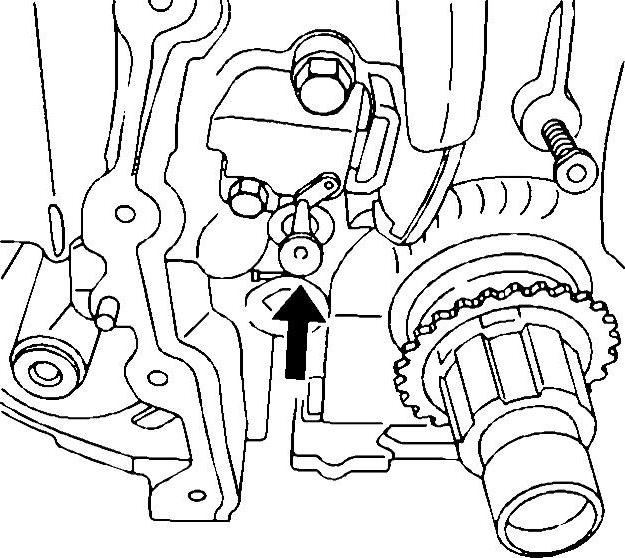

12）按照图17-10所示，把固定正时链条张紧器滑轨的T字形零件取下，使正时链条重新张紧。
13）按照图17-11所示，从凸轮轴上拆下凸轮轴固定工具。

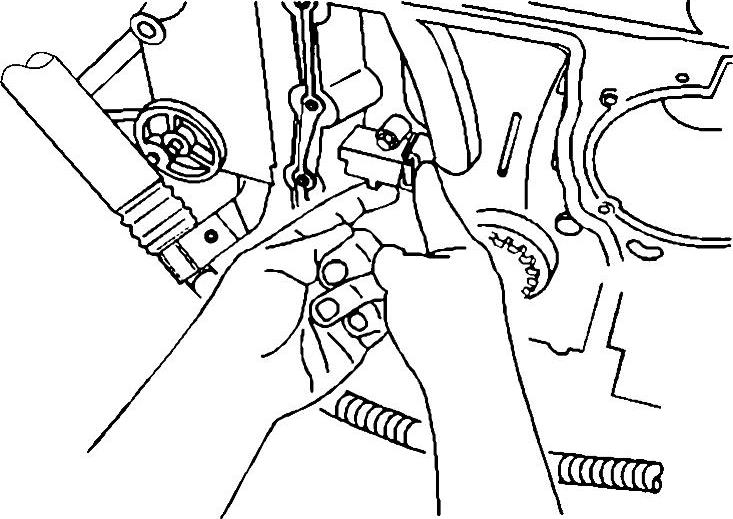

图17-10 取出T字形零件
图17-11 凸轮轴固定工具
14）确保正时链条上的深色链节必须与各个链轮上的正时标记对齐，见图17-12。
15）安装发动机前盖。
16）安装进气凸轮轴位置传感器。
17）安装排气凸轮轴位置传感器。
18）安装凸轮轴盖。
19）安装1缸火花塞。
