HUMMERH2轿车4.8L发动机正时链条拆装步骤

一、HUMMER H2轿车4.8L发动机正时链条拆装步骤

1.HUMMERH2轿车4.8L发动机正时链条拆卸步骤

1）拆卸发动机机油泵。

2）转动曲轴，使曲轴上的正时标记与凸轮轴链轮上的正时标记对齐。

3）拆卸凸轮轴链轮螺栓。

4）拆卸凸轮轴链轮和正时链条，见图17-26。

5）如图17-27所示，安装专用工具，准备拆卸曲轴链轮

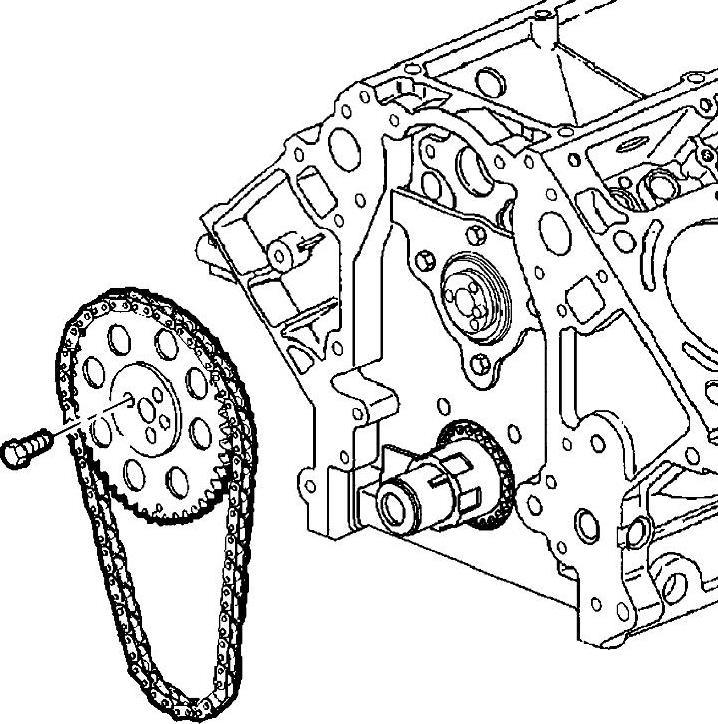

图17-26 凸轮轴链轮、链轮螺栓和正时链条

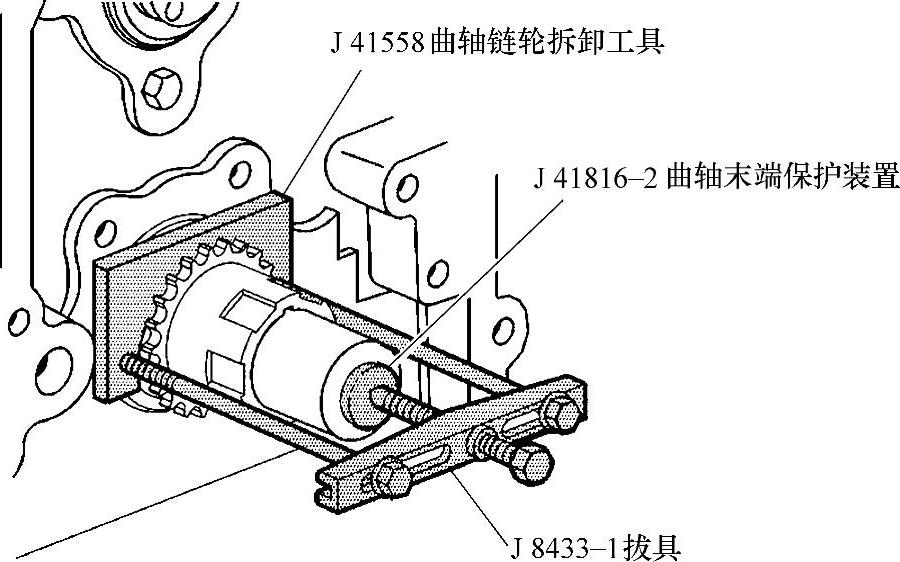

图17-27 安装专用工具

6）拆下曲轴链轮，如图17-28所示。

7）如有必要，取下曲轴键。

8）把拆下的正时链条和各个链轮擦拭干净。

2.HUMMERH2轿车4.8L发动机正时链条安装步骤

1）把曲轴键安装到键槽内，如图17-29所示。

2）按照图17-30所示，把曲轴键敲入曲轴键槽中。

3）按照图17-31所示，把曲轴链轮安装到曲轴前部，曲轴键要对准曲轴链轮上的键槽。

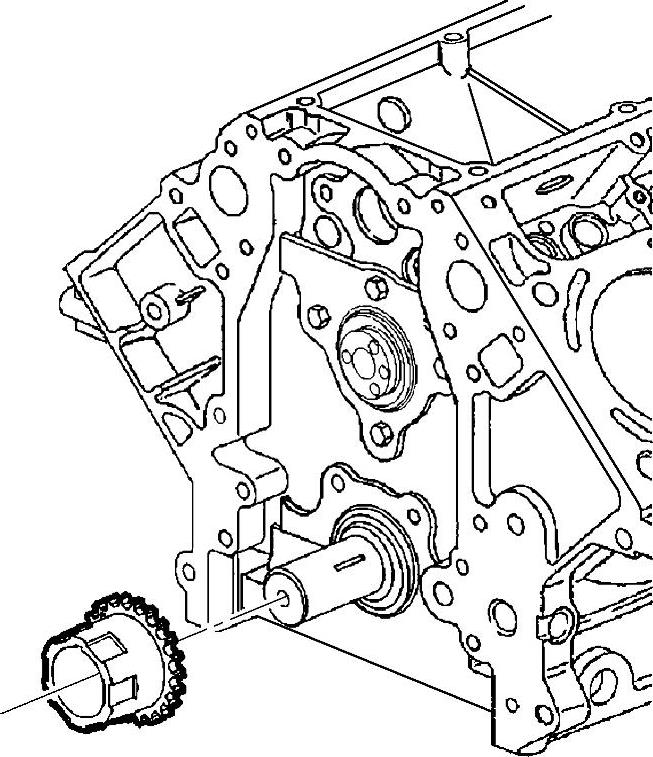

图17-28 曲轴链轮

图17-29 曲轴键和键槽

图17-30 把曲轴键敲入键槽

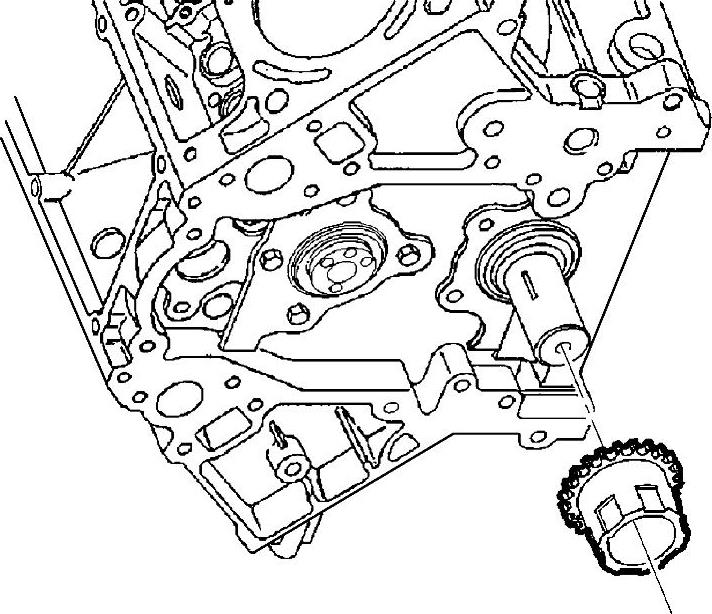

图17-31 安装曲轴链轮

4）按照图17-32所示，用专用工具安装曲轴链轮，使曲轴链轮彻底落座在曲轴法兰上。

5）转动曲轴链轮，使曲轴链轮上的正时标记定位在12点钟位置。

6）按照图17-33所示，安装凸轮轴链轮和正时链条。

7）必要时转动凸轮轴链轮或曲轴链轮，使曲轴链轮正时标记（位于12点钟位置）与凸轮轴链轮正时标记（位于6点钟位置）对齐，见图17-34。

8）安装凸轮轴链轮螺栓并将螺栓紧固至35N·m。

9）安装机油泵。
