ES330轿车3.3L（3MZ-FE）发动机正时带拆卸

二、ES 330轿车3.3L（3MZ-FE） 发动机正时带拆卸

1）拆卸右前轮。

2）拆卸右前翼子板密封。

3）拆卸连接空调压缩机和曲轴带轮的传动带。

4）拆卸叶轮泵传动带。

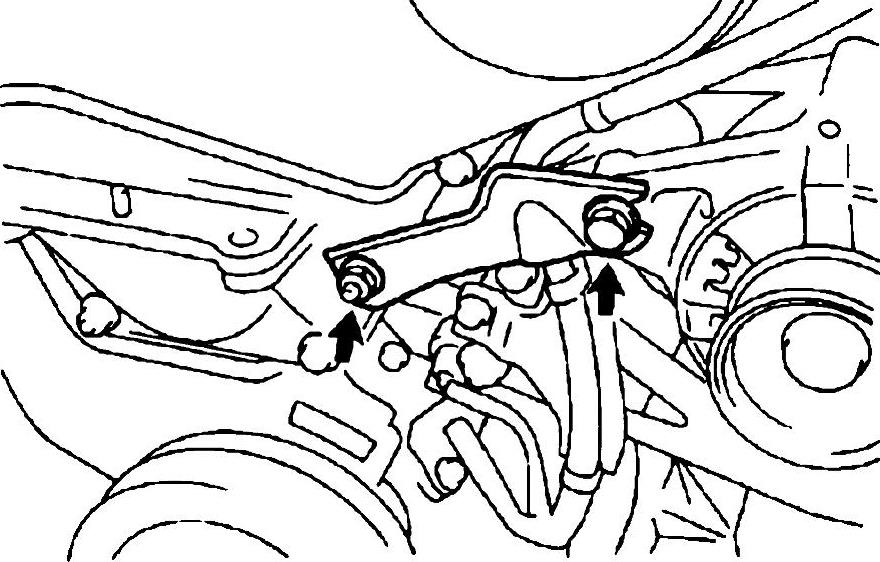

5）按照图24-3所示，拆卸发动机运动控制杆和支架。

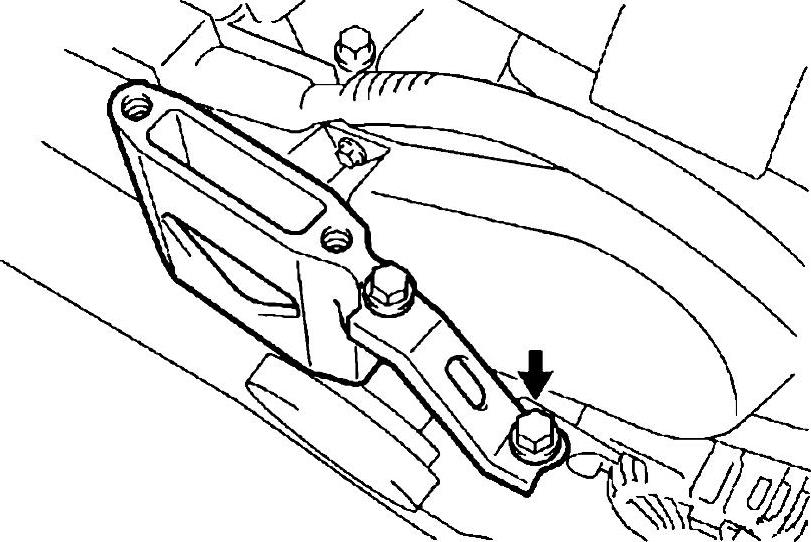

6）按照图24-4所示，拆卸右侧发动机安装支柱。

图24-3 拆卸发动机运动控制杆和支架

图24-4 拆卸右侧发动机安装支柱

7）按照图24-5所示，拆卸发电机安装支架。

图24-5 拆卸发电机安装支架

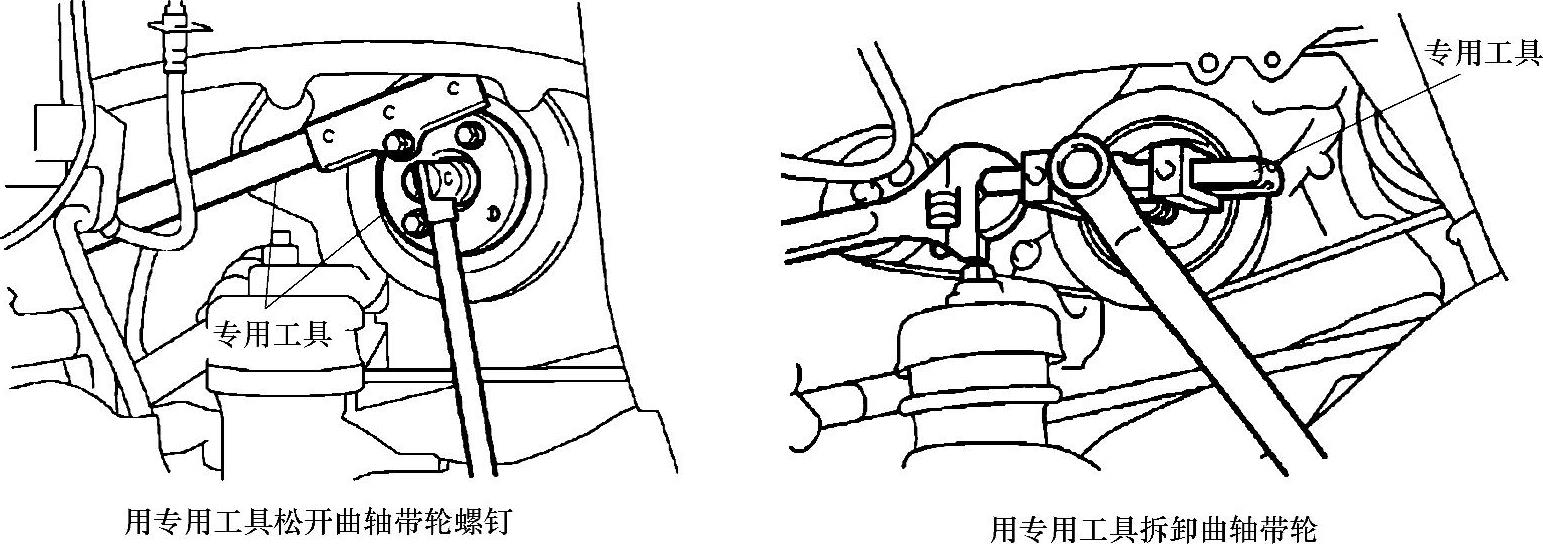

8）按照图24-6所示，拆卸曲轴带轮。

图24-6 拆卸曲轴带轮

9）拆卸1号正时带罩。

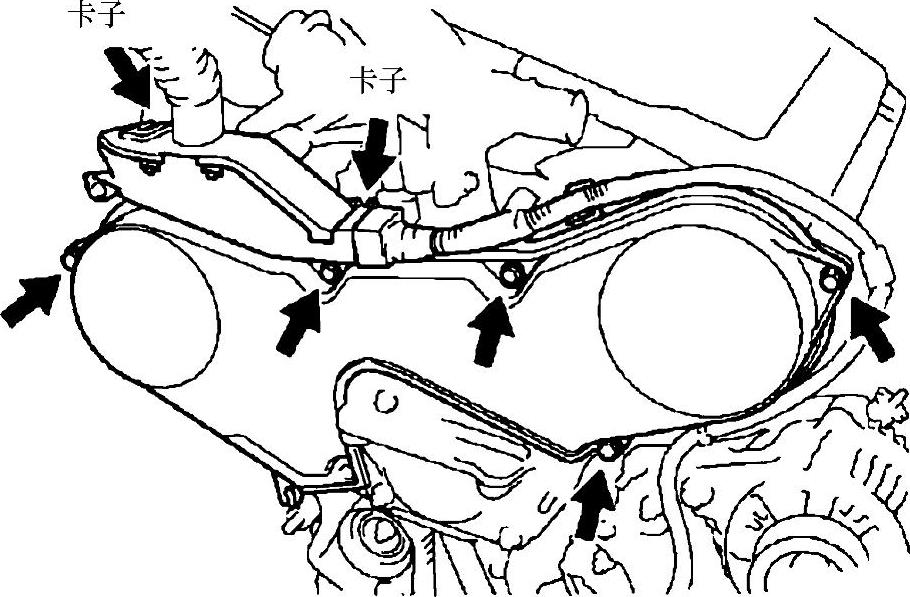

10）按照图24-7所示，拆卸2号正时带罩上的卡子和螺钉，拆下正时带罩。

11）如图24-8所示，拆卸右侧发动机安装支架。

图24-7 拆卸2号正时带罩

图24-8 拆卸右侧发动机安装支架

12）拆卸正时带导板。

13）拆卸正时带：

①先暂时将曲轴带轮螺栓和垫圈安装到曲轴上。

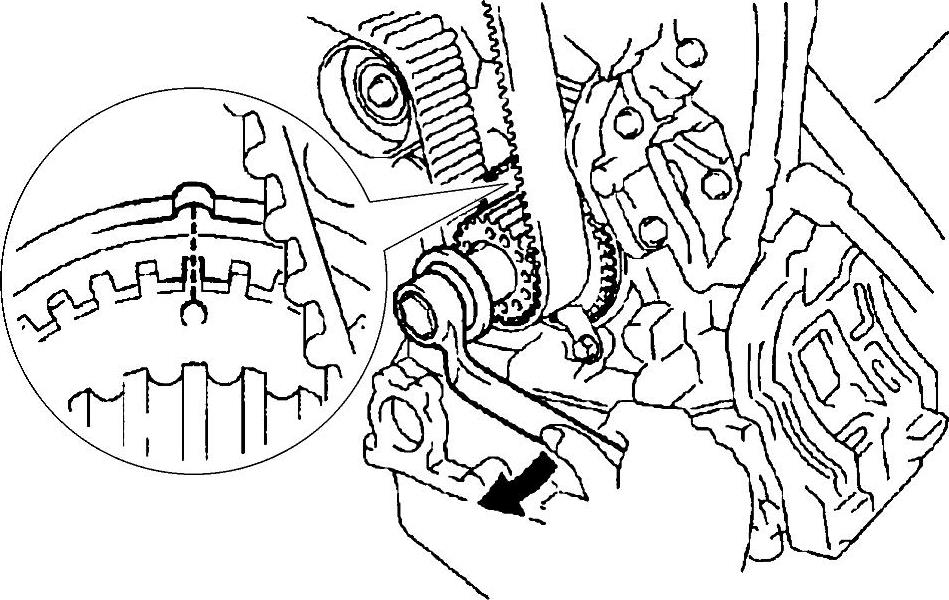

②顺时针转动曲轴，如图24-9所示，使曲轴带轮上的正时标记与机油泵壳体上的标记对齐。

图24-9 使曲轴带轮上的正时标记与机油泵壳体上的标记对齐

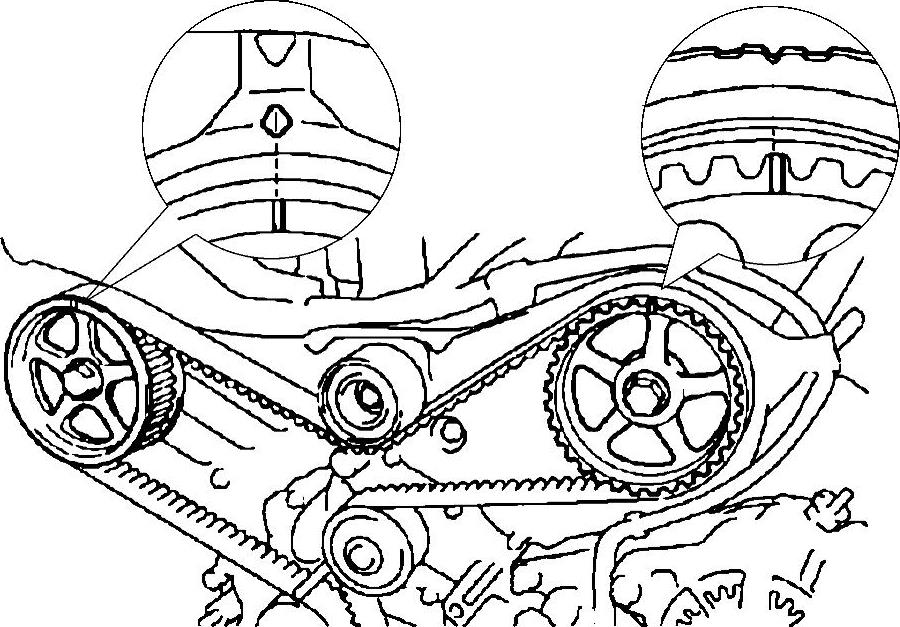

③按照图24-10所示，检查凸轮轴带轮上的正时标记是否与3号正时带罩上的标记对齐，如果没有对齐，将曲轴转动1周。

④拆下曲轴带轮螺栓。

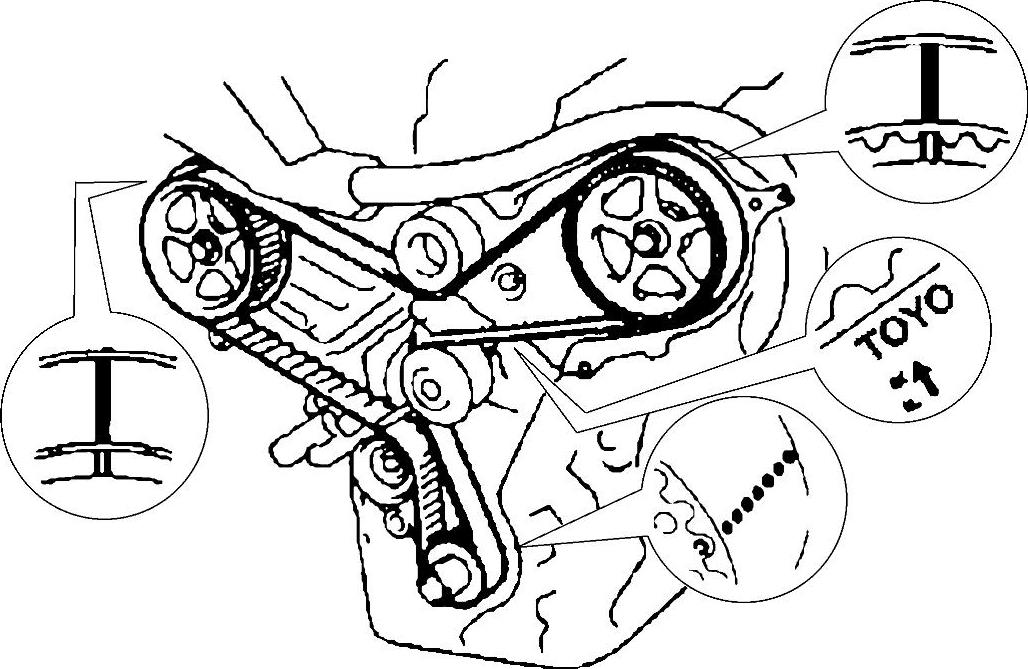

⑤如果不换用新正时带而继续使用旧的正时带，则要按照图24-11所示，检查正时带上的3个安装标记是否齐全。

图24-10 凸轮轴带轮上的正时标记与3号正时带罩上的标记对齐

图24-11 检查正时带上的3个安装标记

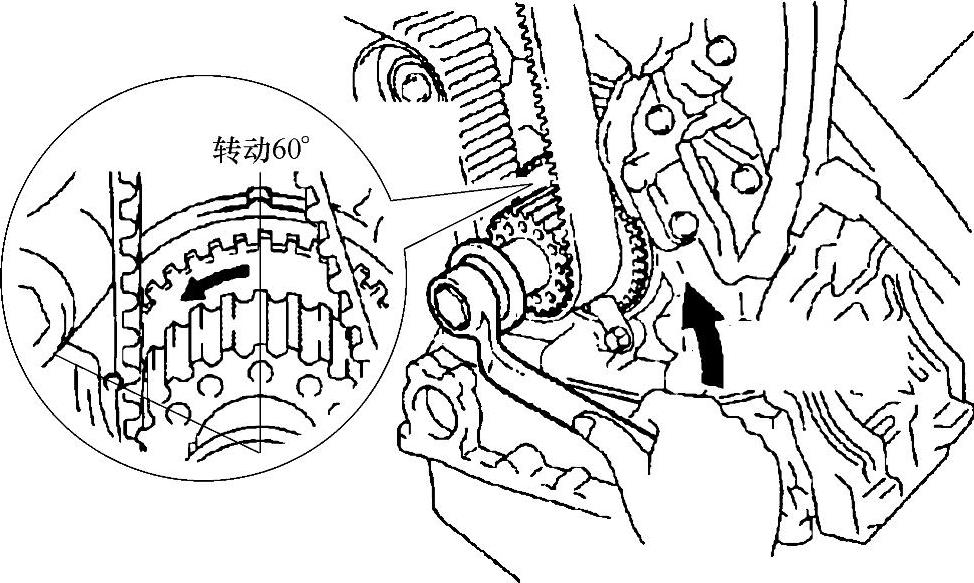

⑥如图24-12所示，转动曲轴60°，将1缸设置在上止点前60°位置。

图24-12 转动曲轴60°

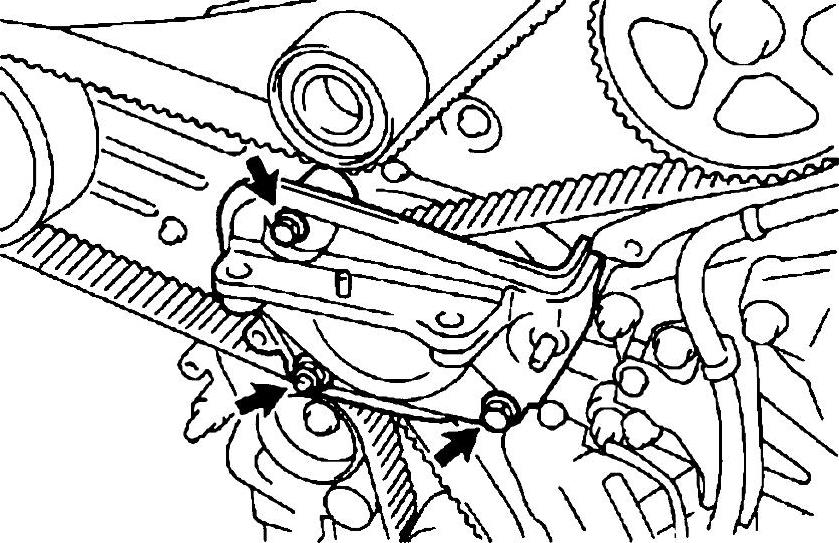

14）拆卸正时带张紧器。

15）按照图24-13所示的顺序，将正时带从各个带轮上拆下。

16）检查正时带，如果发现正时带磨损、裂纹等情况，则要换用新的正时带。
