ES330轿车3.3L（3MZ-FE）发动机正时带安装
1）把各个带轮擦拭干净。
2）确认惰轮转动顺畅，油封完好。
3）确认水泵带轮转动顺畅。
4）先暂时将曲轴带轮螺栓和垫圈安装到曲轴上。

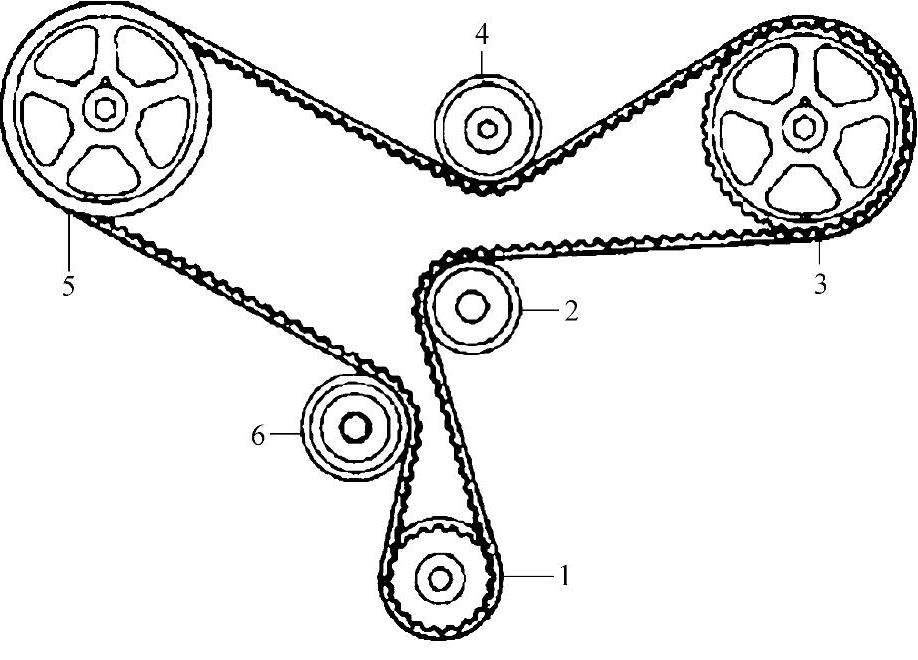

图24-13 正时带拆卸顺序

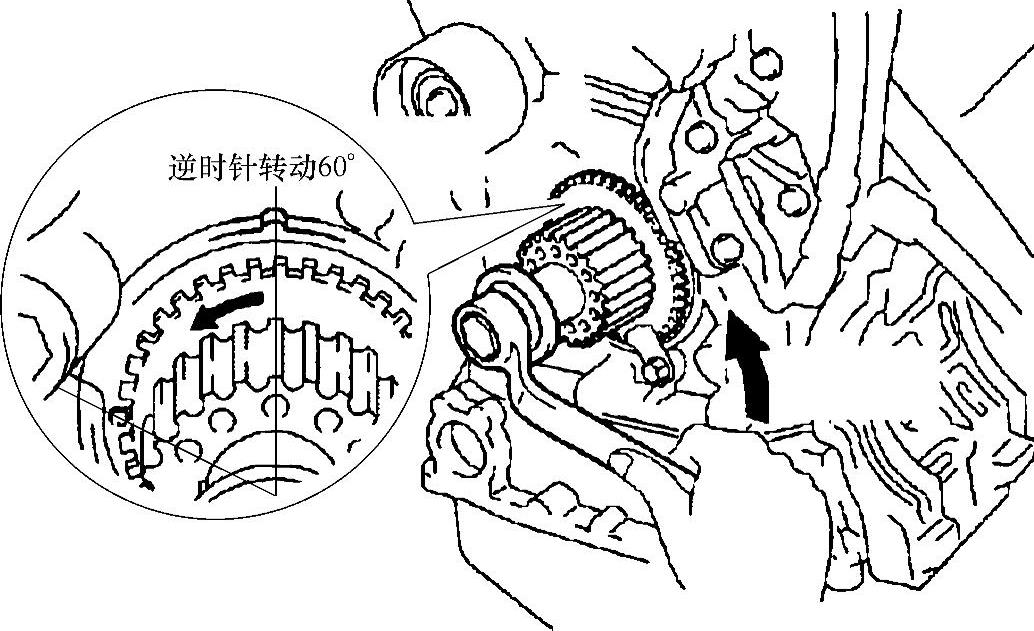

5）如图24-14所示，逆时针转动曲轴60°。
图24-14 逆时针转动曲轴60°

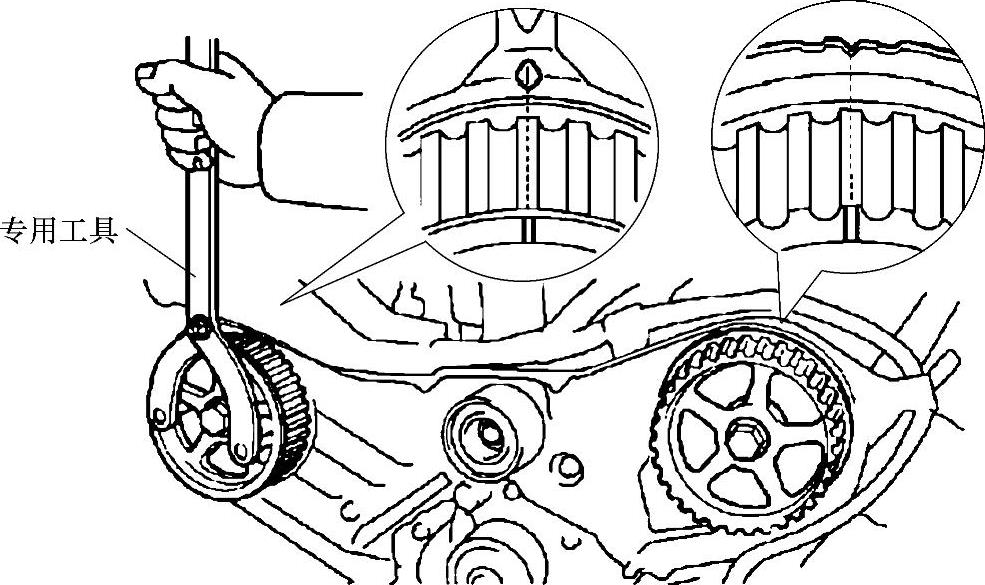

6）如图24-15所示，用专用工具转动凸轮轴带轮，使带轮上的正时标记与3号正时带罩上的标记对齐。
图24-15 凸轮轴带轮上的正时标记与3号正时带罩上的标记对齐

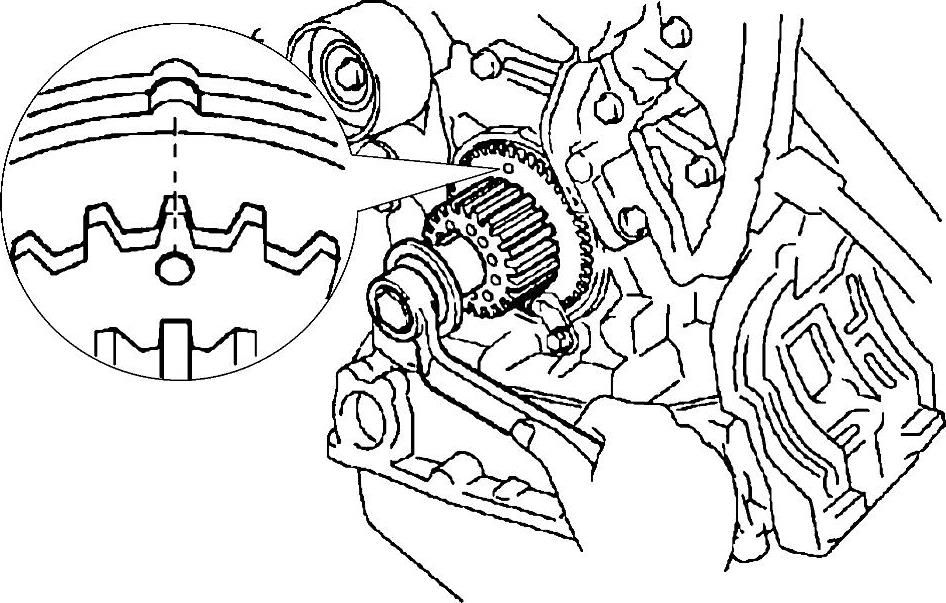

7）按照图24-16所示，转动曲轴，使曲轴带轮上的正时标记与机油泵壳体上的标记对齐。
图24-16 曲轴带轮上的正时标记与机油泵壳体上的标记对齐

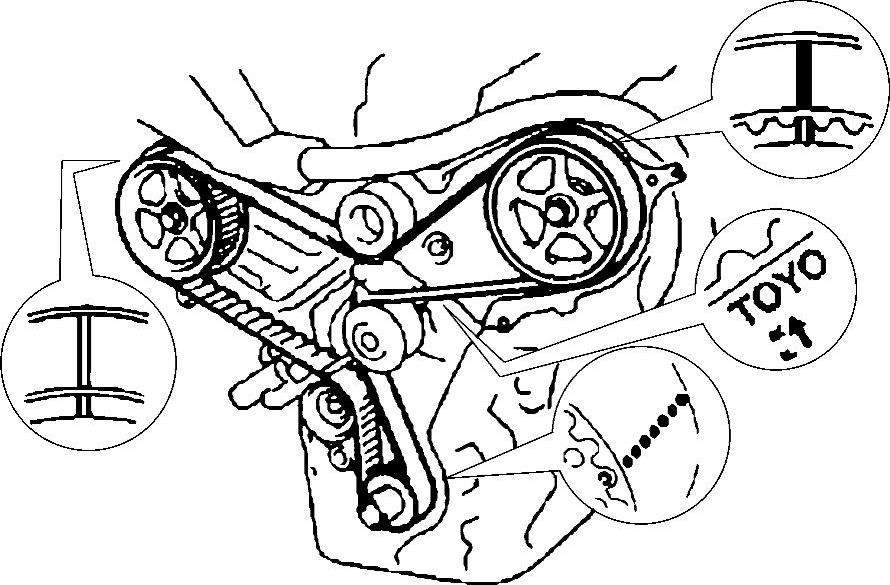

8）按照图24-17所示，将正时带上的安装标记对齐。
图24-17 将正时带上的安装标记对齐

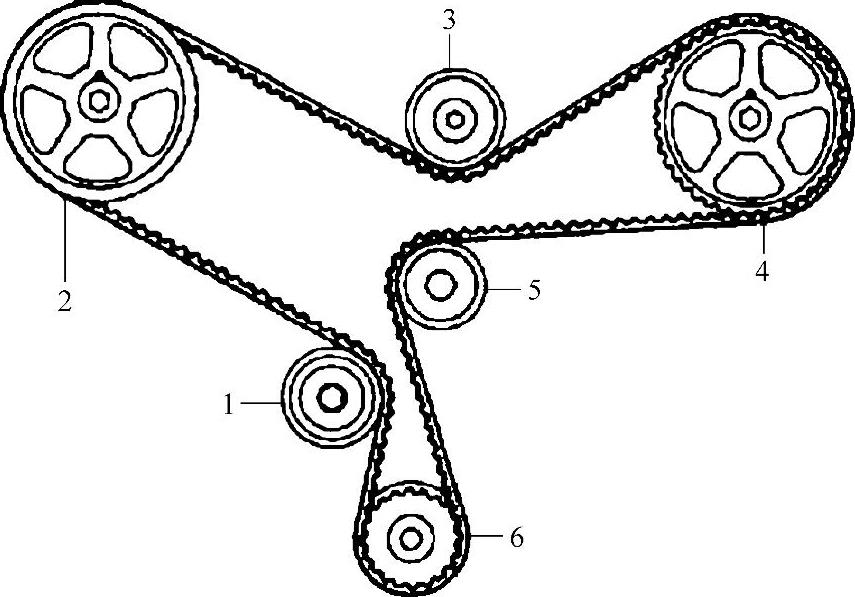

9）按照图24-18所示的安装顺序，安装正时带。
图24-18 正时带安装顺序
10）安装正时带张紧器：
①将正时带张紧器朝上放置在压床上。
②按照图24-19所示，以小于9.8kN的力量将张紧器推杆慢慢压下。等到张紧器壳体上的小孔与推杆上的小孔对齐时，插入一根直径为1.5mm的六角扳手，固定住推杆。
③将曲轴转动2周，然后按照图24-16所示，将曲轴带轮和机油泵壳体上的标记对齐。
④参照图24-15，确认凸轮轴带轮上的正时标记与3号正时带罩上的标记对齐。
⑤拆下曲轴带轮螺栓。

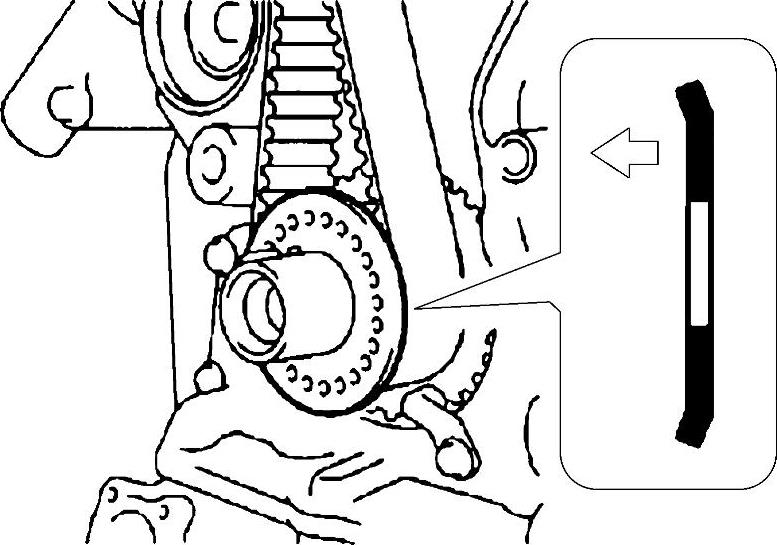

11）按照图24-20所示，安装正时带导板。

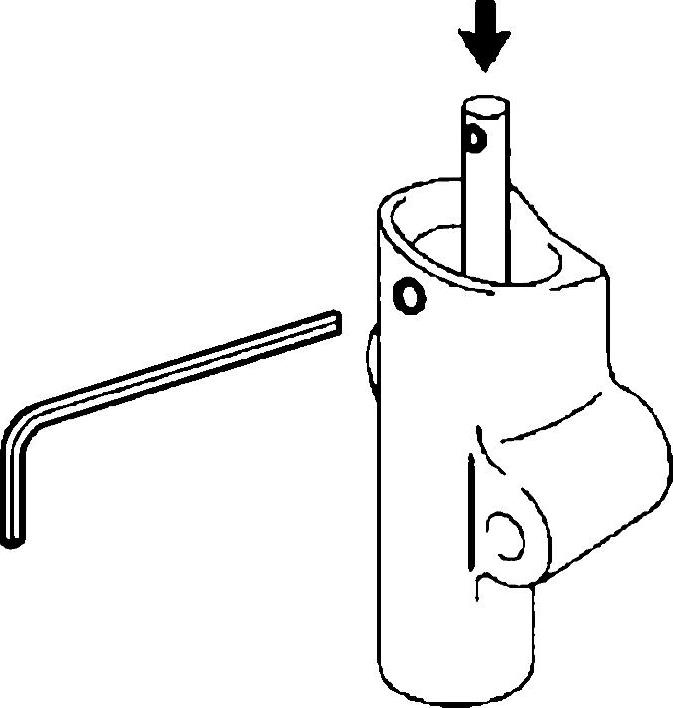

图24-19 压下推杆并插入六角扳手
图24-20 安装正时带导板
12）按照图24-21所示，安装发动机右侧安装支架。
13）安装2号正时带罩。
14）安装1号正时带罩。
15）用专用工具安装曲轴带轮，将曲轴带轮螺栓紧固至220N·m。
16）安装发电机支架。
17）安装发动机安装支柱和发动机安装支架。

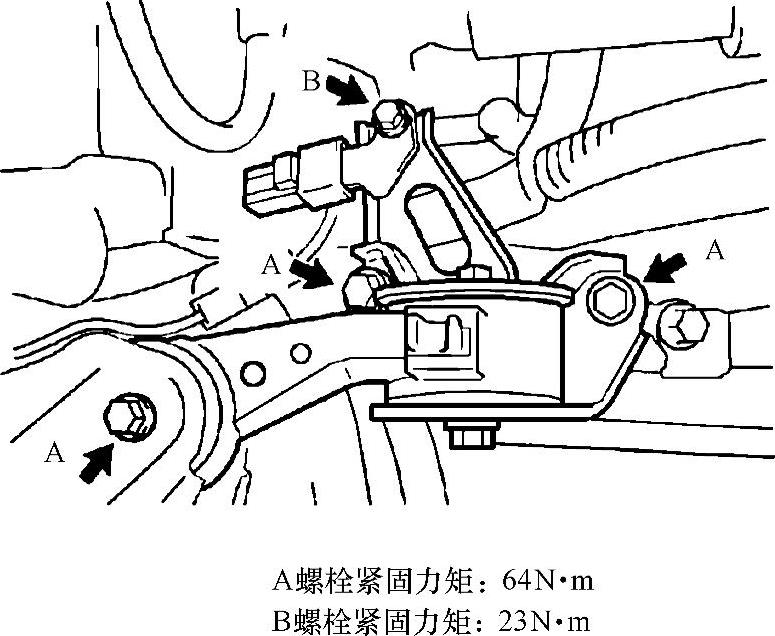

18）按照图24-22所示，安装发动机运动控制杆和支架。

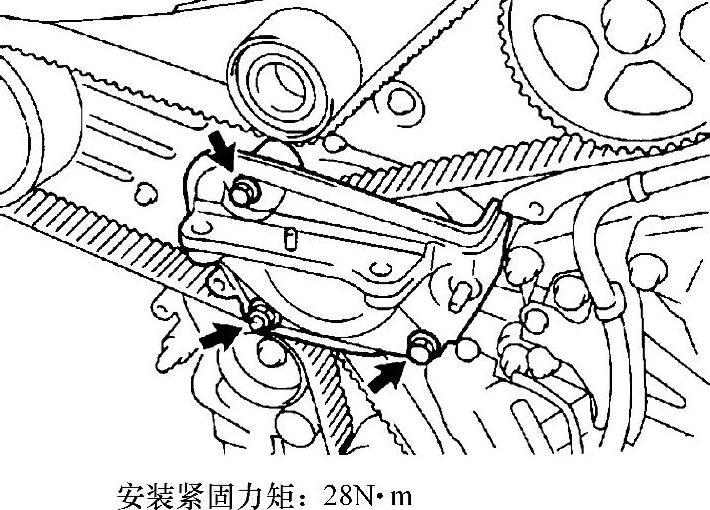

图24-21 安装发动机右侧安装支架
图24-22 安装发动机运动控制杆和支架
19）安装叶轮泵传动带。
20）安装连接空调压缩机和曲轴带轮的传动带。
21）安装右前车轮。
