GS430轿车4.3L（3UZ-FE）发动机正时带拆装
1.正时带拆卸
正时带部件识别见图24-24。

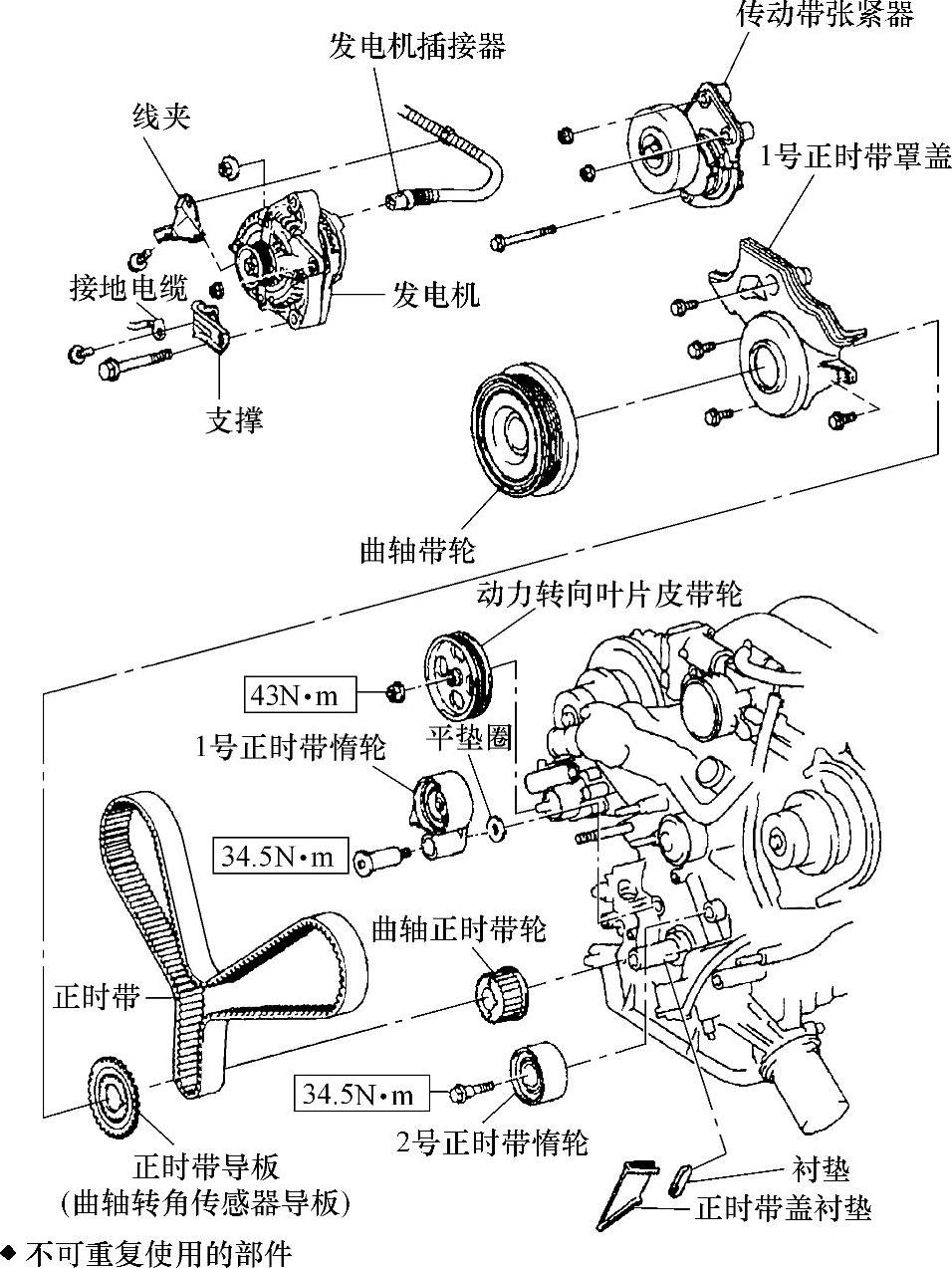

图24-24 正时带部件识别
1）拆卸发动机上罩盖，排出发动机冷却液。
2）拆卸空气滤清器进气口、发动机舱侧罩盖、2号气缸罩、传动带、散热器总成。
3）拆卸正时带罩和1号正时带惰轮。
4）如果想重复使用正时带，则检查正时带的安装标记，转动曲轴带轮，正时带上应有3个安装标记（图24-25）。如果安装标记未出现，则在拆下每个部件前应标出新的安装标记。
5）松开曲轴带轮螺栓。

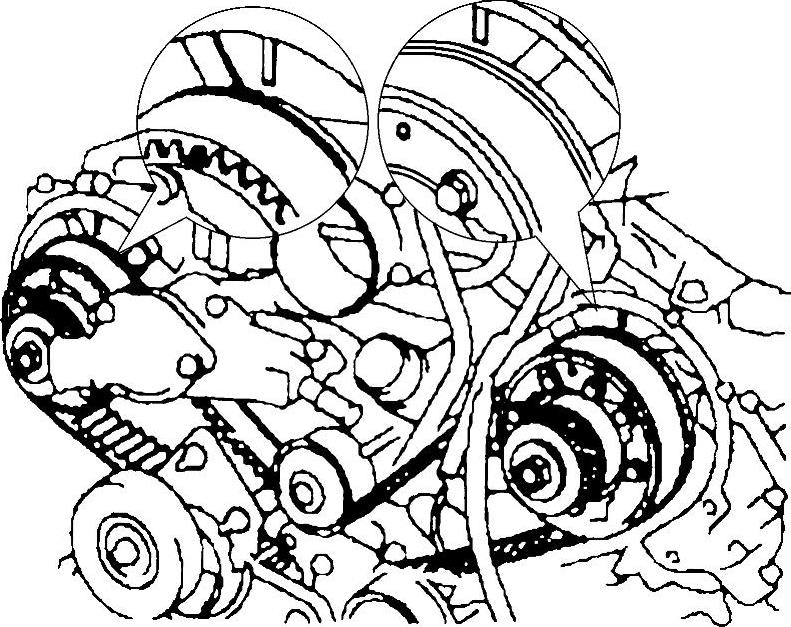

图24-25 正时带标记
6）将1缸设置在压缩冲程上止点后5°的位置。
①转动曲轴带轮，并将它的槽口和1号正时带罩的正时标记“O”对齐，如图24-26所示。

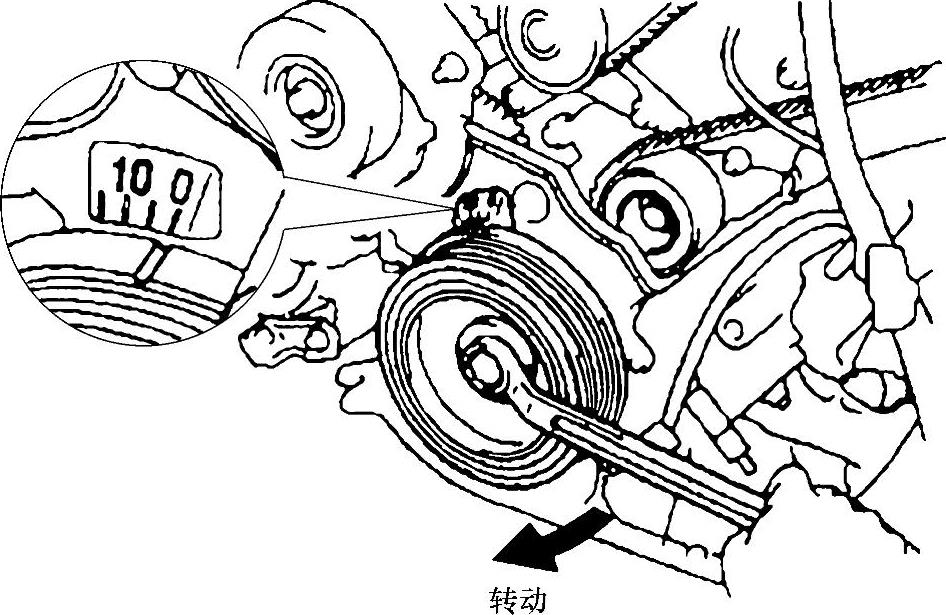

图24-26 对准正时标记
②凸轮轴正时带轮上的正时标记要与正时带后板对准，如图24-27所示。
③顺时针转动曲轴带轮约50°，使曲轴带轮正时标记与曲轴带轮螺栓中央和2号正时带惰轮成一直线，如图24-28所示。
图24-27 检查凸轮轴正时带轮上的正时标记

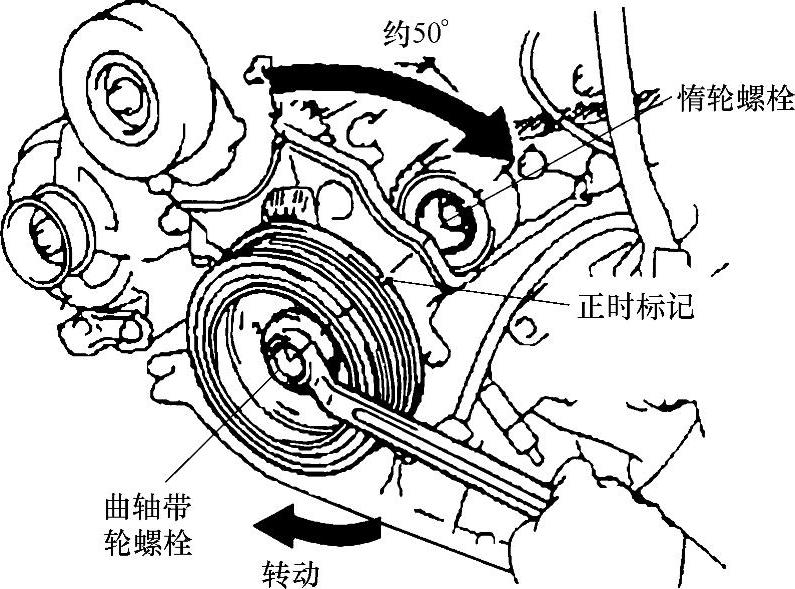

图24-28 顺时针转动曲轴传动带约50°
④拆卸曲轴带轮螺栓。
7）拆下正时带张紧器。注意：在重复使用正时带时，如果安装标记未出现，则在拆下正时带前，要在正时带上设定2个新的安装标记，与凸轮轴正时标记相匹配（图24-29）。当更换正时带张紧器时，要避免正时带轮和正时带啮合，用绳子系住它们其中之一，并在正时带和右凸轮轴正时带轮上作标记（图24-30）。
8）从凸轮轴正时带轮上拆下正时带。
9）拆下凸轮轴正时带轮、动力转向叶片泵带轮、发电机、曲轴带轮、1号正时带罩盖、正时带。
10）拆下1号正时带惰轮、2号正时带惰轮、正时带导板、正时带滑板、曲轴正时带轮。
图24-29 在正时带上设定新的安装标记

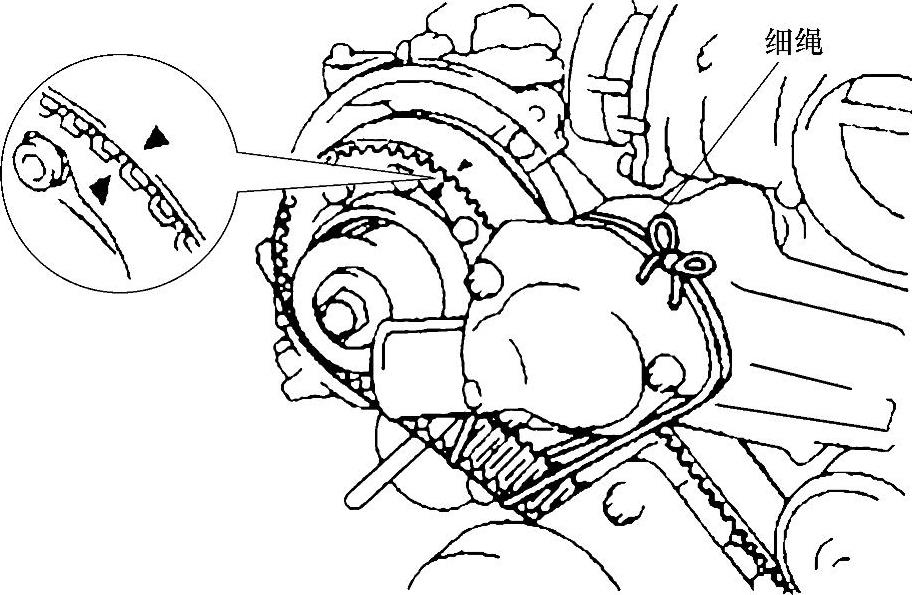

图24-30 在正时带和右凸轮轴正时带轮上作标记
2.正时带安装
1）安装曲轴正时带轮。将曲轴正时带轮定位键对准曲轴正时带轮的键槽，使角度传感器朝内，推入曲轴正时带轮（图24-31）。
2）安装1号正时带惰轮、2号正时带惰轮，并检查惰轮转动是否平滑。
3）安装正时带滑板、正时带导板、正时带罩盖、曲轴带轮、传动带张紧器、发电机、动力转向叶片泵带轮。
4）检查曲轴带轮位置。使曲轴带轮正时标记与曲轴带轮螺栓中央和2号正时带惰轮螺栓成一线（图24-28）。
5）安装右凸轮轴正时带轮。将右凸轮轴正时管定位销与右凸轮轴正时带轮定位销槽口对准，并把右凸轮轴正时带轮安装到右凸轮轴正时管上，使“R”标记朝外（图24-32）。
6）将正时带安装到左、右凸轮轴正时带轮上，安装时要对准安装标记。
7）设定正时带张紧器：使用压紧工具，慢慢压进柱塞，并使柱塞和壳体上的孔对准。对准孔插入一个12mm六角扳手，使柱塞保持在压缩位置（图24-33）。

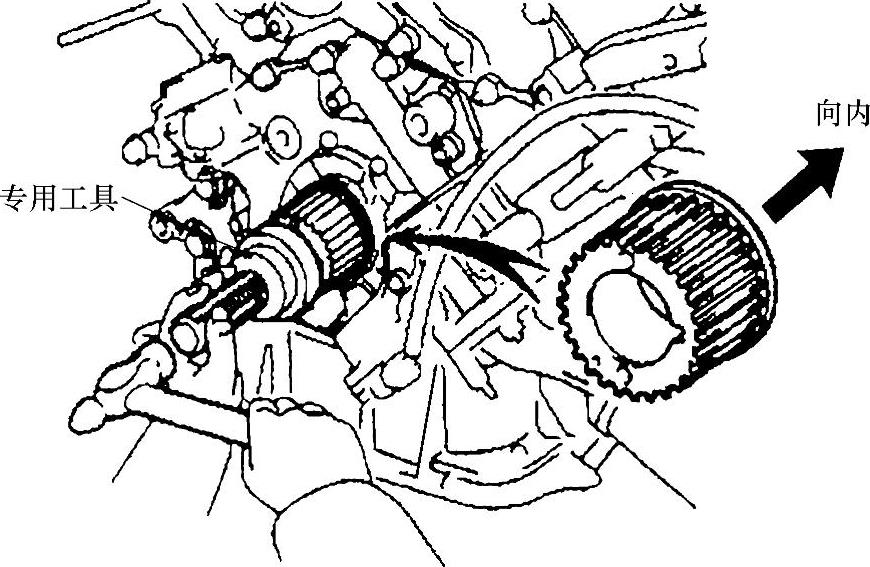

图24-31 安装曲轴正时带轮

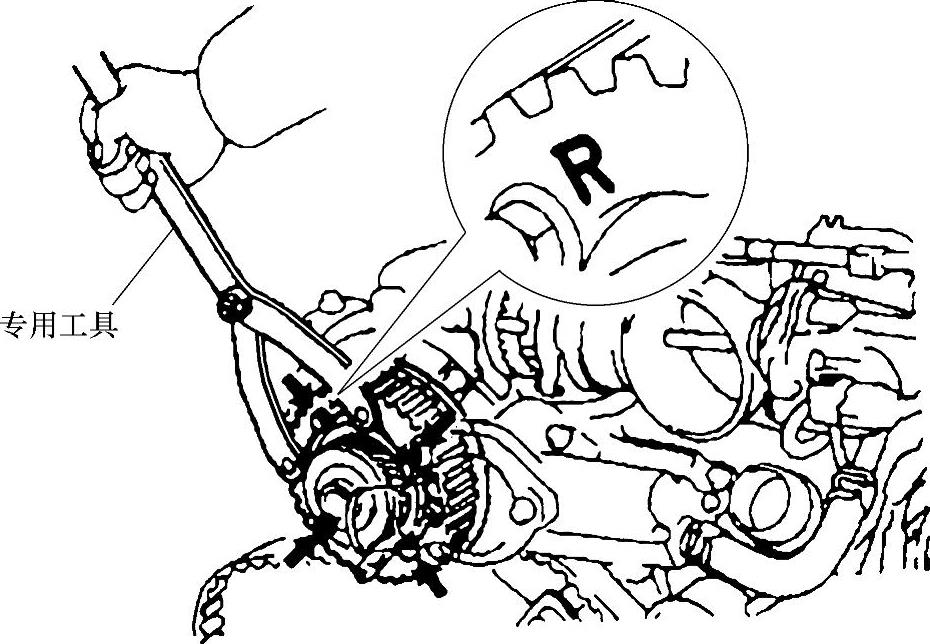

图24-32 安装右凸轮轴正时带轮
8）安装正时带张紧器。
9）检查气门间隙。
10）安装1号传动带惰轮、压缩机、正时带盖罩、2号传动带惰轮。
11）安装散热器风扇总成、传动带、气缸盖罩、发动机舱侧罩盖、空气滤清器进气口。

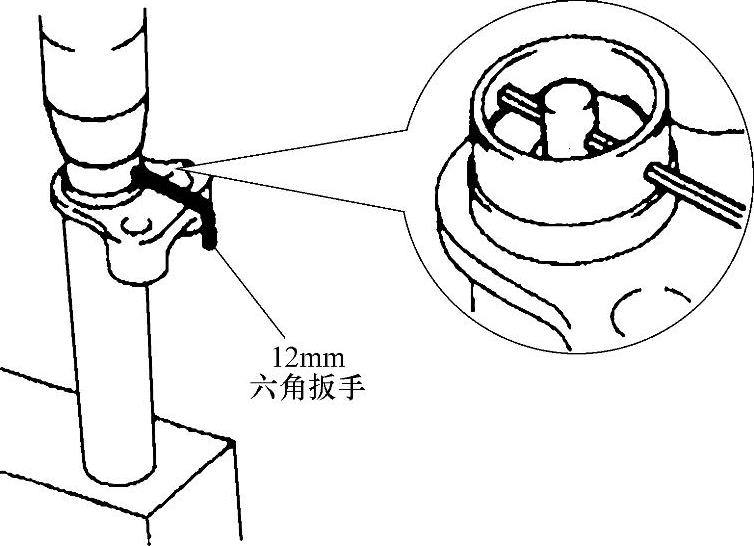

图24-33 设定正时带张紧器
