LS430轿车4.3L发动机正时校准

2025年09月26日
版权
二、LS430轿车4.3L发动机正时校准

1.LS430轿车4.3L发动机正时带部件识别

LS430轿车4.3L发动机正时带部件识别见图24-69。

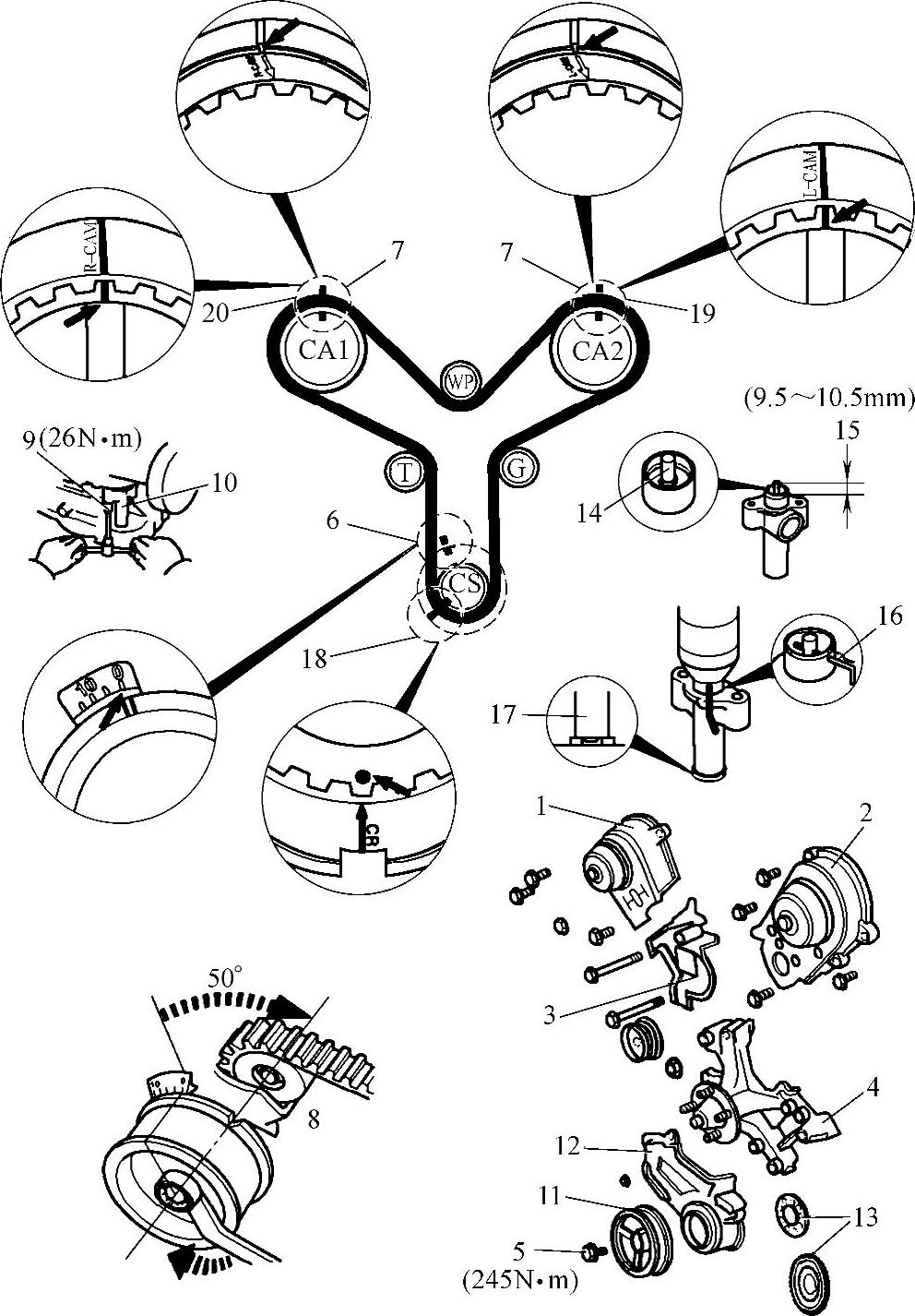

图24-69 LS430轿车4.3L发动机正时带部件识别

2.LS430轿车4.3L发动机正时带步骤

LS430轿车4.3L发动机正时带拆卸步骤见表24-2。

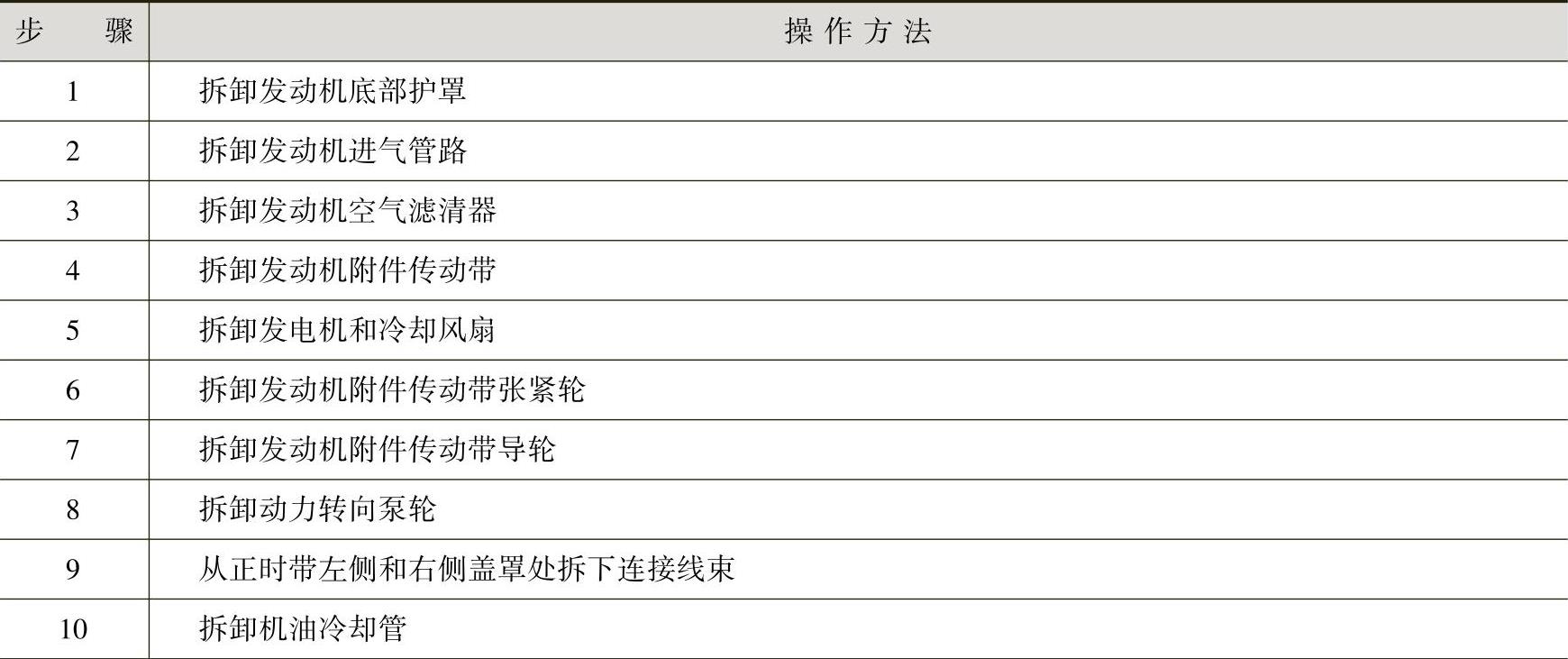

表24-2 LS430轿车4.3L发动机正时带拆卸步骤

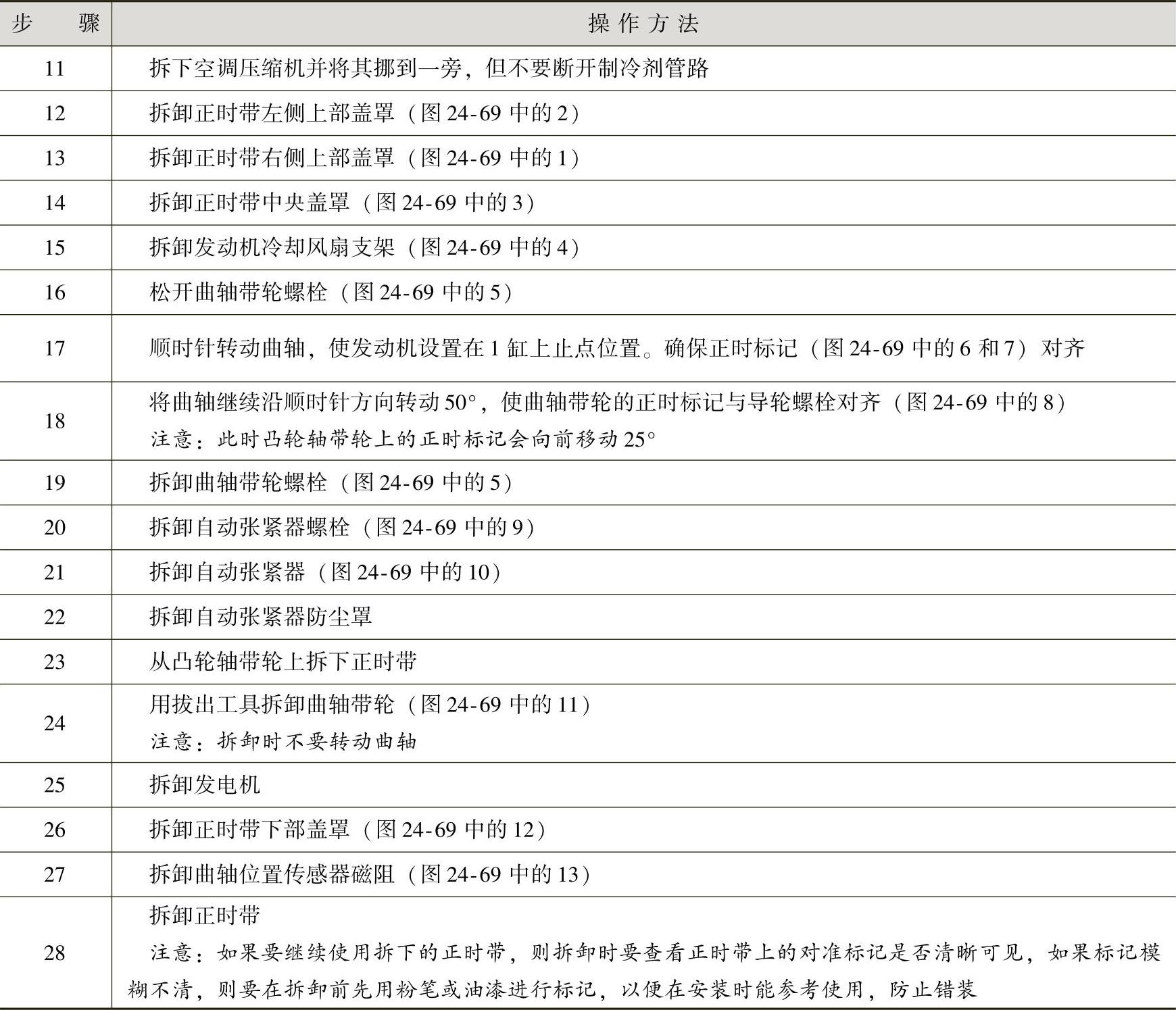

（续）


3.LS430轿车4.3L发动机正时带安装步骤

LS430轿车4.3L发动机正时带安装步骤见表24-3。

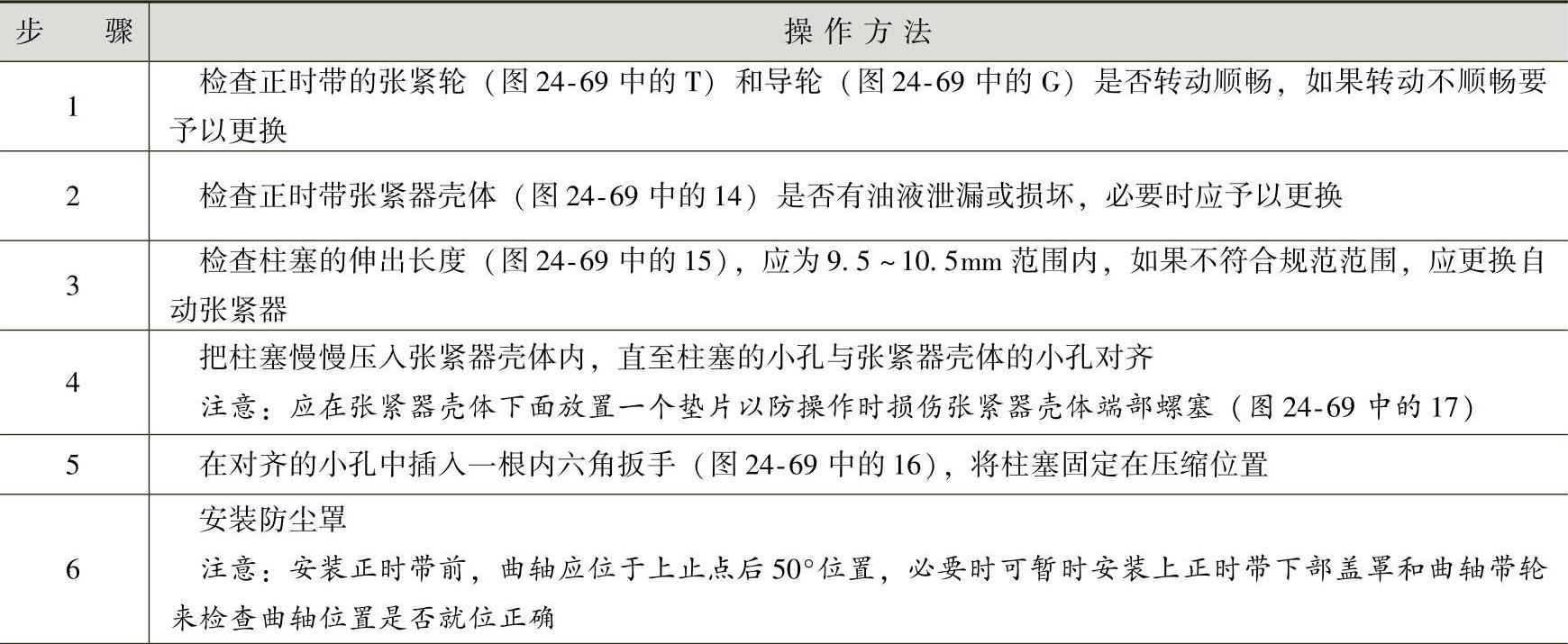

表24-3 LS430轿车4.3L发动机正时带安装步骤

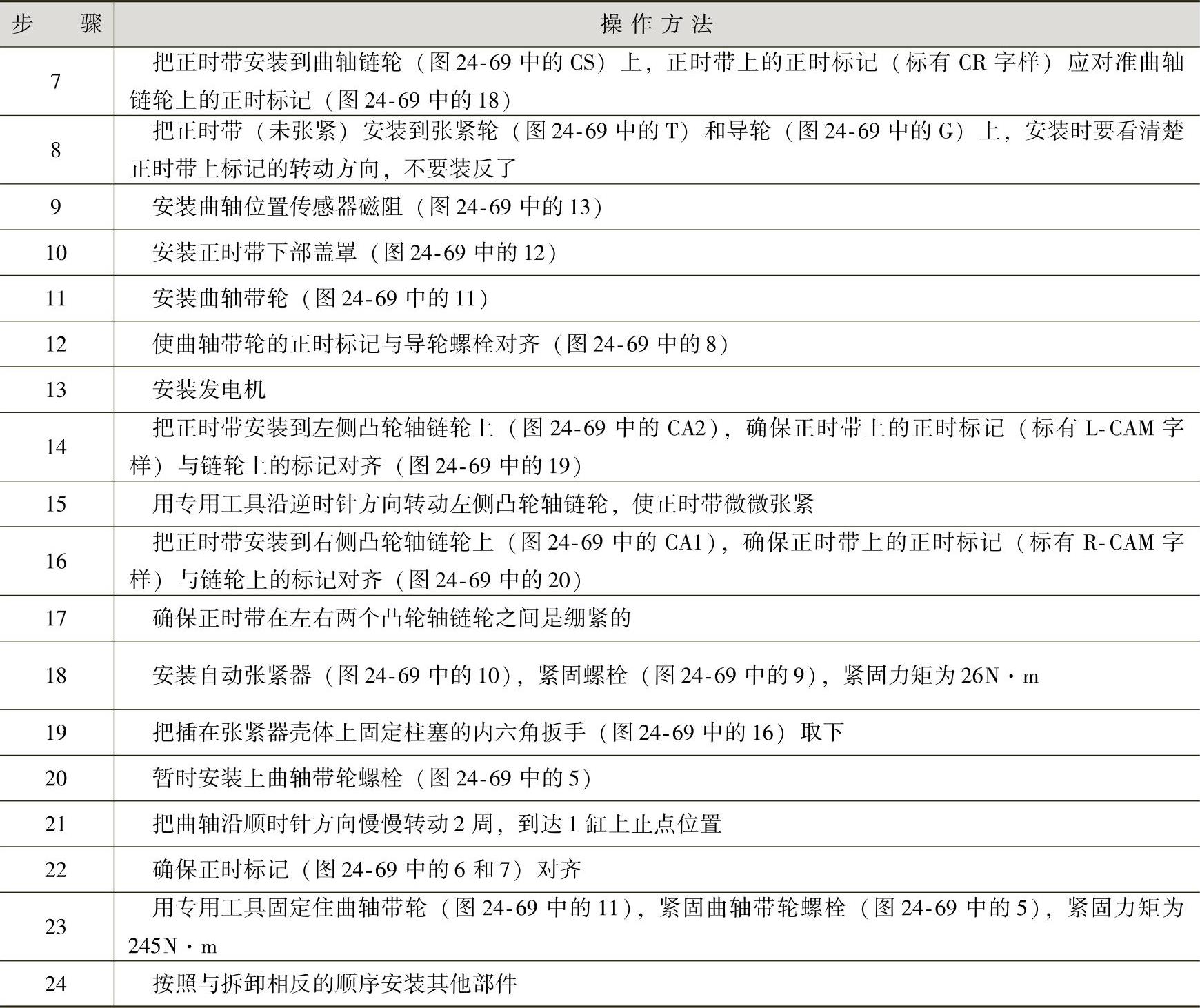

（续）
