一、CX-7轿车2.3T发动机正时链条拆卸操作要点

1.CX-7轿车2.3T发动机正时链条部件拆卸顺序

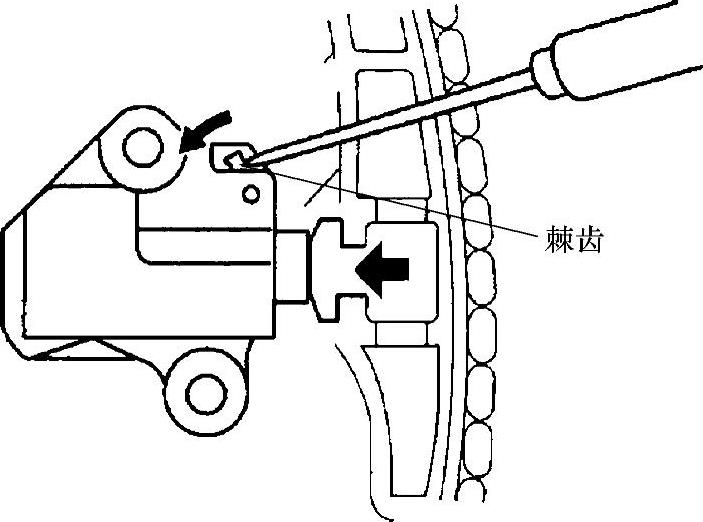

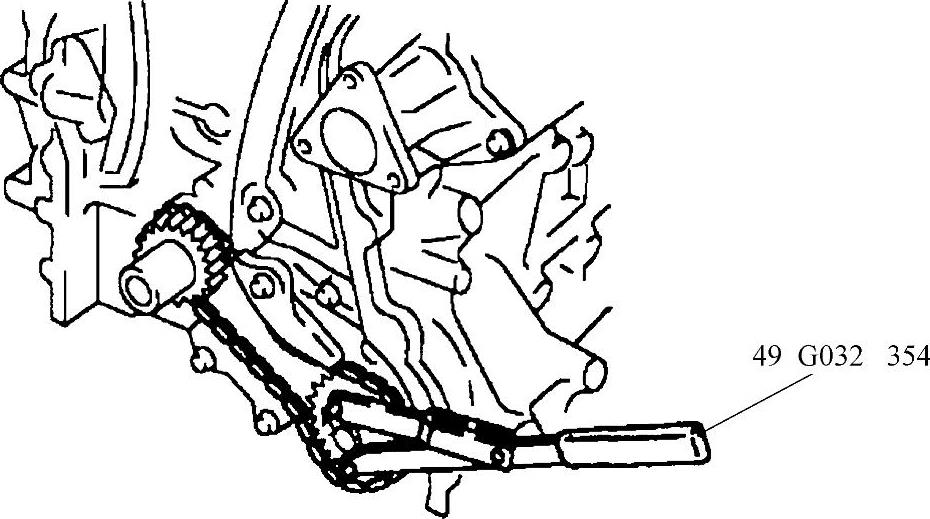

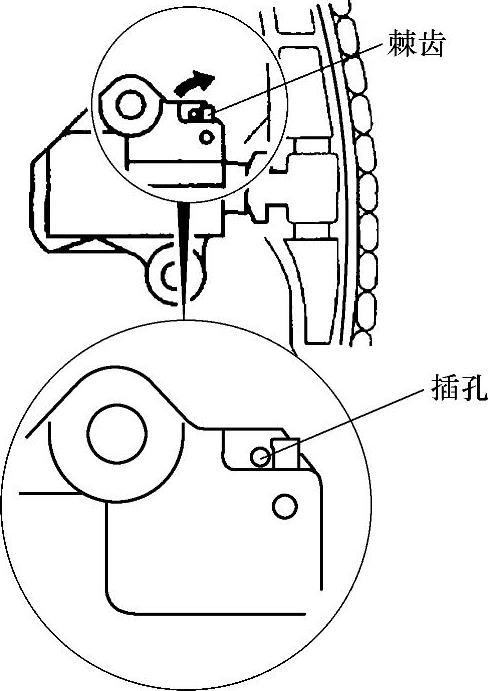

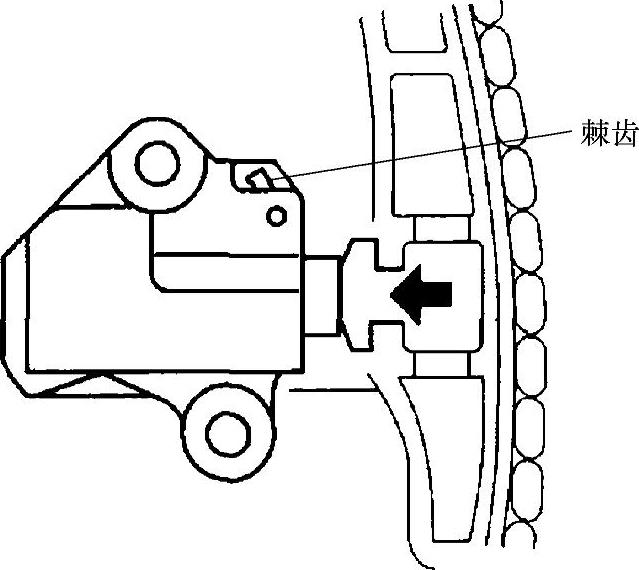

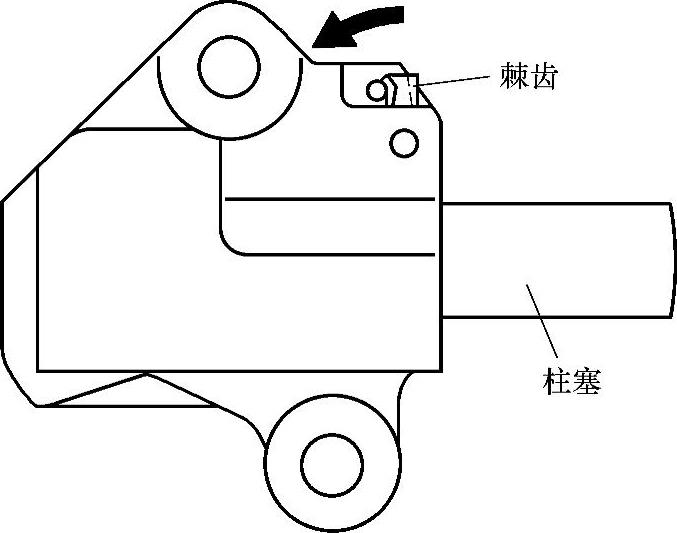

按照图25-20中的部件编号顺序拆卸正时链条。

2.曲轴带轮固定螺栓拆卸要点

拆卸曲轴带轮固定螺栓时，要按照图25-21所示，在齿圈上安装专用工具，固定曲轴，使其不能转动，然后再拆卸曲轴带轮固定螺栓。

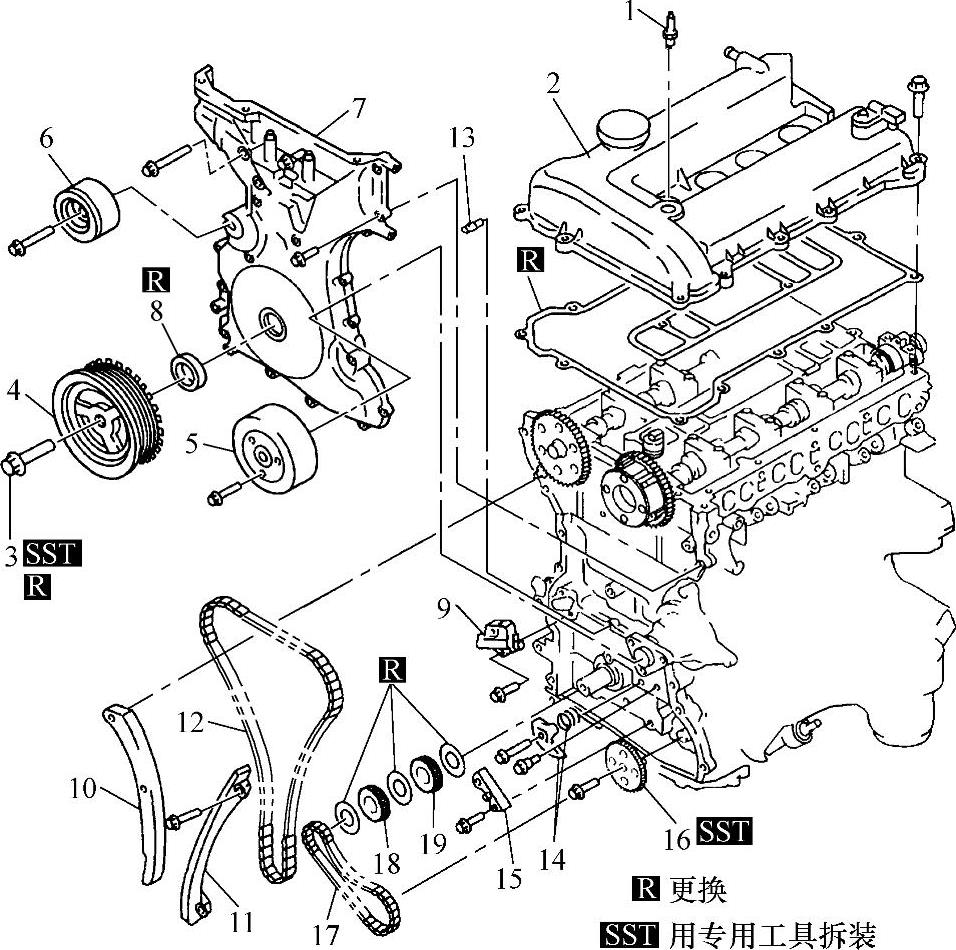

图25-20 CX-7轿车2.3T发动机正时链条拆卸顺序

1—火花塞 2—气缸盖罩 3—曲轴带轮固定螺栓 4—曲轴带轮 5—水泵轮 6—传动带惰轮7—发动机前盖 8—前油封 9—正时链条张紧器 10—正时链条张紧器臂 11—正时链条导轨12—正时链条 13—机油喷嘴 14—机油泵链条张紧器 15—机油泵链条导轨 16—机油泵从动链轮17—机油泵链条 18—曲轴链轮 19—机油泵驱动链轮

3.前油封拆卸要点

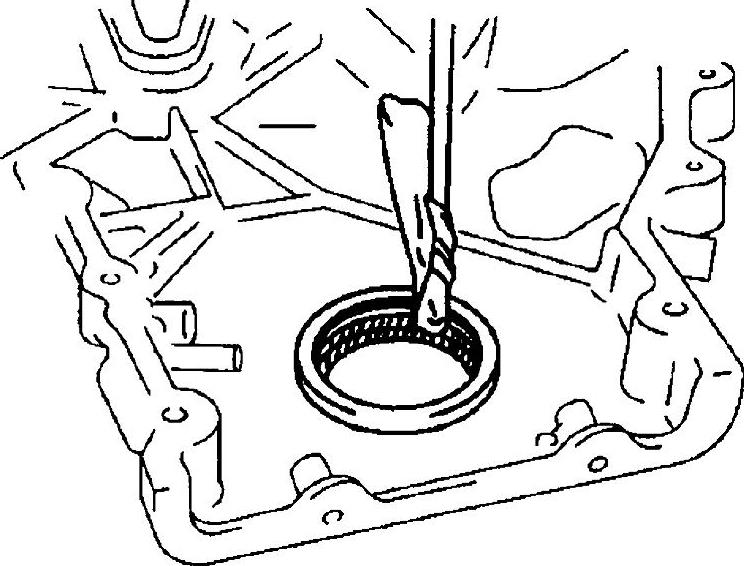

拆卸前油封时，要按照图25-22所示，用平头螺钉旋具拆卸油封。
