CX-7轿车2.3T发动机正时链条安装要点
1.CX-7轿车2.3T发动机正时链条安装顺序

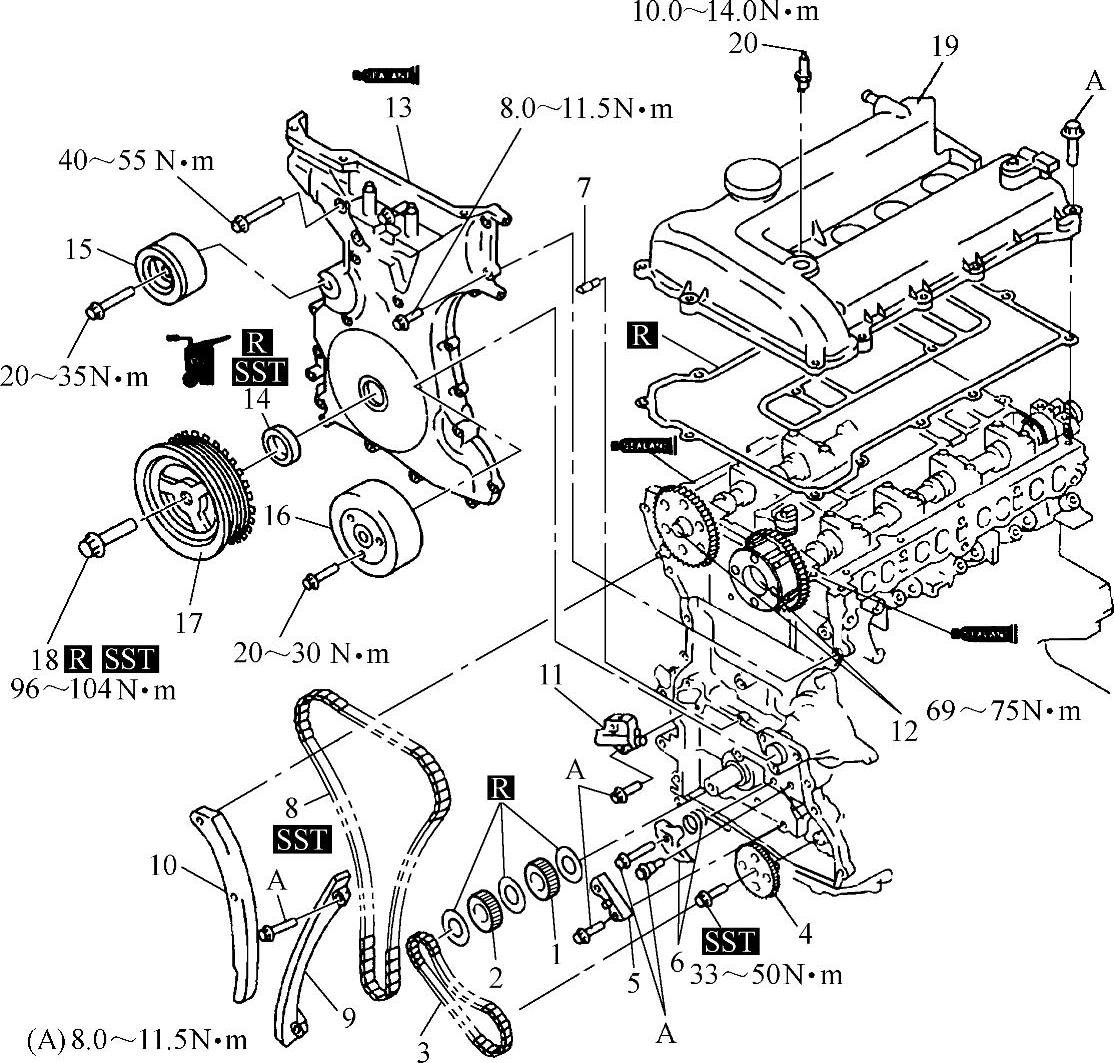

按照图25-28所示的部件安装顺序进行安装。
图25-28 CX-7轿车2.3T发动机正时链条安装顺序及螺栓紧固力矩
1—机油泵驱动链轮 2—曲轴链轮 3—机油泵链条 4—机油泵从动链轮 5—机油泵链条导轨 6—机油泵链条张紧器7—机油喷嘴 8—正时链条 9—正时链条导轨 10—正时链条张紧器臂 11—正时链条张紧器12—凸轮轴链轮固定螺栓 13—前油封 14—发动机前盖15—传动带惰轮 16—水泵轮17—曲轴带轮 18—曲轴带轮固定螺栓 19—气缸盖罩 20—火花塞
2.机油泵驱动链轮安装要点
安装机油泵驱动链轮时，要参照图25-29所示的机油泵驱动链轮安装方向。

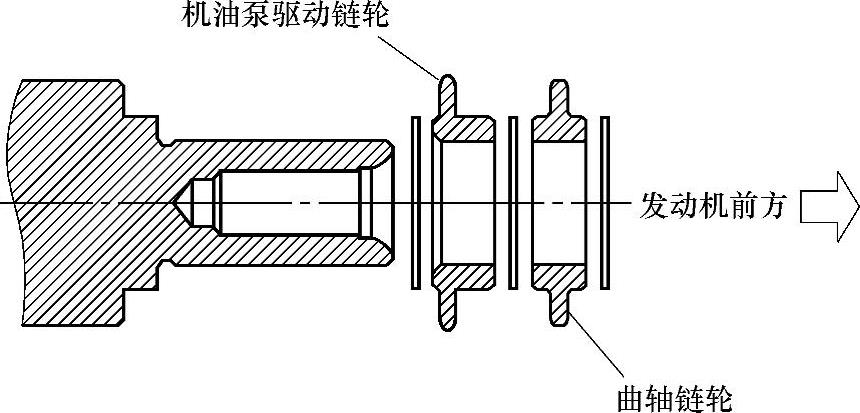

图25-29 机油泵驱动链轮安装方向
3.机油泵从动链轮安装要点
安装机油泵从动链轮时要按照图25-30所示，在机油泵从动链轮上安装专用工具，固定链轮，使机油泵不能转动后再进行安装。
图25-30 安装专用工具以固定机油泵从动链轮
4.正时链条安装要点
1）如图25-31所示，在凸轮轴上安装专用工具，将1号凸轮轴位置与上止点对齐。
2）如图25-32所示，从气缸体底部拆卸气缸体底部盲塞并安装专用工具。
图25-31 在凸轮轴上安装专用工具

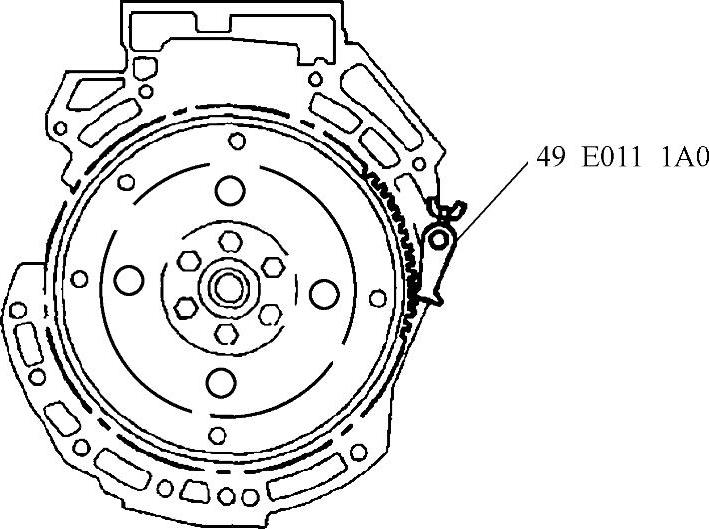

图25-32 拆卸盲塞并安装专用工具
3）顺时针转动曲轴，使1缸活塞到达压缩行程上止点位置（曲轴配重接触到专用工具）。
4）安装正时链条。

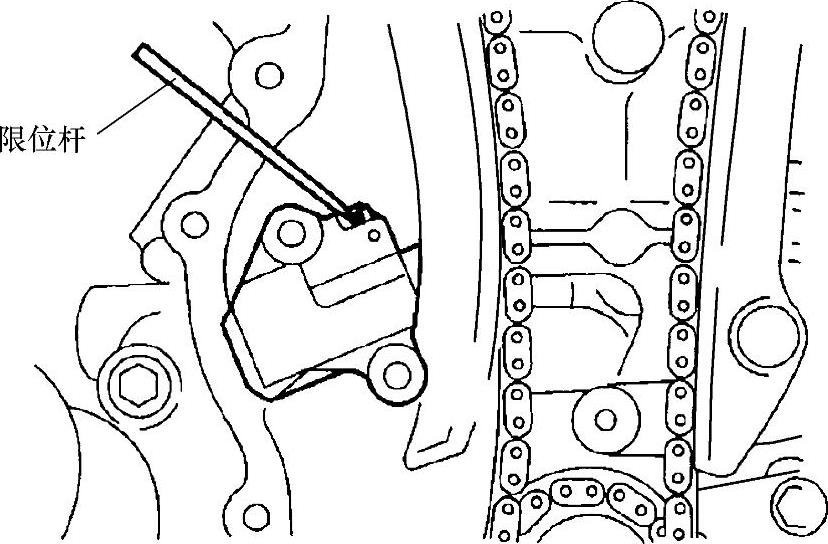

5）安装好正时链条张紧器后，把插入的限位杆拔出，如图25-33所示。
图25-33 拔出限位杆
5.凸轮轴链轮固定螺栓安装要点

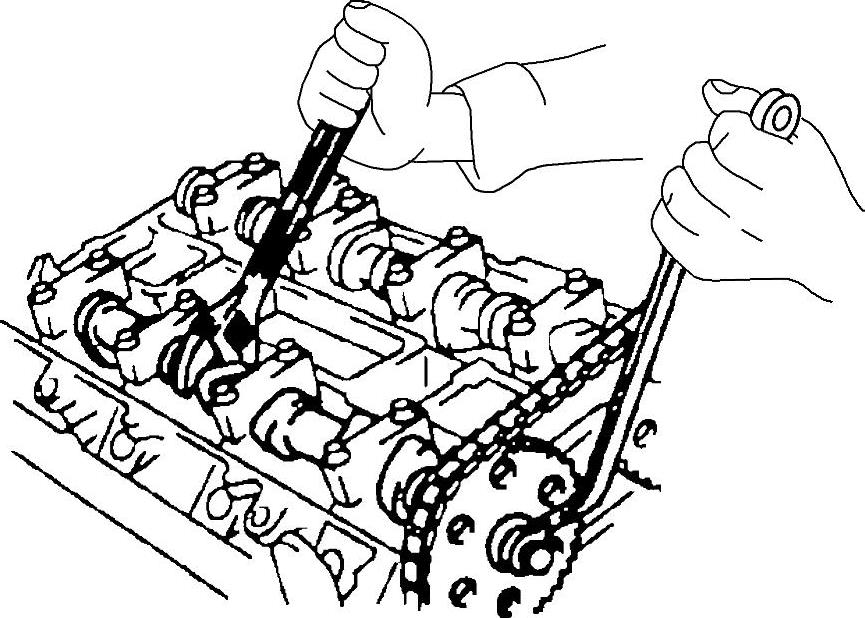

1）按照图25-34所示，先用扳手把凸轮轴六角部位固定住，使凸轮轴不能转动。
2）将凸轮轴链轮固定螺栓紧固到69～75N·m，如图25-35所示。

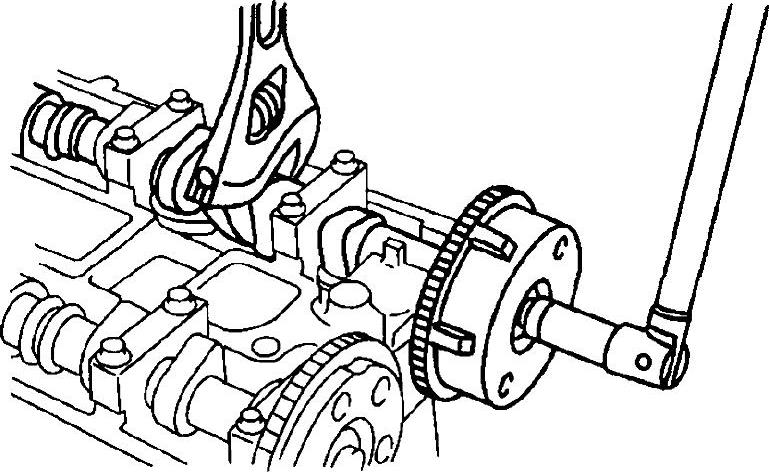

图25-34 固定凸轮轴
图25-35 紧固螺栓
6.发动机前盖安装要点

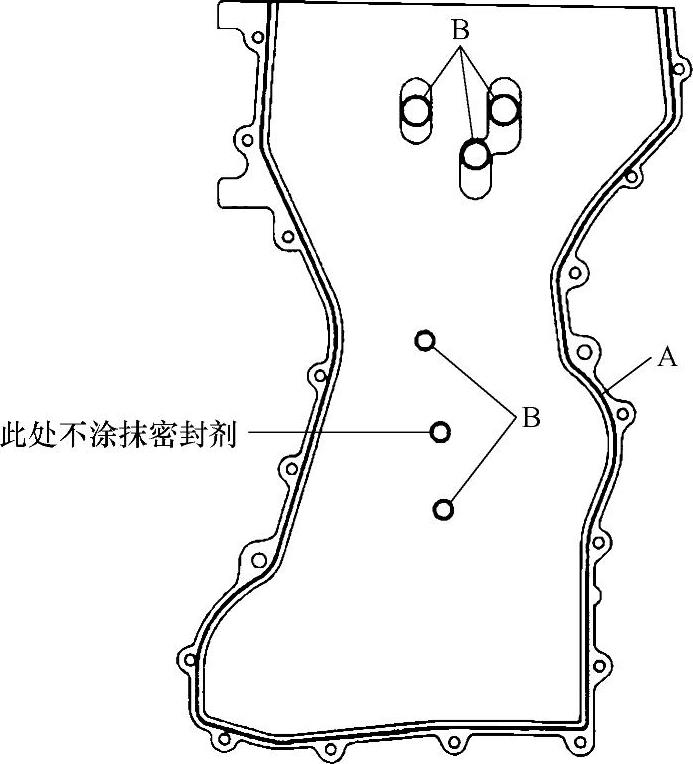

1）按照图25-36所示，在发动机前盖上涂抹硅酮密封剂。
2）按照图25-37所示的顺序紧固发动机前盖的固定螺栓。其中1～18号螺栓的紧固力矩为8.0～11.5N·m；19～22号螺栓的紧固力矩为40～55N·m。
图25-36 涂抹硅酮密封剂

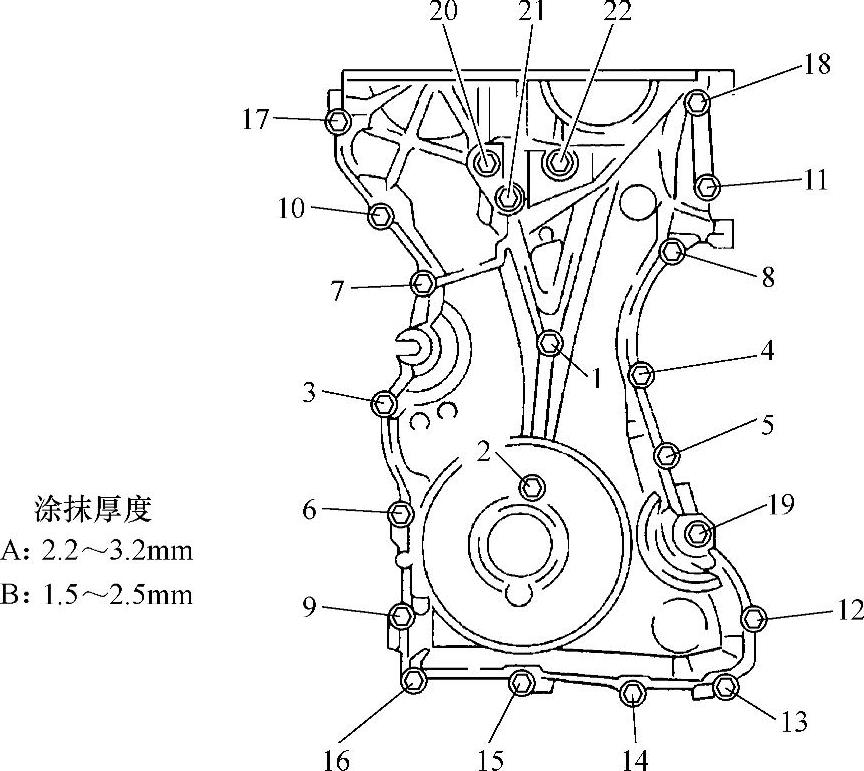

图25-37 发动机前盖固定螺栓紧固顺序
3）按照图25-38和图25-39所示，用专用工具压入前油封，压入量为0～0.5mm。
7.曲轴带轮固定螺栓安装要点

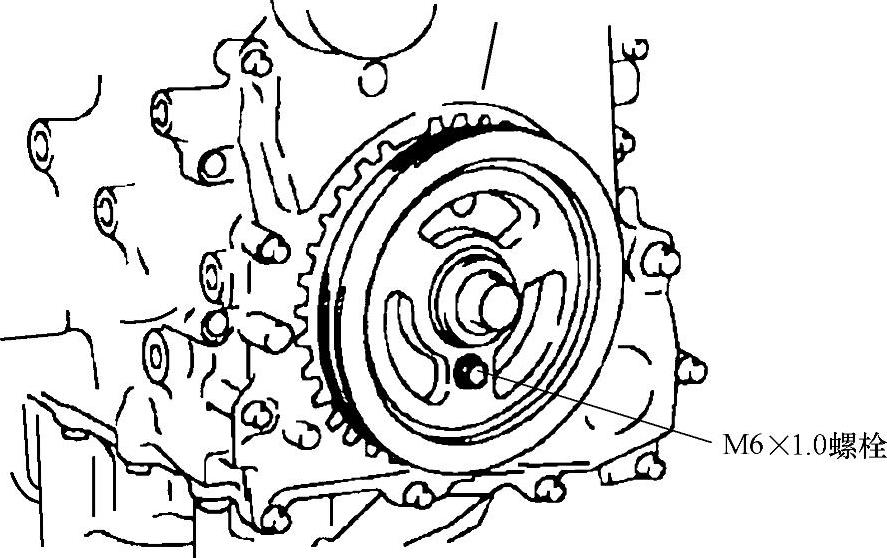

1）按照图25-40所示，用螺栓把曲轴带轮安装到发动机前盖上。

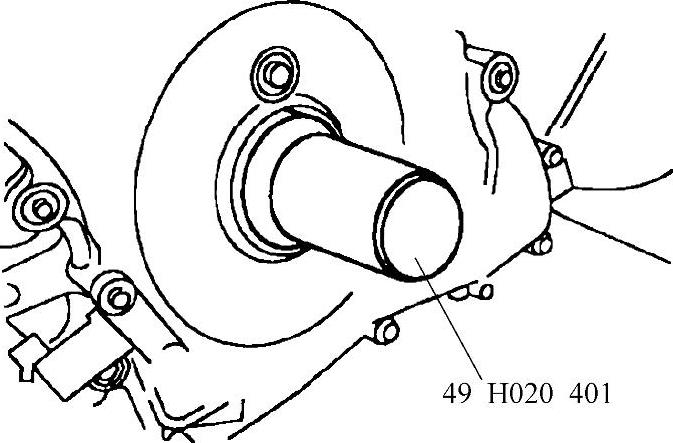

图25-38 用专用工具压入前油封

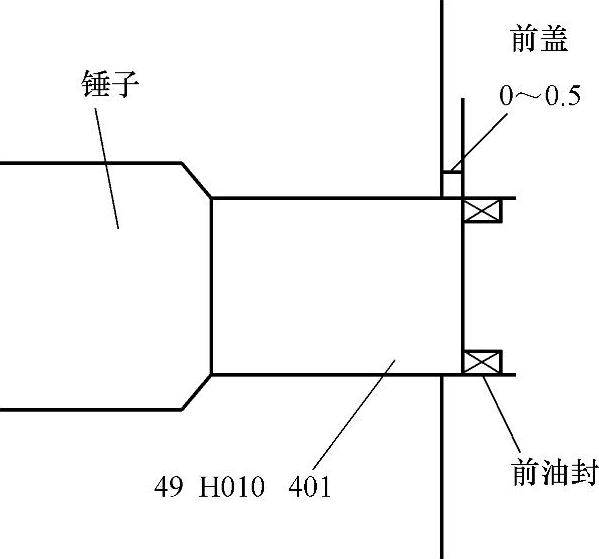

图25-39 前油封压入量

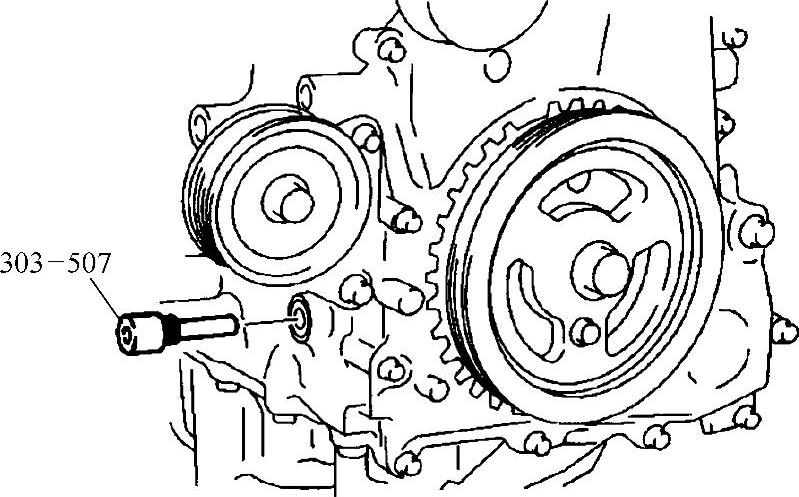

图25-40 用螺栓把曲轴带轮安装到发动机前盖上
2）按照图25-41所示，用专用工具把曲轴固定，使其不能转动。
3）按照图25-42所示，紧固曲轴带轮固定螺栓至96～104N·m，然后再拧87°～93°。
图25-41 用专用工具固定曲轴

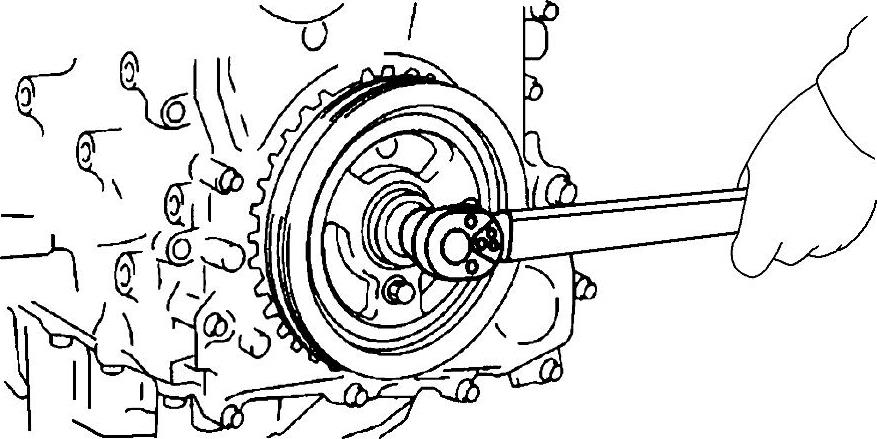

图25-42 紧固曲轴带轮固定螺栓
4）从凸轮轴上取下专用工具，取下曲轴带轮上的M6×1.0螺栓。
5）从气缸体底部盲塞处取下专用工具，安装盲塞。
8.气缸盖罩安装要点

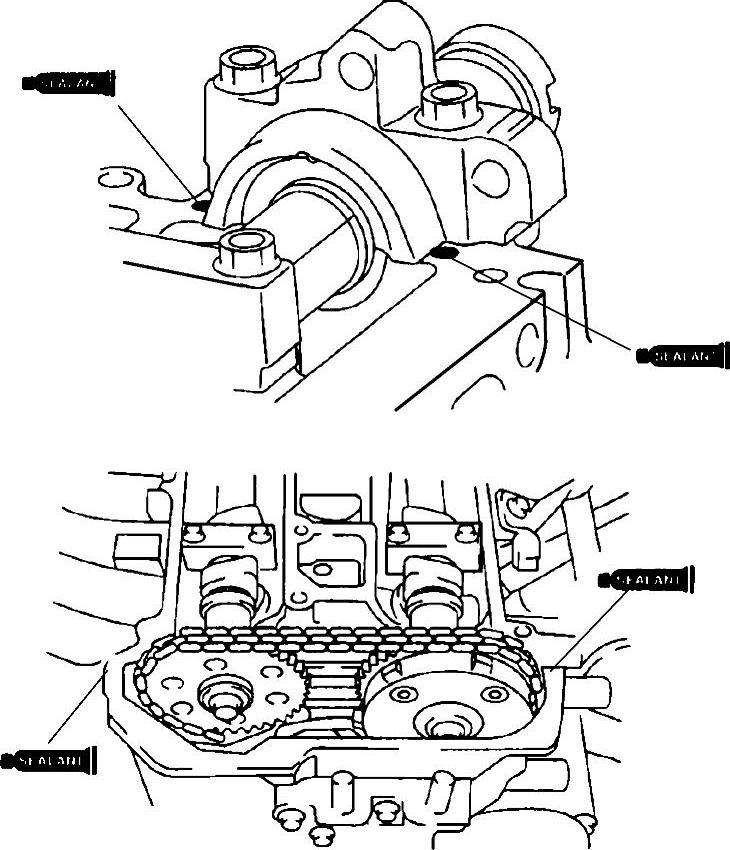

1）按照图25-43所示，在图中所示位置涂抹硅酮密封剂。
图25-43 涂抹硅酮密封剂

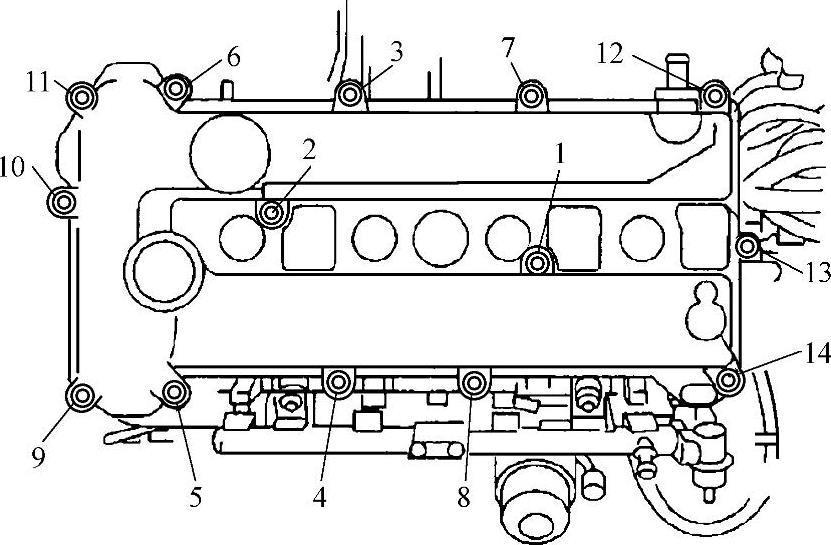

2）按照图25-44所示顺序，紧固气缸盖罩固定螺栓，紧固力矩为8.0～10.5N·m。
图25-44 气缸盖罩固定螺栓紧固顺序
