SORENTO（索兰托）轿车G6CU发动机正时带拆装

一、SORENTO（索兰托） 轿车G6CU发动机正时带拆装

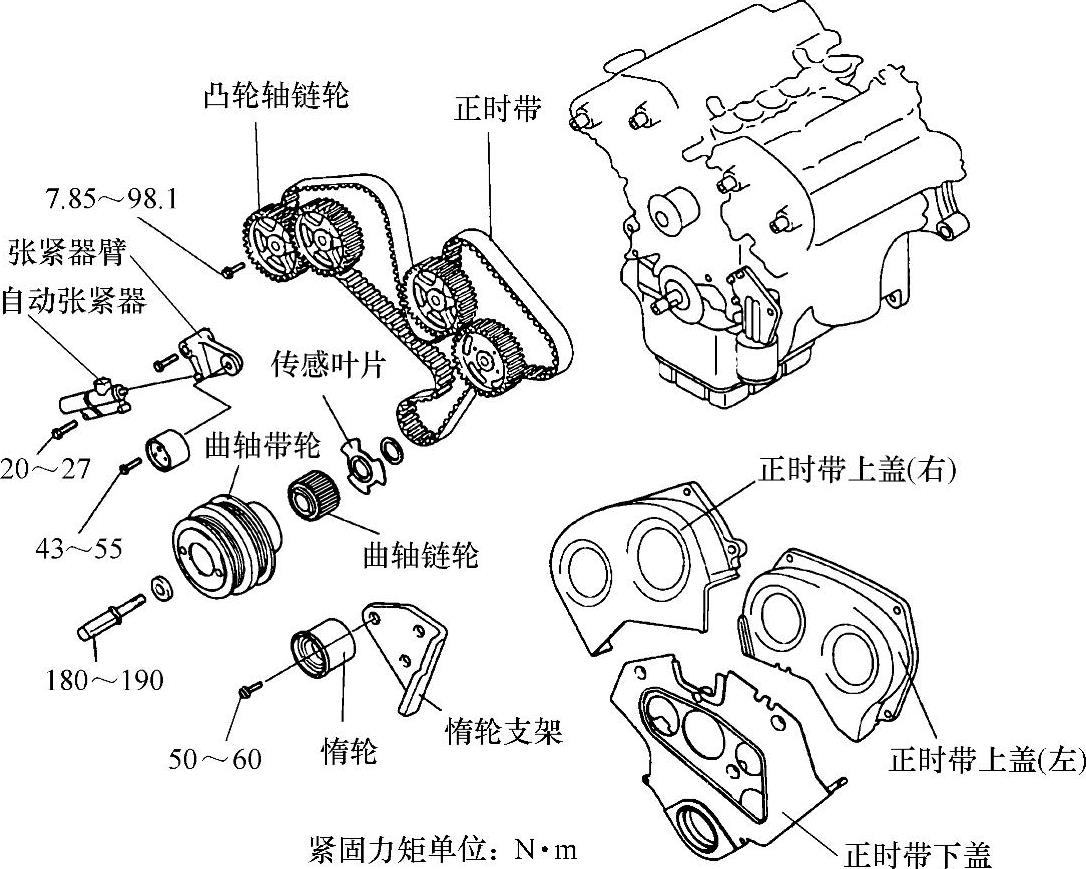

G6CU发动机正时带部件识别见图29-1。

图29-1 G6CU发动机正时带部件识别

1.正时带拆卸程序

1）顺时针转动张紧器臂，将传动带从张紧器上拆下。

2）拆下动力转向泵带轮、惰轮、张紧器轮和曲轴带轮。

3）拆卸正时带上盖。

4）拆卸自动张紧器（图29-2）。

5）拆下张紧器螺栓，将正时带拆下。

2.正时带安装程序

1）把惰轮安装到到惰轮支架上。

2）把张紧器臂、平垫圈安装到气缸体上。

3）如图29-3所示，安装曲轴链轮并对齐正时标记。安装时要注意，不要弯折曲轴位置传感叶片（图29-4）。

4）如图29-5所示，安装凸轮轴链轮并将其设置到初始安装状态。

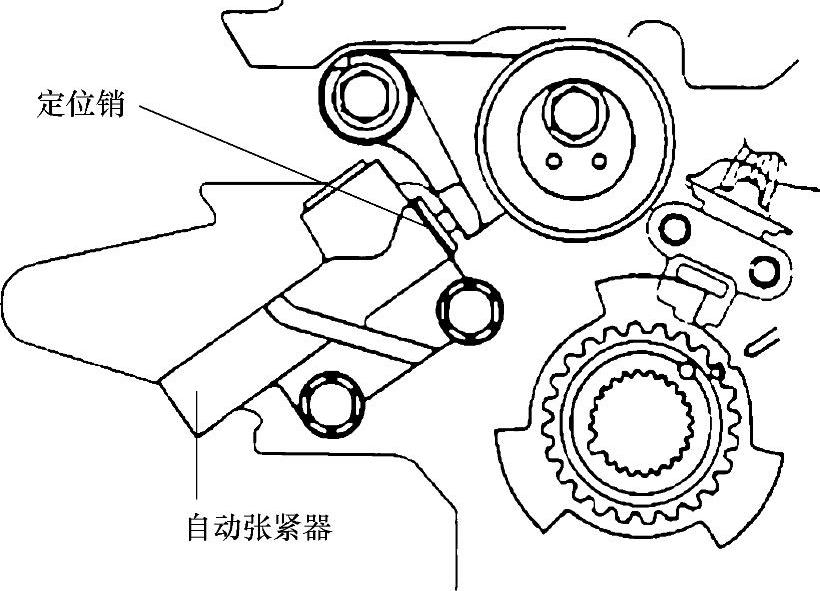

图29-2 自动张紧器

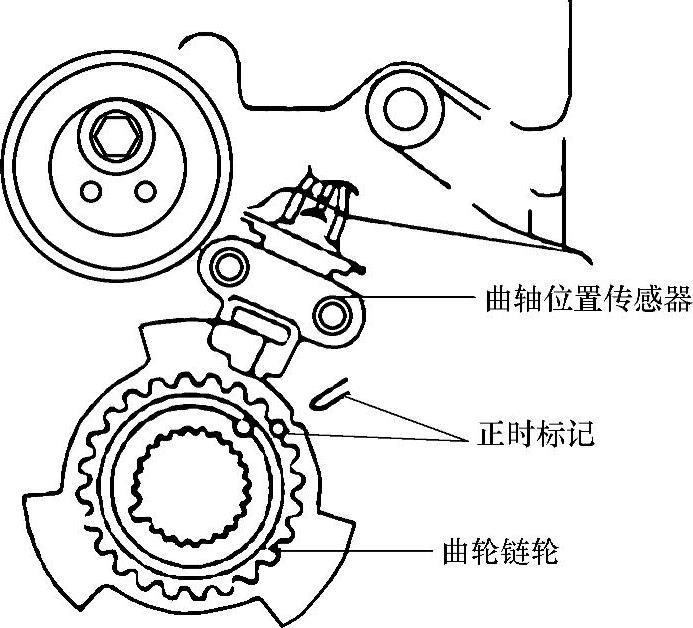

图29-3 安装曲轴链轮并对齐正时标记

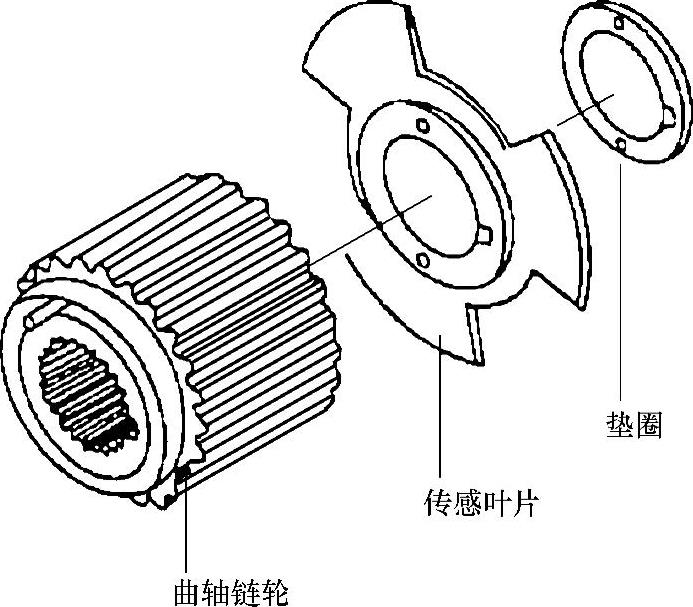

图29-4 曲轴位置传感叶片

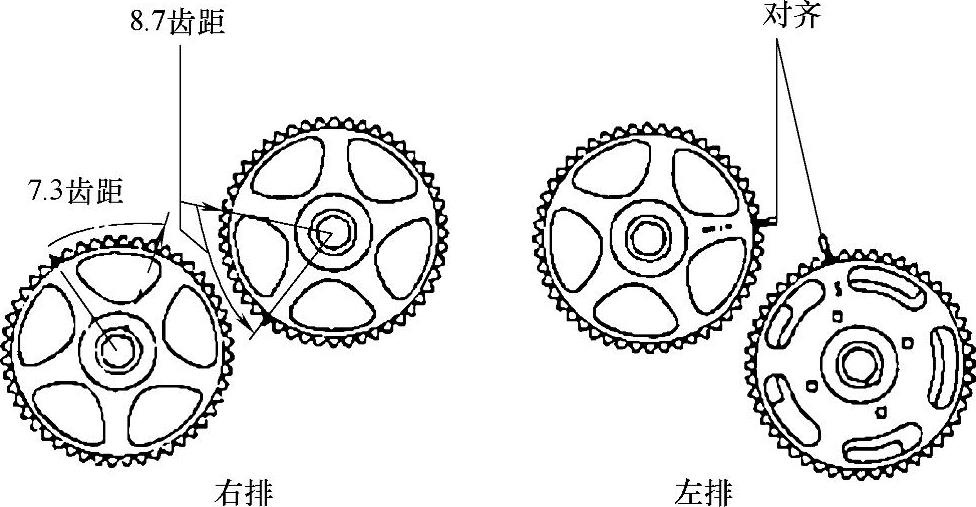

图29-5 安装凸轮轴链轮并设置到初始安装状态

5）如图29-6所示，把自动张紧器安装到机油泵壳体上。注意：此时自动张紧器的定位销应装好。

6）对齐各个链轮的正时标记，然后按照曲轴链轮-惰轮-左侧排气凸轮轴链轮-左侧进气凸轮轴链轮-水泵带轮-右侧进气凸轮轴链轮-右侧排气凸轮轴链轮-张紧器带轮的安装顺序，安装正时带，如图29-7所示。在此步骤中，1缸活塞要处于压缩上止点位置。

图29-6 安装自动张紧器

图29-7 安装正时带

7）再次确认各个正时标记对齐。

8）安装张紧器带轮。

9）拔出自动张紧器上的定位销。
